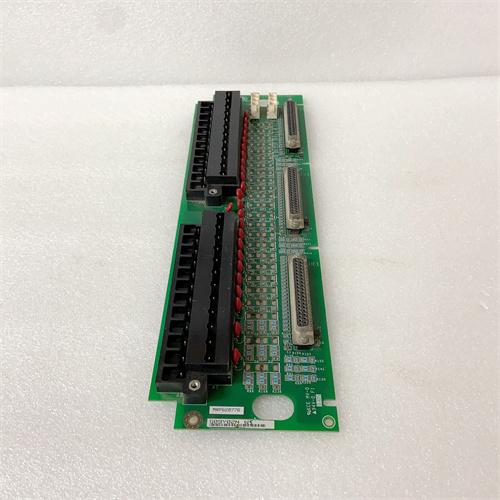

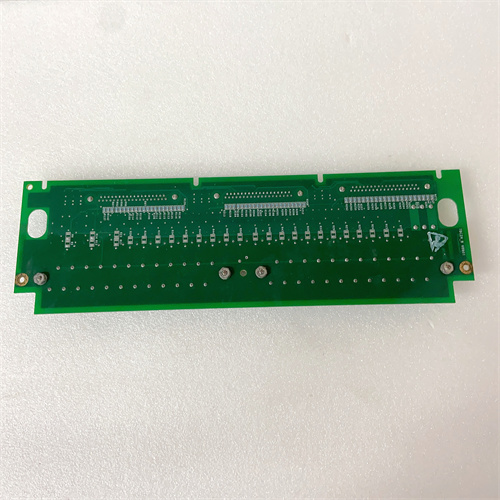

1. Обзор продукта: GE IS200TBCIH1BBC

GE IS200TBCIH1BBC представляет собой высококачественный терминальный плата (Terminal Board) для ввода/вывода, входящую в семейство продуктов Mark VIe компании General Electric (GE). Это устройство является ключевым компонентом распределенных систем управления (DCS) и систем безопасности, используемых в энергетике и тяжелой промышленности. Плата GE IS200TBCIH1BBC служит интерфейсом для подключения полевых устройств, таких как датчики и исполнительные механизмы, к контроллерам серии Mark VIe. Благодаря своей надежной конструкции и модульности, терминальный блок IS200TBCIH1BBC обеспечивает высокую точность сбора данных и стабильность сигналов в жестких условиях эксплуатации.

2. Описание продукта, параметры и характеристики

Модуль GE IS200TBCIH1BBC относится к классу плат ввода-вывода, предназначенных для обработки дискретных и аналоговых сигналов.

• Тип сигналов: Поддерживает подключение сигналов различного типа, включая дискретные входы (24 В постоянного тока), дискретные выходы (релейные или транзисторные) и аналоговые сигналы 4-20 мА. Конкретная конфигурация каналов зависит от исполнения платы.

• Функционал: Основная задача GE IS200TBCIH1BBC — обеспечение гальванической развязки, фильтрации и предварительной обработки сигналов перед их передачей в основной контроллер. Плата также распределяет питание на полевые устройства.

• Конструкция: Выполнена в стандартном формате для монтажа в шасси серии Mark VIe. Имеет разъемы для подключения внутренней шины и клеммные колодки для подключения полевой проводки. Маркировка IS200TBCIH1BBC нанесена непосредственно на печатную плату, что облегчает идентификацию при обслуживании.

• Диагностика: Оснащена светодиодной индикацией состояния каналов и наличия питания, что позволяет оперативно оценить работоспособность модуля.

3. Преимущества и особенности

Использование терминальной платы GE IS200TBCIH1BBC дает ряд неоспоримых преимуществ для систем автоматизации:

• Надежность: Разработана для работы в экстремальных условиях, включая высокие температуры, вибрации и электромагнитные помехи, характерные для газотурбинных установок и электростанций.

• Модульность: Позволяет легко наращивать количество каналов ввода-вывода путем добавления дополнительных плат IS200TBCIH1BBC в шасси, что упрощает масштабирование системы.

• Унификация: Использование стандартизированных терминальных плат, таких как GE IS200TBCIH1BBC, упрощает складирование запасных частей и сокращает время ремонта. Одна плата может обслуживать несколько типов сигналов, что снижает количество различных наименований на складе.

• Простота обслуживания: Конструкция с откидными клеммниками облегчает подключение и проверку цепей без демонтажа платы.

4. Примеры применения

Оборудование серии Mark VIe, включая плату GE IS200TBCIH1BBC, широко применяется на критически важных промышленных объектах:

• Газотурбинные электростанции: Модуль GE IS200TBCIH1BBC используется для сбора сигналов с датчиков температуры выхлопных газов, давления топлива и положения направляющих аппаратов газовых турбин. Это обеспечивает точное управление процессом сгорания и безопасность турбины.

• Парогазовые установки (ПГУ): В системах управления котлами-утилизаторами и паровыми турбинами плата IS200TBCIH1BBC принимает сигналы от датчиков уровня в барабанах котла и передает команды на регулирующие клапаны.

• Компрессорные станции: На объектах транспортировки газа модули GE IS200TBCIH1BBC используются для мониторинга вибрации, температуры подшипников и давления нагнетания центробежных компрессоров.

5. Сравнение с конкурентами

На рынке систем управления для энергетики основными конкурентами GE являются Siemens (SGT-серии и контроллеры T3000) и Mitsubishi Power. GE IS200TBCIH1BBC имеет ряд особенностей:

• vs. Siemens T3000: Системы T3000 предлагают глубокую интеграцию с оборудованием Siemens, но GE IS200TBCIH1BBC (как часть экосистемы Mark VIe) является стандартом для парка газовых турбин GE, который очень широк в мире и, в частности, в России. Это обеспечивает преемственность и наличие ремонтной базы.

• vs. Mitsubishi: Оборудование GE часто предпочтительнее с точки зрения доступности технической документации и распространенности среди подрядных организаций, специализирующихся на сервисе турбин. Плата GE IS200TBCIH1BBC проще в интеграции при модернизации устаревших систем управления.

6. Рекомендации по выбору и меры предосторожности

При выборе и эксплуатации платы GE IS200TBCIH1BBC учитывайте следующие аспекты:

1. Ревизия и версия: Убедитесь, что приобретаемая плата IS200TBCIH1BBC имеет совместимую ревизию с вашим существующим контроллером и шасси. Разные ревизии могут иметь отличия в прошивке и поддержке типов сигналов.

2. Конфигурация: Плата требует конфигурирования в программной среде ToolboxST или аналогичной. При заказе GE IS200TBCIH1BBC уточните, требуется ли предварительная загрузка конфигурации.

3. Условия хранения и монтажа: Модуль чувствителен к статическому электричеству. Храните его в антистатической упаковке. При монтаже убедитесь, что питание на шасси отключено, если плата не поддерживает "горячую" замену.

4. Оригинальность: Приобретайте оборудование у авторизованных дистрибьюторов, чтобы избежать подделок или восстановленных плат с неопределенным остаточным ресурсом. Обращайте внимание на целостность маркировки GE IS200TBCIH1BBC.
