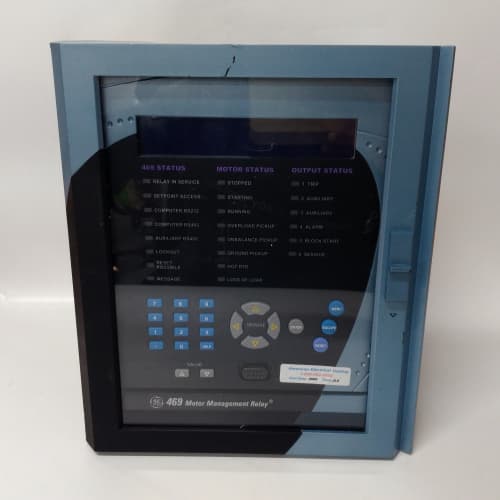

Обзор продукта: GE SR469-P5-HI-A20

Модуль GE SR469-P5-HI-A20 представляет собой высокоинтегрированное многофункциональное устройство защиты и управления электродвигателями, разработанное компанией General Electric (ныне часть Grid Solutions) для использования в системах электроснабжения и промышленной автоматизации. Данное устройство относится к популярной серии интеллектуальных электронных устройств (IED) Multilin 469 и предназначено для комплексной защиты, мониторинга и управления электродвигателями среднего и высокого напряжения. Реле защиты двигателя GE SR469-P5-HI-A20 обеспечивает надежную защиту от различных аварийных режимов, включая перегрузку, короткое замыкание, обрыв фазы, перекос фаз и другие нештатные ситуации.

Описание и технические параметры

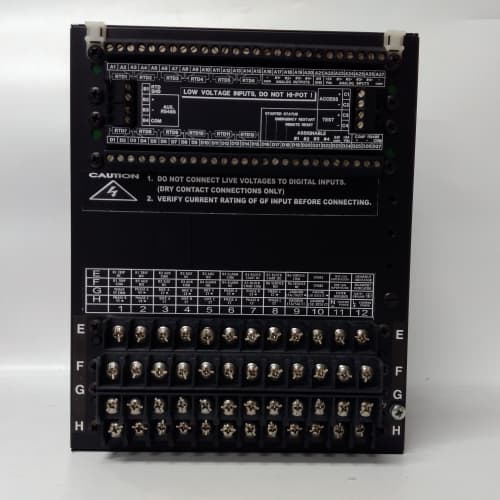

Устройство GE SR469-P5-HI-A20 выполнено в стандартном корпусе для монтажа на панель или в шкаф управления. Расшифровка модификации "P5-HI-A20" указывает на конкретную конфигурацию устройства:

• SR469: Базовое обозначение серии - многофункциональное реле защиты двигателя.

• P5: Исполнение по напряжению питания (обычно 90-300 В DC / 70-265 В AC) и типу корпуса.

• HI: Наличие высокотоковых входов (High Input) для непосредственного подключения трансформаторов тока (обычно 1/5 А) без дополнительных промежуточных преобразователей.

• A20: Версия прошивки и конфигурация коммуникационных протоколов (возможна поддержка Modbus RTU, Profibus DP и других).

Технические характеристики модуля GE SR469-P5-HI-A20 включают:

• Защитные функции: Полная тепловая модель двигателя, защита от перегрузки, короткого замыкания, затянутого пуска, блокировки ротора, перекоса фаз, потери нагрузки, пониженного/повышенного напряжения и другие.

• Измерения: Ток, напряжение, мощность, коэффициент мощности, частота, тепловое состояние двигателя.

• Дискретные входы/выходы: Конфигурируемое количество входов и выходов для управления и сигнализации.

• Аналоговые выходы: Возможность выдачи текущих значений параметров в виде аналоговых сигналов 4-20 мА.

• Коммуникационные интерфейсы: В зависимости от модификации, поддержка Modbus RTU, Profibus DP, DeviceNet и других протоколов.

• Осциллография: Встроенная регистрация аварийных событий и осциллограмм для анализа причин срабатывания защиты.
  Благодаря развитым функциям защиты и мониторинга, GE SR469-P5-HI-A20 позволяет не только защитить дорогостоящее оборудование, но и оптимизировать его эксплуатацию за счет точного контроля параметров.

Преимущества и особенности

Использование реле GE SR469-P5-HI-A20 в системах защиты и управления двигателями дает ряд важных преимуществ:

• Комплексная защита: Замена нескольких специализированных реле одним устройством, что упрощает проектирование, монтаж и обслуживание.

• Точная тепловая модель: Уникальная тепловая модель двигателя учитывает нагрев и охлаждение в реальном времени, обеспечивая максимально точную защиту от перегрузки без ложных срабатываний.

• Диагностика: Расширенные возможности диагностики позволяют выявлять проблемы на ранней стадии и планировать техническое обслуживание.

• Гибкость конфигурации: Программируемая логика позволяет адаптировать работу реле под специфические требования конкретного применения.

• Регистрация событий: Встроенная память для регистрации событий и осциллограмм облегчает анализ аварийных ситуаций.
  Важно отметить, что GE SR469-P5-HI-A20 поддерживает функции управления двигателем, включая управление контактором или автоматическим выключателем, что позволяет использовать его как полноценное устройство управления ячейкой двигателя.

Области применения и примеры внедрения

Реле защиты двигателя GE SR469-P5-HI-A20 находит широкое применение в различных отраслях промышленности:

• Нефтегазовая отрасль: Защита насосов, компрессоров и вентиляторов на нефтеперекачивающих станциях и газоперерабатывающих заводах.

• Горнодобывающая промышленность: Управление и защита дробилок, мельниц, конвейеров и экскаваторов.

• Энергетика: Защита двигателей собственных нужд электростанций, насосов охлаждения, дымососов и вентиляторов.

• Водоснабжение и водоотведение: Управление насосными агрегатами на водозаборах и очистных сооружениях.

• Целлюлозно-бумажная промышленность: Защита размольного оборудования, насосов и вентиляционных систем.

• Металлургия: Управление приводами прокатных станов, насосами систем охлаждения и дымососами.
  На одном из нефтеперерабатывающих заводов внедрение реле GE SR469-P5-HI-A20 для защиты насосных агрегатов позволило снизить количество аварийных остановов из-за перегрузок на 30%, а анализ осциллограмм помог выявить проблему с некачественными контактами в цепи питания, что предотвратило развитие серьезной аварии.

Сравнение с конкурентами

В отличие от аналогичных устройств защиты двигателей других производителей (например, Siemens 7SK80 или ABB REM610), GE SR469-P5-HI-A20 имеет свои особенности:

• Тепловая модель: Усовершенствованная тепловая модель, учитывающая нагрев от положительной и отрицательной последовательности токов, обеспечивает более точную защиту по сравнению с простыми тепловыми реле.

• Функциональность: Широкий набор встроенных функций, включая управление, защиту, измерения и регистрацию, позволяет использовать реле как полноценный контроллер присоединения.

• Коммуникационные возможности: Поддержка множества промышленных протоколов обеспечивает легкую интеграцию в существующие системы АСУ ТП.

• Интуитивный интерфейс: Удобный интерфейс с дисплеем и клавиатурой на передней панели упрощает настройку и мониторинг без использования дополнительного ПО.
  Тем не менее, при выборе между GE SR469-P5-HI-A20 и продукцией других брендов, решающим фактором может стать совместимость с существующей системой автоматизации, требования заказчика к унификации оборудования и предпочтения проектного института.

Рекомендации по выбору и эксплуатации

При выборе и использовании реле GE SR469-P5-HI-A20 следует учитывать несколько важных моментов:

1. Номинальные токи: Убедитесь, что выбранная модификация "HI" (высокотоковые входы) соответствует номинальным токам ваших трансформаторов тока. Обычно это 1А или 5А.

2. Напряжение питания: Проверьте соответствие напряжения питания (P5) доступному на объекте напряжению оперативного тока.

3. Коммуникационный протокол: Уточните версию прошивки (A20) и поддерживаемые протоколы связи для интеграции с вашей системой управления.

4. Уставки защиты: Тщательно настройте уставки защиты в соответствии с параметрами двигателя (номинальный ток, пусковые характеристики, тепловые постоянные времени). Неправильная настройка может привести к ложным срабатываниям или пропуску аварий.

5. Параметры двигателя: Для корректной работы тепловой модели необходимо точно ввести параметры двигателя, включая класс изоляции, коэффициенты нагрева и охлаждения.
   При проектировании ответственных установок рекомендуется предусматривать резервное реле GE SR469-P5-HI-A20 на складе для быстрого восстановления работоспособности в случае выхода из строя основного устройства. Также важно регулярно выполнять резервное копирование конфигурации и проверять правильность настроек при проведении регламентных работ.
