Обзор и описание продукта

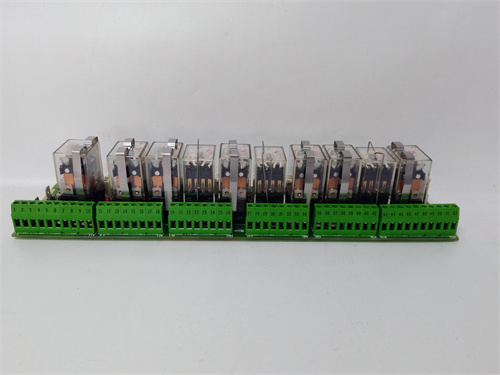

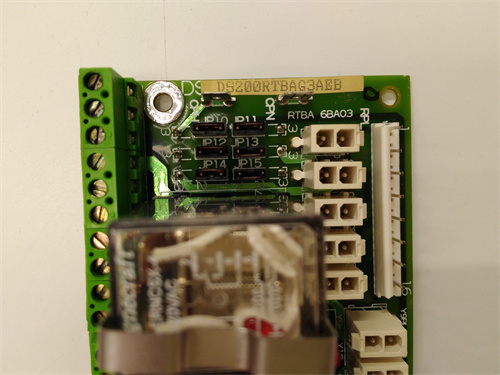

GE DS200RT8AG3AHC представляет собой специализированный модуль реле (Relay Terminal Board), разработанный компанией GE (General Electric) для использования в системах управления турбинами Mark V и Mark VI серии Speedtronic. Данный модуль является интерфейсной платой, предназначенной для подключения дискретных выходных сигналов от контроллера к внешним исполнительным устройствам, таким как пускатели двигателей, соленоиды, сигнальные лампы и другие элементы, требующие коммутации. GE DS200RT8AG3AHC обеспечивает гальваническую развязку и усиление сигналов, защищая чувствительную электронику контроллера от внешних цепей. Плата DS200RT8AG3AHC разработана для работы в тяжелых условиях электростанций и газоперекачивающих станций, отличаясь высокой надежностью и долговечностью. Суффикс AHC в обозначении указывает на конкретную ревизию и конфигурацию платы, что критически важно для совместимости с определенными версиями системы Mark V/Mark VI.

Технические параметры

• Тип устройства: Модуль релейных выходов (Relay Output Module) / Терминальная плата реле.

• Серия: GE Speedtronic Mark V, Mark VI (системы управления турбинами).

• Функциональное назначение: Коммутация внешних цепей с использованием встроенных электромеханических реле. Модуль GE DS200RT8AG3AHC принимает низковольтные сигналы от контроллера и замыкает/размыкает контакты реле для управления внешними устройствами.

• Количество каналов: Типично 8 независимых релейных каналов (как следует из обозначения "RT8" - Relay Terminal 8 channels).

• Тип реле: Электромеханические реле с перекидными контактами (Form C - SPDT), обеспечивающие коммутацию как замыкающих, так и размыкающих цепей.

• Коммутационная способность контактов: Рассчитаны на коммутацию цепей переменного и постоянного тока средней мощности (например, до 250 В AC / 30 В DC, 5-10 А в зависимости от типа реле и нагрузки). Точные параметры необходимо уточнять в документации для конкретной ревизии AHC.

• Индикация: Наличие светодиодных индикаторов состояния каждого релейного канала для визуального контроля и диагностики. Плата DS200RT8AG3AHC обычно имеет четкую маркировку и индикаторы.

• Изоляция: Гальваническая развязка между цепями управления (сторона контроллера) и коммутируемыми цепями (сторона поля) для защиты контроллера от внешних помех и выбросов напряжения.

Преимущества и особенности

1. Надежная коммутация: Плата GE DS200RT8AG3AHC использует проверенные электромеханические реле, обеспечивающие надежное замыкание и размыкание цепей управления турбинным оборудованием, где отказ недопустим.

2. Гальваническая развязка: Важнейшая функция модуля DS200RT8AG3AHC – защита дорогостоящего контроллера от возможных перенапряжений и помех, возникающих во внешних цепях (например, при коммутации индуктивных нагрузок типа соленоидов и контакторов).

3. Удобство диагностики: Наличие светодиодных индикаторов на лицевой панели каждого канала модуля GE DS200RT8AG3AHC позволяет оперативно определить, на какой из релейных выходов поступает сигнал с контроллера, что существенно ускоряет поиск неисправностей.

4. Универсальность контактов: Использование реле с перекидными контактами (Common, Normally Open, Normally Closed) дает гибкость при проектировании схем управления – можно реализовать как замыкающие, так и размыкающие цепи без дополнительных элементов.

5. Промышленное исполнение: Плата DS200RT8AG3AHC разработана для работы в экстремальных условиях машинных залов электростанций – устойчива к вибрациям, повышенным температурам и электромагнитным помехам.

Применение в различных отраслях

• Энергетика (газовые и паровые турбины): Модуль GE DS200RT8AG3AHC широко используется на тепловых электростанциях для управления вспомогательным оборудованием турбин – пуском/остановом маслонасосов, управлением клапанами, включением сигнализации и другими дискретными функциями.

• Нефтегазовая отрасль: Применяется в системах управления газоперекачивающих агрегатов (ГПА) на компрессорных станциях для управления запорной арматурой, системами осушки газа и другими исполнительными механизмами. Плата DS200RT8AG3AHC обеспечивает надежную коммутацию в этих ответственных приложениях.

• Промышленные котельные: Используется в системах автоматики безопасности котлов для управления отсечными клапанами топлива, включения запальников и других функций блокировок и защит.

• Гидроэлектростанции: Применяется для управления вспомогательными механизмами гидроагрегатов – системами охлаждения, торможения, регулирования.

Сравнение с конкурентами

При сравнении модуля GE DS200RT8AG3AHC с аналогичными релейными модулями других производителей (например, Siemens, ABB, Woodward):

• Специализация для турбинных систем: В отличие от универсальных релейных модулей PLC, плата DS200RT8AG3AHC специально разработана для систем управления турбинами GE Speedtronic и полностью согласована с ними по электрическим интерфейсам, уровням сигналов и диагностическим функциям.

• Надежность в критических приложениях: Релейные модули GE, включая GE DS200RT8AG3AHC, проходят более жесткие испытания и имеют более высокие показатели наработки на отказ (MTBF), чем стандартные промышленные релейные модули, что критически важно для систем безопасности турбин.

• Диагностические возможности: В системах Mark V/Mark VI модуль DS200RT8AG3AHC интегрирован в общую систему диагностики, позволяя контроллеру обнаруживать обрывы цепей или нештатные состояния реле (в зависимости от схемотехники), что не всегда доступно в стандартных решениях конкурентов.

• Защита инвестиций: Наличие сменных плат, таких как GE DS200RT8AG3AHC, позволяет поддерживать работоспособность турбинного парка GE, который имеет длительный срок службы, без необходимости дорогостоящей замены всей системы управления.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация ревизии: При заказе модуля GE DS200RT8AG3AHC критически важно проверить суффикс AHC и соответствие ревизии вашей системе Mark V или Mark VI. Разные ревизии могут иметь различия в типах реле, напряжении катушек или схеме подключения.

2. Проверка коммутационной способности: Перед подключением нагрузок к модулю DS200RT8AG3AHC убедитесь, что ток и напряжение коммутируемой цепи не превышают максимально допустимых значений для контактов реле. Для мощных нагрузок (например, крупных контакторов) может потребоваться промежуточное реле.

3. Защита контактов: При коммутации индуктивных нагрузок (соленоиды, контакторы) рекомендуется устанавливать защитные цепи (RC-цепочки или диоды) непосредственно на нагрузке для подавления искрения и продления срока службы контактов реле модуля GE DS200RT8AG3AHC.

4. Правильность подключения: Строго соблюдайте схему подключения внешних цепей к клеммнику, соответствующему модулю DS200RT8AG3AHC. Неправильное подключение может привести к короткому замыканию или выходу реле из строя.

5. Проверка перед установкой: При получении платы GE DS200RT8AG3AHC осмотрите ее на предмет механических повреждений, целостности дорожек и качества пайки. Также можно проверить целостность обмоток реле мультиметром перед установкой.

6. Приобретение у надежных поставщиков: В связи с важностью модуля для работы турбинного оборудования, рекомендуется приобретать GE DS200RT8AG3AHC у авторизованных дистрибьюторов GE или проверенных компаний, специализирующихся на запчастях для систем Speedtronic, с предоставлением гарантии и технической поддержки.

Модуль GE DS200RT8AG3AHC является надежным и проверенным компонентом систем управления турбинами GE Speedtronic, обеспечивающим безопасную и долговечную коммутацию дискретных сигналов в самых ответственных энергетических приложениях.
