Коммуникационный модуль GE IC687RCM711

Коммуникационный модуль GE IC687RCM711 — это высокопроизводительный сетевой интерфейсный модуль (RCM — Redundant Communication Module), предназначенный для использования в системах управления GE Series 90-70 и обеспечивающий надежную связь между контроллерами и сетями верхнего уровня.

Продукт Описание

GE IC687RCM711 представляет собой модуль резервированной связи (Redundant Communication Module), разработанный для программируемых логических контроллеров GE Fanuc серии 90-70. Модуль устанавливается в шасси контроллера и обеспечивает высокоскоростной обмен данными по сетям Ethernet и/или Genius, поддерживая при этом режим резервирования для повышения отказоустойчивости системы.

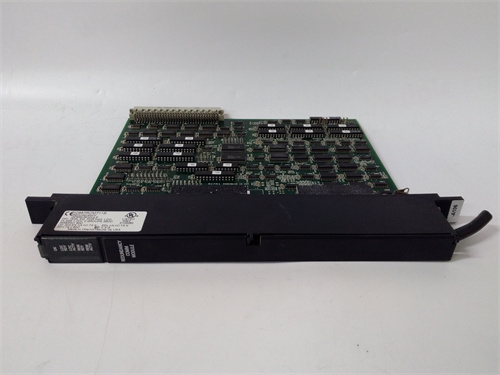

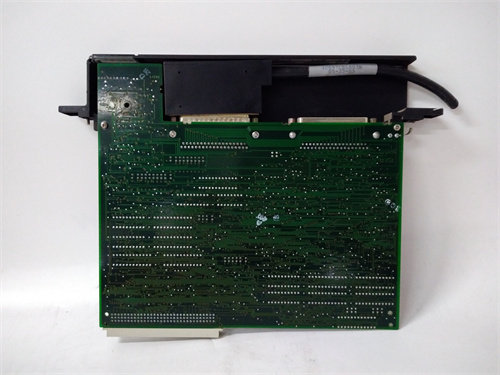

Конструктивно IC687RCM711 выполнен в стандартном форм-факторе для модулей Series 90-70 (двойная ширина) и оснащен передней панелью с разъемами для подключения сетевых кабелей и светодиодной индикацией состояния. Модуль имеет собственный мощный процессор и память для обработки сетевого трафика без дополнительной нагрузки на центральный процессор (CPU) контроллера. Высокое качество изготовления GE IC687RCM711 гарантирует стабильную работу в промышленных условиях даже спустя многие годы эксплуатации.

Продукт Параметры

• Бренд: GE (GE Fanuc / Emerson)

• Модель: IC687RCM711

• Тип: Коммуникационный модуль с поддержкой резервирования (Redundant Communication Module)

• Совместимость: ПЛК серии 90-70 (модели 771, 772, 780, 781, 782, 788 и др.)

• Интерфейсы: Ethernet (обычно 2 порта 10BaseT/100BaseTX), последовательный порт RS-232/RS-485

• Поддерживаемые протоколы: SRTP, Modbus TCP/IP, EGD (Ethernet Global Data), Modbus RTU (последовательный)

• Поддержка резервирования: Да (Redundant Media, Redundant LAN)

• Потребляемый ток: От шины шасси (обычно до 2.5 А при 5 В DC)

Преимущества и Особенности

Главным преимуществом GE IC687RCM711 является его способность обеспечивать резервирование связи на аппаратном уровне. Модуль может работать с двумя независимыми сетями Ethernet одновременно, автоматически переключаясь на резервную сеть при отказе основной, что критически важно для непрерывных производств и ответственных объектов.

Модель IC687RCM711 также поддерживает протокол EGD (Ethernet Global Data) — высокоэффективный протокол GE для обмена данными между контроллерами по схеме "издатель-подписчик" (publisher-subscriber), что обеспечивает минимальные задержки и детерминизм, необходимый для систем реального времени. Благодаря мощному процессору, модуль может обслуживать множество одновременных соединений без снижения производительности. Важной особенностью является возможность использования IC687RCM711 для синхронизации времени по сети (SNTP), что важно для согласованной работы распределенных систем.

Области применения и примеры внедрения

• Металлургия: Управление непрерывными технологическими процессами — прокатные станы, линии термической обработки. GE IC687RCM711 обеспечивает надежную связь между контроллерами, управляющими различными участками стана, с резервированием сети.

• Нефтегазовая отрасль: Системы телемеханики на магистральных нефте- и газопроводах. Модуль IC687RCM711 передает данные с контроллеров на компрессорных станциях в центральный диспетчерский пункт по резервированным каналам связи.

• Энергетика: Автоматизация тепловых электростанций (ТЭС) — управление котлами и турбинами. Резервирование связи обеспечивает непрерывность управления даже при авариях в сети.

• Целлюлозно-бумажная промышленность: Управление непрерывными технологическими линиями производства бумаги и картона.

Сравнение с аналогами

Основными конкурентами GE IC687RCM711 являются коммуникационные модули для контроллеров других производителей: Siemens CP 443-1 для S7-400, Allen-Bradley 1756-EN2T/EN2TR для ControlLogix и Schneider Electric 140 NOE 771 11 для Quantum.

В отличие от модуля Siemens CP 443-1, который поддерживает резервирование только на уровне сети (MRP), IC687RCM711 предлагает более глубокую интеграцию с архитектурой контроллера для аппаратного резервирования связи. По сравнению с модулем Allen-Bradley 1756-EN2TR, решение от GE может иметь преимущество в простоте настройки протокола EGD для обмена данными между контроллерами.

Однако Siemens и Allen-Bradley часто предлагают более высокую пропускную способность и поддержку современных протоколов (например, PROFINET или EtherNet/IP с DLR). Тем не менее, для действующих систем на базе GE 90-70, модуль IC687RCM711 остается стандартным и наиболее надежным решением для организации связи.

Рекомендации по выбору и меры предосторожности

При выборе GE IC687RCM711 убедитесь, что версия прошивки модуля совместима с версией операционной системы вашего контроллера (CPU) и используемого программного обеспечения (например, CIMPLICITY Machine Edition). Разные версии прошивки могут поддерживать разные наборы протоколов и функций.

Также важно проверить конфигурацию модуля — наличие всех необходимых портов (Ethernet, последовательный) и их типов (разъемы RJ45, SUB-D). Для последовательного порта может потребоваться специальный кабель.

Меры предосторожности:

• Установка и извлечение IC687RCM711 из шасси 90-70 должны производиться при отключенном питании шасси (серия 90-70, как правило, не поддерживает горячую замену коммуникационных модулей).

• Перед установкой убедитесь, что направляющие модуля и разъемы в шасси не повреждены.

• При подключении Ethernet-кабелей используйте только качественную экранированную витую пару (STP) категории 5e или выше для обеспечения помехозащищенности и стабильности связи.

• Настройку сетевых параметров (IP-адрес, маска подсети, шлюз) выполняйте через специальное ПО (например, GE Machine Edition или утилиту конфигурирования), строго следуя проектной документации.

• При использовании резервирования (две сети) убедитесь, что IP-адреса для основной и резервной сети настроены правильно и не конфликтуют друг с другом.

• После установки модуля и подачи питания проверьте светодиодную индикацию — индикаторы должны сигнализировать об успешной инициализации и наличии связи по сети (OK, LAN).

• Приобретайте модули GE IC687RCM711 у проверенных поставщиков с гарантией, так как на рынке присутствуют модули с истекшим сроком службы или восстановленные с ограниченным ресурсом.
