Устройство защиты двигателя GE 369-HI-R-0-0-0-0-E

Устройство защиты двигателя GE 369-HI-R-0-0-0-0-E — это многофункциональный микропроцессорный терминал (реле) защиты и управления, предназначенный для электродвигателей среднего и высокого напряжения. Данное устройство относится к семейству интеллектуальных электронных устройств (IED) серии 369 Motor Management Relay и обеспечивает полную комплексную защиту асинхронных и синхронных двигателей в различных отраслях промышленности.

Продукт Описание

GE 369-HI-R-0-0-0-0-E представляет собой многофункциональное реле управления двигателем (Motor Management Relay), разработанное компанией GE Multilin. Устройство объединяет в себе функции защиты, измерения, управления и диагностики для ответственных электродвигателей, используемых в нефтегазовой отрасли, энергетике, металлургии, водоснабжении и других сферах.

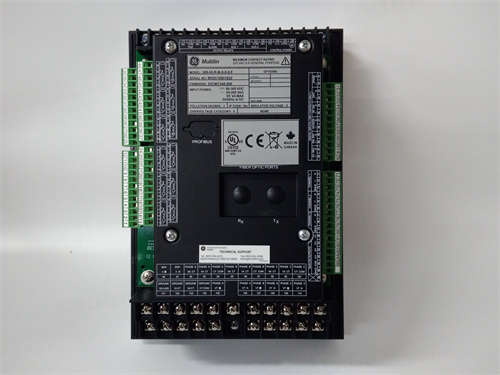

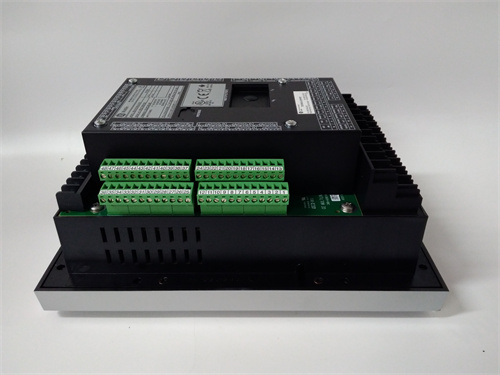

Модель 369-HI-R-0-0-0-0-E выполнена в стандартном корпусе для монтажа на панель или в шкаф и оснащена жидкокристаллическим дисплеем и клавиатурой для местного управления и настройки. Код заказа 369-HI-R-0-0-0-0-E расшифровывает конкретную конфигурацию устройства: напряжение питания (HI — высокое), наличие и тип встроенного Modbus (R — встроенный Modbus RTU) и другие опции (0 — базовые конфигурации без дополнительных модулей, E — покрытие для соответствия европейским стандартам).

Продукт Параметры

• Бренд: GE (GE Multilin)

• Модель: 369-HI-R-0-0-0-0-E

• Тип: Реле управления и защиты двигателя (Motor Management Relay)

• Номинальное напряжение питания: 120-250 В DC / 90-240 В AC (определяется кодом HI)

• Диапазон токов: 1A или 5A (настраивается)

• Количество входов/выходов: Базовая конфигурация (без дополнительных модулей)

• Интерфейсы связи: Встроенный RS485 (Modbus RTU) (определяется кодом R)

• Функции защиты: Тепловая перегрузка (с памятью), блокировка ротора, короткое замыкание, потеря фазы, дисбаланс фаз, защита от замыканий на землю, число пусков, защита от пониженного/повышенного напряжения и др.

• Стандарты: IEEE, IEC, ANSI, соответствие европейским директивам (код E)

Преимущества и Особенности

Главным преимуществом GE 369-HI-R-0-0-0-0-E является его исключительная точность моделирования тепловых процессов в двигателе. В отличие от простых тепловых реле, терминал использует сложные алгоритмы, учитывающие не только ток, но и предысторию нагрузки, время пуска, отрицательную последовательность токов и даже температуру охлаждающей среды (при подключении внешних датчиков), что позволяет максимально использовать перегрузочную способность двигателя без риска его повреждения.

Устройство 369-HI-R-0-0-0-0-E обладает мощными диагностическими возможностями, включая регистрацию аварийных событий (осциллографирование токов и напряжений), что помогает инженерам быстро выявлять причины нештатных ситуаций. Также важной особенностью является поддержка функции раннего обнаружения проблем с изоляцией (мониторинг сопротивления изоляции) и возможность работы в режиме "горячего" резерва для критически важных применений.

Области применения и примеры внедрения

• Нефтегазовая отрасль: Защита магистральных насосов и компрессоров на нефтеперекачивающих станциях. GE 369-HI-R-0-0-0-0-E контролирует режимы работы мощных двигателей и предотвращает аварии при перегрузках.

• Металлургия: Управление приводами прокатных станов и эксгаустеров (дымососов). Терминал 369-HI-R-0-0-0-0-E защищает двигатели от перегрузок при завалах металла и обеспечивает диагностику состояния изоляции.

• Горнодобывающая промышленность: Защита дробилок и мельниц. Устройство GE 369-HI-R-0-0-0-0-E анализирует пусковые токи и отключает двигатель при заклинивании рабочего органа.

• Водоснабжение: Управление мощными насосными агрегатами на водозаборах и очистных сооружениях, где требуется дистанционный мониторинг и управление по Modbus.

• Энергетика: Защита питательных насосов, дымососов и вентиляторов на тепловых электростанциях.

Сравнение с аналогами

Основными конкурентами GE 369-HI-R-0-0-0-0-E являются устройства защиты двигателей от Siemens (серия SIPROTEC 7SJ, 7SK), ABB (серия REM) и Schneider Electric (Sepam серии M).

В отличие от реле Siemens SIPROTEC 7SJ, которые часто позиционируются как универсальные для линий и двигателей, 369-HI-R-0-0-0-0-E от GE является узкоспециализированным именно для двигателей, что обеспечивает более глубокий функционал по управлению пускателями и более точные тепловые модели с учетом множества факторов. По сравнению с серией ABB REM, устройство от GE предлагает более гибкую логику программирования и большее количество настраиваемых кривых отключения.

Однако реле Schneider Sepam могут иметь преимущество в плане интеграции с системами управления зданиями и инфраструктурными объектами. Тем не менее, для тяжелых условий непрерывных производств (нефть, газ, металлургия) GE 369-HI-R-0-0-0-0-E исторически является одним из наиболее популярных и надежных решений.

Рекомендации по выбору и меры предосторожности

При выборе GE 369-HI-R-0-0-0-0-E важно правильно расшифровать код заказа. Модель с кодом 369-HI-R-0-0-0-0-E имеет конкретную конфигурацию питания (HI — 120-250 В DC / 90-240 В AC), встроенный Modbus RTU (R), базовый набор входов/выходов (первые нули) и европейское исполнение (E). Убедитесь, что эта конфигурация точно соответствует вашему проекту, особенно в части напряжения питания и требуемых интерфейсов связи.

Меры предосторожности:

• Монтаж и подключение GE 369-HI-R-0-0-0-0-E должны выполняться только квалифицированным персоналом, имеющим допуск к работе с высоковольтным оборудованием и знающим схемы релейной защиты.

• Перед подачей питания проверьте правильность подключения цепей напряжения и тока, а также соответствие номинала источника питания требованиям модуля 369-HI-R-0-0-0-0-E.

• Обязательно заземлите корпус реле через предназначенную для этого клемму для обеспечения помехозащищенности и безопасности.

• При программировании уставок защиты внимательно изучите паспорт двигателя и режимы его работы. Неправильно заданная тепловая характеристика может привести либо к ложным срабатываниям, либо к пропуску аварийного режима.

• Используйте только оригинальное программное обеспечение GE (Enervista) для настройки и считывания осциллограмм с GE 369-HI-R-0-0-0-0-E.

• Приобретайте устройства защиты GE 369-HI-R-0-0-0-0-E у официальных дистрибьюторов GE или проверенных поставщиков с гарантией, чтобы гарантировать подлинность и работоспособность оборудования.
