Плата процессора GE DS200PCCAG1ACB

Плата процессора GE DS200PCCAG1ACB — это специализированная плата управления (Processor Control Card), входящая в состав систем автоматизации и управления приводами GE, в частности в серию EX2000 для паровых и газовых турбин. Данное устройство является ключевым компонентом, обеспечивающим обработку сигналов, выполнение алгоритмов управления и связь с другими модулями системы.

Продукт Описание

GE DS200PCCAG1ACB представляет собой плату процессора (Processor Control Card), разработанную для использования в системах управления турбинами GE (Mark V, Mark VI и другие серии Drive Systems). Плата выполняет функции центрального процессора в модулях ввода/вывода и управления, обрабатывая сигналы от датчиков и формируя управляющие воздействия на исполнительные механизмы.

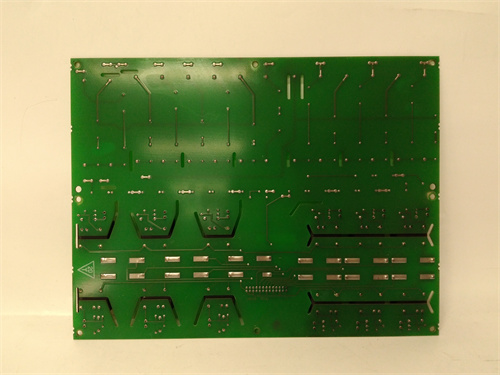

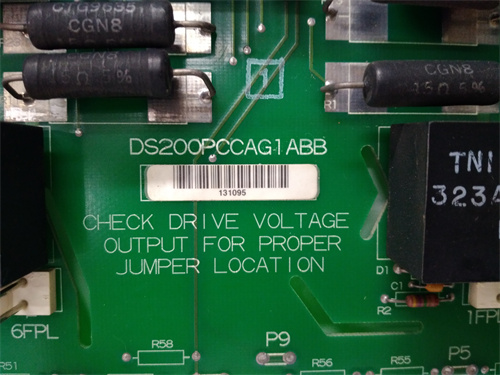

Конструктивно DS200PCCAG1ACB выполнена в формате печатной платы с высокой плотностью монтажа компонентов, предназначенной для установки в специализированные шасси систем GE. На плате расположены мощный микропроцессор, память, интерфейсные микросхемы и разъемы для подключения к внутренней шине и внешним устройствам. Высокое качество изготовления GE DS200PCCAG1ACB гарантирует его надежную работу в условиях высоких температур и вибраций, характерных для турбинных установок.

Продукт Параметры

• Бренд: GE (General Electric)

• Модель: DS200PCCAG1ACB

• Тип: Плата процессора (Processor Control Card)

• Совместимость: Системы управления турбинами GE Mark V, Mark VI, EX2000

• Процессор: Высокопроизводительный микропроцессор (тип зависит от модификации)

• Память: Оперативная и флэш-память для хранения программ и данных

• Интерфейсы: Внутренняя шина VME/VME64, последовательные порты, Ethernet (опционально)

• Диагностика: Светодиодная индикация состояния, встроенная самодиагностика

• Напряжение питания: От шасси (обычно +5 В DC, +12 В DC)

Преимущества и Особенности

Главным преимуществом GE DS200PCCAG1ACB является его высокая производительность и надежность в критически важных применениях, таких как управление паровыми и газовыми турбинами. Плата обеспечивает быстрое выполнение алгоритмов управления и защиты в реальном времени, что необходимо для безопасной и эффективной работы турбоагрегатов.

Модель DS200PCCAG1ACB имеет встроенную систему самодиагностики, которая непрерывно контролирует работоспособность процессора, памяти и периферийных цепей. При обнаружении неисправности плата формирует сигнал ошибки и может перевести систему в безопасное состояние. Также важной особенностью является поддержка "горячей" замены в некоторых конфигурациях (при использовании соответствующих шасси и модулей), что позволяет обслуживать систему без ее полной остановки.

Области применения и примеры внедрения

• Тепловая энергетика (ТЭС, ГРЭС): Управление паровыми турбинами энергоблоков. GE DS200PCCAG1ACB обрабатывает сигналы с датчиков скорости, температуры и давления, формируя управляющие сигналы на регулирующие клапаны турбины.

• Газотурбинные установки (ГТУ): Контроль и защита газовых турбин на компрессорных станциях и электростанциях. Плата DS200PCCAG1ACB участвует в управлении подачей топлива и противоаварийной защитой.

• Парогазовые установки (ПГУ): Координация работы газовых и паровых турбин в составе бинарного цикла.

Сравнение с аналогами

Прямыми конкурентами GE DS200PCCAG1ACB являются платы процессоров для систем управления турбинами других производителей: Siemens (T3000) и ABB (Symphony Plus) , а также специализированные контроллеры для турбин от Woodward.

В отличие от систем Siemens T3000, которые часто используют стандартные промышленные контроллеры, решения GE для турбин (Mark V/VI) являются узкоспециализированными и оптимизированными именно для газовых и паровых турбин производства GE. Это обеспечивает лучшую интеграцию и более высокую надежность при работе с турбинами этого производителя.

По сравнению с контроллерами Woodward, которые часто применяются на газовых турбинах различных производителей, платы DS200PCCAG1ACB могут иметь преимущество при работе с устаревшими турбинами GE, для которых Woodward может не иметь готовых решений.

Рекомендации по выбору и меры предосторожности

Выбор GE DS200PCCAG1ACB должен осуществляться строго в соответствии со спецификацией производителя турбины и системы управления. Критически важно проверить, что модификация платы (обозначаемая кодом DS200PCCAG1ACB) точно соответствует требованиям вашей системы (Mark V, Mark VI и т.д.) и версии программного обеспечения.

При заказе платы обязательно сверяйте код ревизии (Revision) — разные ревизии могут иметь отличия в схемотехнике и прошивке и могут быть несовместимы с другими модулями в вашей системе.

Меры предосторожности (КРАЙНЕ ВАЖНО!):

• Установка и извлечение GE DS200PCCAG1ACB должны производиться только квалифицированным персоналом, имеющим допуск к работе с оборудованием систем управления турбинами.

• Защита от статического электричества! Плата содержит чувствительную электронику. Все работы должны проводиться с использованием заземляющего браслета, антистатического коврика и инструмента. Хранить плату DS200PCCAG1ACB необходимо только в оригинальной антистатической упаковке.

• Перед установкой платы убедитесь, что шасси обесточено (если иное не предусмотрено конструкцией системы и поддержкой горячей замены). Горячая замена для процессорных плат поддерживается не всегда.

• При установке платы в шасси убедитесь, что направляющие и разъемы не повреждены, и плата вставляется ровно, без перекосов.

• После установки платы и подачи питания проверьте светодиодную индикацию. Индикаторы должны сигнализировать об успешной инициализации и нормальной работе.

• При замене платы в работающей системе (если горячая замена поддерживается) строго соблюдайте процедуру, описанную в документации, чтобы избежать сбоев в работе системы управления турбиной.

• Приобретайте платы GE DS200PCCAG1ACB только у официальных дистрибьюторов GE или проверенных поставщиков с полной гарантией, так как от их надежности зависит безопасность и работоспособность дорогостоящего турбинного оборудования.
