Описание продукта

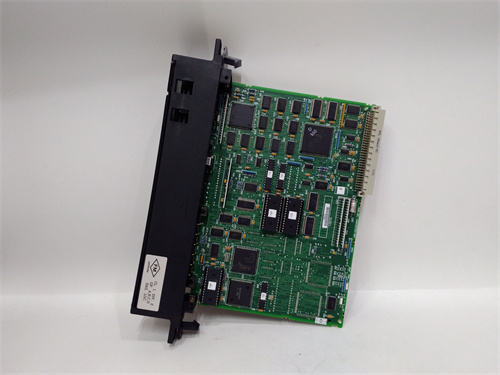

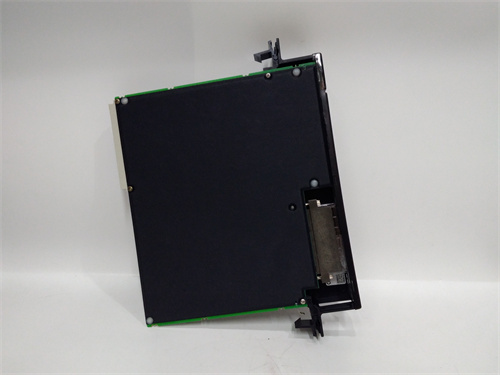

Модуль расширения шины GE IC697BEM731 выполнен в стандартном форм-факторе для монтажа в шасси серии 90-70, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной VME. Устройство имеет модульную конструкцию с возможностью быстрой замены без отключения питания всей системы в некоторых конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния связи, активности и диагностики, а также разъемы для подключения кабеля расширения. Модель GE IC697BEM731 оснащена гальванической развязкой между внутренней шиной и линией связи, что защищает контроллер от помех и перенапряжений, возникающих в кабеле расширения. Встроенная диагностика постоянно контролирует целостность линии связи и корректность передачи данных.

Технические параметры

• Тип устройства: Модуль расширения шины (Bus Expansion Module) для ПЛК серии 90-70.

• Функция: Обеспечение связи между основным (CPU) и удаленными шасси ввода/вывода.

• Режимы работы:

• Режим удаленного расширения (Remote I/O Scanner);

• Режим локального расширения (Local I/O Extender).

• Количество подключаемых шасси: До 7 удаленных шасси (в зависимости от конфигурации и длины кабеля).

• Максимальная длина кабеля: До 200 метров (с использованием оптоволоконных конвертеров).

• Тип кабеля: Экранированная витая пара (RS-485) или оптоволокно (через внешние конвертеры).

• Скорость передачи данных: 1.5 Мбит/с (типовая).

• Гальваническая развязка: 1500 В переменного тока между шиной ПЛК и линией связи.

• Поддерживаемые шасси: IC697CHS7xx, IC697CHS9xx и другие шасси серии 90-70.

• Адресация: Программируемая, с помощью DIP-переключателей на модуле.

• Индикация: Светодиоды OK, COMM ACTIVE, FAULT.

• Диагностика: Контроль целостности линии связи, обнаружение ошибок передачи.

• Напряжение питания: 5 В постоянного тока (от внутренней шины шасси).

• Потребляемый ток: Не более 1.5 А по цепи +5 В.

• Рабочая температура: От 0°C до +60°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Сертификаты: UL, CSA, CE.

Преимущества и особенности

Главное преимущество GE IC697BEM731 — это возможность создания гибких и масштабируемых распределенных систем управления путем удаленного размещения модулей ввода/вывода вблизи датчиков и исполнительных механизмов. Это значительно сокращает длину полевых кабелей и упрощает монтаж на крупных объектах. Ключевые особенности модели GE IC697BEM731 включают:

1. Поддержка двух режимов работы: удаленный ввод/вывод (Remote I/O) и локальный расширитель (Local I/O Extender).

2. Возможность подключения до 7 удаленных шасси к одному контроллеру.

3. Гальваническая развязка для защиты от помех и перенапряжений в линии связи.

4. Простая настройка адресации с помощью DIP-переключателей.

5. Возможность использования оптоволоконных конвертеров для увеличения дальности связи и защиты от электромагнитных помех.

6. Совместимость со всеми процессорными модулями серии 90-70 (IC697CPx).

7. "Прозрачность" для программного обеспечения — работа с удаленными модулями не отличается от работы с локальными.
   Модуль GE IC697BEM731 является ключевым компонентом для построения распределенных систем ввода/вывода на базе контроллеров серии 90-70.

Примеры применения

В промышленной автоматизации модуль GE IC697BEM731 используется для создания распределенных систем управления на крупных объектах:

• Металлургия: Управление прокатными станами, где модули ввода/вывода размещаются непосредственно у исполнительных механизмов вдоль всей линии стана.

• Целлюлозно-бумажная промышленность: Распределенное управление бумагоделательными машинами большой протяженности.

• Нефтегазовая отрасль: Сбор данных и управление задвижками и насосами на нефтепромыслах и газораспределительных станциях.

• Химическая промышленность: Распределенное управление реакторами и колоннами на крупных химических комплексах.

• Водоподготовка: Управление насосными станциями и фильтровальными установками, разнесенными по большой территории.

• Энергетика: Системы управления топливоподачей и золоудалением на тепловых электростанциях.

• Автомобильная промышленность: Управление сборочными линиями и конвейерами большой протяженности.
  Благодаря своей гибкости, GE IC697BEM731 является популярным решением для модернизации и расширения существующих систем автоматизации на базе контроллеров GE 90-70.

Сравнение с конкурентами

Если сравнивать GE IC697BEM731 с аналогичными модулями расширения других производителей, например, с модулями удаленного ввода/вывода для Siemens S7-400 или Allen-Bradley ControlLogix, то продукт GE Fanuc выделяется своей простотой настройки и надежностью в условиях промышленных помех. Модель GE IC697BEM731 выигрывает за счет "прозрачной" интеграции с экосистемой 90-70 — программисту не нужно писать специальный код для работы с удаленным вводом/выводом. Однако по максимальной скорости передачи данных и пропускной способности современные решения на базе Ethernet могут превосходить данный модуль. Тем не менее, для унаследованных систем (legacy systems) на базе GE 90-70 модуль GE IC697BEM731 является незаменимым компонентом при расширении или модернизации.

Рекомендации по выбору и эксплуатации

При выборе GE IC697BEM731 необходимо убедиться, что модуль совместим с используемым процессором и версией прошивки. Также важно правильно рассчитать длину кабеля и выбрать тип соединения (электрический RS-485 или оптоволокно) в зависимости от условий эксплуатации. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать только рекомендованные производителем кабели для соединения шасси (например, IC697CBL700).

2. При использовании электрического интерфейса RS-485 прокладывать кабель отдельно от силовых цепей для исключения наводок.

3. В условиях сильных электромагнитных помех применять оптоволоконные конвертеры (например, IC697ACC724).

4. Обеспечить надежное заземление всех шасси и экрана кабеля с одной стороны.

5. Правильно настроить адресацию на каждом удаленном шасси с помощью DIP-переключателей, избегая конфликтов.

6. Проверять целостность линии связи и уровень сигнала с помощью диагностических светодиодов.

7. При замене модуля убедиться, что новый модуль имеет ту же версию прошивки и настройки адресации.

8. Обеспечить достаточную вентиляцию в шкафах управления для отвода тепла от модулей.

9. При проектировании системы учитывать максимальную длину кабеля и падение напряжения в линии связи.
   Соблюдение этих простых правил гарантирует, что GE IC697BEM731 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежную связь между основным контроллером и удаленными шасси ввода/вывода, что критически важно для стабильной работы распределенных систем управления на крупных промышленных объектах.
