Описание продукта

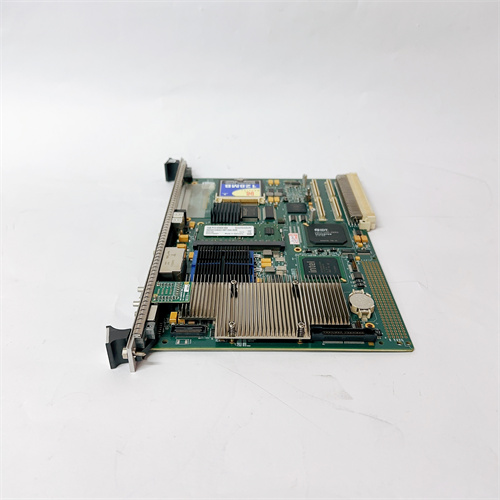

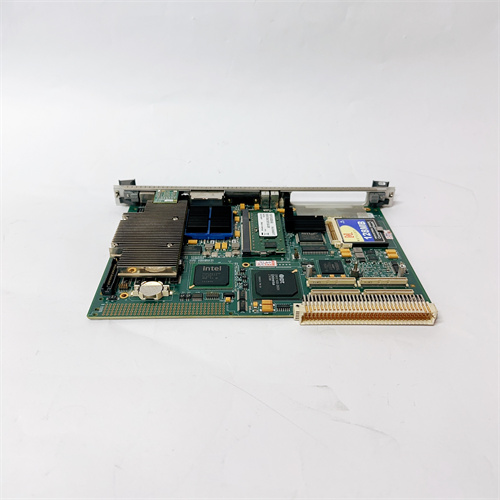

Центральный процессорный модуль GE IS415UCVGH1A V7666-111000 выполнен в прочном металлическом корпусе для монтажа в специализированное шасси систем Mark VIe, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной контроллера. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы при использовании в резервированных конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния процессора, активности связи, диагностики и питания, а также разъемы для подключения Ethernet-кабелей. Модель GE IS415UCVGH1A V7666-111000 оснащена высокопроизводительным процессором и большим объемом оперативной памяти для выполнения сложных алгоритмов управления в реальном времени. Встроенная диагностика постоянно контролирует состояние процессора, памяти и линий связи.

Технические параметры

• Тип устройства: Центральный процессорный модуль (CPU) для систем Mark VIe.

• Процессор: Высокопроизводительный RISC-процессор (PowerPC архитектура).

• Тактовая частота: Зависит от модификации (типовые значения 400-800 МГц).

• Оперативная память (RAM): 256 МБ или 512 МБ (с коррекцией ошибок ECC).

• Флэш-память: 128 МБ или 256 МБ для хранения приложений и данных.

• Энергонезависимая память: Для хранения конфигурации и трендов.

• Сетевые интерфейсы: 2 независимых порта 10/100/1000 Мбит/с Ethernet (медные).

• Поддерживаемые протоколы: Ethernet Global Data (EGD), Modbus TCP/IP, OPC, PROFINET (опционально).

• Последовательные порты: 2 порта RS-232/RS-485 (опционально).

• Функции синхронизации времени: Поддержка IRIG-B и SNTP.

• Резервирование: Поддержка горячего резервирования (Redundant CPU) для повышения надежности.

• Сторожевой таймер (Watchdog): Встроенный для контроля зависаний.

• Часы реального времени: С резервной батареей.

• Диагностика: Непрерывный самоконтроль процессора, памяти, сетевых интерфейсов.

• Индикация: Светодиоды RUN, FAULT, ACTIVE, ETHERNET LINK/ACT.

• Напряжение питания: 24 В постоянного тока (от шасси).

• Потребляемая мощность: Не более 15 Вт.

• Рабочая температура: От -30°C до +65°C.

• Температура хранения: От -40°C до +85°C.

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Виброустойчивость: Соответствие IEC 60068-2-6.

• Программное обеспечение: ToolboxST для конфигурации и программирования.

• Сертификаты: CE, UL, CSA, ATEX (для установки в зоне 2).

Преимущества и особенности

Главное преимущество GE IS415UCVGH1A V7666-111000 — это его высокая производительность и надежность, необходимые для управления критически важным оборудованием на электростанциях. Модуль обеспечивает выполнение сложных алгоритмов управления в реальном времени с минимальными задержками. Ключевые особенности модели GE IS415UCVGH1A V7666-111000 включают:

1. Поддержка резервирования (1oo2 или 2oo3) для создания отказоустойчивых систем управления.

2. Два независимых гигабитных Ethernet-порта для организации резервированных сетей управления.

3. Поддержка протокола EGD (Ethernet Global Data) для высокоскоростного обмена данными между контроллерами.

4. Встроенная память с коррекцией ошибок (ECC) для защиты от сбоев в условиях радиации и помех.

5. Возможность обновления прошивки через сеть без остановки контроллера.

6. "Горячая" замена (Hot Swap) в резервированных конфигурациях без остановки процесса.

7. Широкий рабочий температурный диапазон, характерный для энергетического оборудования.

8. Полная совместимость с модулями ввода/вывода Mark VIe и программным обеспечением ToolboxST.
   Модуль GE IS415UCVGH1A V7666-111000 является "мозгом" системы управления Mark VIe, обеспечивая выполнение всех функций управления, защиты и мониторинга.

Примеры применения

В энергетике и промышленности модуль GE IS415UCVGH1A V7666-111000 используется для управления различными типами энергетического оборудования:

• Газовые турбины: Полное управление газовыми турбинами GE (серии 6FA, 7FA, 9FA), включая топливное регулирование, защиту и мониторинг.

• Паровые турбины: Управление паровыми турбинами на тепловых и атомных электростанциях.

• Комбинированные циклы (ПГУ): Координация работы газовых и паровых турбин в составе парогазовых установок.

• Генераторы: Управление возбуждением и синхронизацией генераторов.

• Компрессорные станции: Управление газоперекачивающими агрегатами на магистральных газопроводах.

• Котлы: Управление котлами на тепловых электростанциях и промышленных котельных.

• Насосные станции: Управление мощными насосными агрегатами на нефтепроводах и водоводах.
  Благодаря своей надежности, GE IS415UCVGH1A V7666-111000 является стандартным решением для управления энергетическим оборудованием GE по всему миру.

Сравнение с конкурентами

Если сравнивать GE IS415UCVGH1A V7666-111000 с аналогичными контроллерами других производителей, например, Siemens (серия S7-400) или ABB (серия AC800M), то продукт GE выделяется своей специализацией на турбинном оборудовании и тесной интеграцией с системами защиты турбин. Модель GE IS415UCVGH1A V7666-111000 выигрывает за счет оптимизации для работы в реальном времени и поддержки протокола EGD, специфичного для экосистемы GE. Конкуренты могут предлагать более широкие возможности по программированию на языках МЭК 61131-3, но по быстродействию и надежности в специфических задачах управления турбинами контроллеры GE часто превосходят их. Для электростанций, оснащенных турбинами GE, модуль GE IS415UCVGH1A V7666-111000 является оптимальным и рекомендованным решением.

Рекомендации по выбору и эксплуатации

При выборе GE IS415UCVGH1A V7666-111000 необходимо убедиться, что модификация модуля (объем памяти, тактовая частота) соответствует требованиям конкретного приложения и сложности алгоритмов управления. Также важно проверить совместимость с используемыми модулями ввода/вывода и версией ToolboxST. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать резервирование процессоров для критически важных применений, где недопустим останов процесса.

2. Обеспечить надежное заземление шасси и модуля через PE-проводник.

3. При конфигурации сети использовать резервированные Ethernet-коммутаторы и отдельные VLAN для трафика управления.

4. Регулярно создавать резервные копии конфигурации и прикладных программ на внешних носителях.

5. Обеспечить свободный доступ воздуха для охлаждения и поддержание температуры в шкафу управления в пределах рабочего диапазона.

6. Периодически проверять состояние резервной батареи часов реального времени и заменять ее при необходимости (рекомендуемый интервал — 3-5 лет).

7. При возникновении нештатных ситуаций анализировать журналы событий и диагностические сообщения в ToolboxST.

8. При замене модуля в "горячем" режиме строго соблюдать последовательность действий, описанную в документации, и использовать только оригинальные модули GE.

9. Регулярно проверять обновления прошивки на сайте поддержки GE и при необходимости обновлять модули с соблюдением процедур.

10. Обеспечить защиту от несанкционированного доступа к контроллеру через сеть (firewall, парольная защита).
    Соблюдение этих простых правил гарантирует, что GE IS415UCVGH1A V7666-111000 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежное и эффективное управление энергетическим оборудованием, что критически важно для стабильной работы электростанций и промышленных объектов.
