Описание продукта

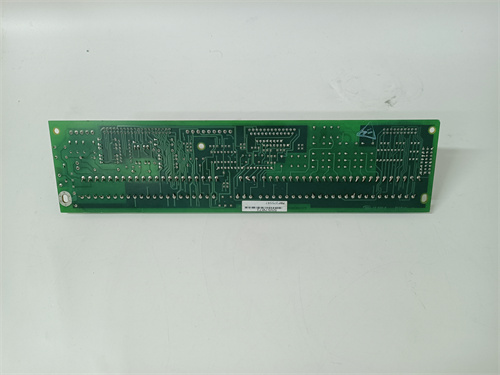

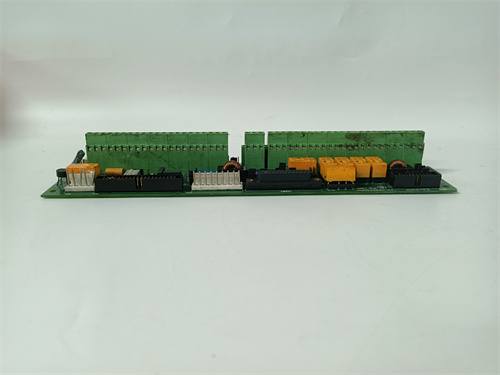

Плата интерфейса термопары GE 531X305NTBAPG1 выполнена в формате печатной платы для монтажа в шасси или стойки систем управления приводами GE. Устройство имеет многослойную печатную плату с высококачественными компонентами, устойчивыми к вибрациям, перепадам температур и электромагнитным помехам. На лицевой панели платы расположены разъемы для подключения термопар, а также светодиодные индикаторы состояния и диагностики. Модель GE 531X305NTBAPG1 оснащена схемами компенсации температуры холодного спая, усилителями и аналого-цифровыми преобразователями для точного измерения сигналов термопар. Встроенная гальваническая развязка защищает внутренние цепи контроллера от помех и перенапряжений.

Технические параметры

• Тип устройства: Плата интерфейса термопары.

• Количество каналов: 8 дифференциальных входов для термопар.

• Поддерживаемые типы термопар (программируемые):

• J (железо-константан);

• K (хромель-алюмель);

• T (медь-константан);

• E (хромель-константан);

• R (платина-родий/платина);

• S (платина-родий/платина);

• B (платина-родий/платина-родий).

• Диапазон измерения: Зависит от типа термопары (например, для типа K: от -200°C до +1372°C).

• Основная погрешность: ±0.1% от диапазона + компенсация холодного спая (типовое значение).

• Компенсация температуры холодного спая: Встроенная, с использованием термистора или датчика PT100.

• Разрешение АЦП: 16 бит.

• Гальваническая развязка: 500 В переменного тока между каналами и внутренней логикой.

• Подавление помех: 60 дБ на 50/60 Гц (встроенный фильтр).

• Время преобразования: 100 мс на канал (типовое).

• Диагностика: Обнаружение обрыва термопары для каждого канала.

• Индикация: Светодиоды состояния каналов и питания.

• Напряжение питания: 5 В и ±15 В постоянного тока (от внутренней шины).

• Потребляемая мощность: Не более 5 Вт.

• Рабочая температура: От 0°C до +55°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Подключение: Через разъемы на передней панели (винтовые клеммные колодки или разъемы DB).

• Совместимость: Системы управления приводами GE серии 531X.

• Сертификаты: CE, UL.

Преимущества и особенности

Главное преимущество GE 531X305NTBAPG1 — это его специализация на измерении температуры с помощью термопар в системах управления электроприводами, обеспечивающая точный и надежный мониторинг температуры двигателей, подшипников и других узлов. Модуль позволяет предотвратить перегрев и аварийные остановы оборудования. Ключевые особенности модели GE 531X305NTBAPG1 включают:

1. Поддержка широкого спектра типов термопар (J, K, T, E, R, S, B) для различных применений.

2. Встроенная компенсация температуры холодного спая, обеспечивающая высокую точность измерений.

3. Гальваническая развязка всех каналов для защиты от помех и перенапряжений.

4. Индивидуальная диагностика каждого канала с обнаружением обрыва термопары.

5. Программируемые фильтры для подавления промышленных помех.

6. Высокое разрешение АЦП (16 бит) для точного измерения температуры.

7. Совместимость с системами управления приводами GE серии 531X.

8. Компактный размер, позволяющий размещать плату в ограниченном пространстве шкафа управления.
   Модуль GE 531X305NTBAPG1 является стандартным решением для измерения температуры в системах управления двигателями GE.

Примеры применения

В промышленности модуль GE 531X305NTBAPG1 используется для мониторинга температуры в различных узлах оборудования:

• Электродвигатели: Контроль температуры обмоток статора и подшипников для предотвращения перегрева и выхода из строя.

• Трансформаторы: Мониторинг температуры масла и обмоток для защиты от перегрузок.

• Генераторы: Измерение температуры подшипников и охлаждающего воздуха.

• Насосы и компрессоры: Контроль температуры подшипников и уплотнений.

• Печи и нагреватели: Измерение температуры в технологических процессах (металлургия, химия).

• Преобразователи частоты: Мониторинг температуры силовых модулей и радиаторов.

• Системы кондиционирования и вентиляции: Контроль температуры воздуха и хладагента.
  Благодаря своей надежности, GE 531X305NTBAPG1 позволяет обеспечить безопасную и эффективную работу электроприводов и другого оборудования.

Сравнение с конкурентами

Если сравнивать GE 531X305NTBAPG1 с аналогичными модулями измерения температуры для термопар других производителей, например, Siemens (серия SM331) или ABB (серия AI625 с поддержкой термопар), то продукт GE выделяется своей специализацией на системах управления двигателями и глубокой интеграцией с платформой 531X. Модель GE 531X305NTBAPG1 выигрывает за счет простоты настройки и надежности в условиях вибраций, характерных для приводов. Конкуренты могут предлагать более высокую плотность каналов или поддержку большего количества типов датчиков, но для применений в составе приводов GE модуль GE 531X305NTBAPG1 является оптимальным выбором.

Рекомендации по выбору и эксплуатации

При выборе GE 531X305NTBAPG1 необходимо убедиться, что поддерживаемые типы термопар и диапазоны измерения соответствуют требованиям конкретного применения. Также важно проверить совместимость с используемым контроллером или приводом GE серии 531X. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать только термопарные провода, соответствующие типу термопары (компенсационные провода), для подключения к модулю.

2. Обеспечить надежное соединение термопар с клеммами модуля, избегая образования паразитных термопар в местах соединений.

3. Применять экранированные кабели для термопар, особенно при прокладке рядом с силовыми цепями, с заземлением экрана с одной стороны.

4. Обеспечить стабильную температуру холодного спая (клеммного блока) для точной компенсации.

5. Регулярно проверять затяжку винтов на клеммных колодках для предотвращения ухудшения контакта.

6. При программировании задавать правильный тип термопары для каждого канала.

7. Использовать функцию обнаружения обрыва термопары для своевременного выявления неисправностей датчиков.

8. Периодически проверять точность измерений путем сравнения с эталонным термометром.

9. Обеспечить свободный доступ воздуха для охлаждения модуля в шкафу управления.
   Соблюдение этих простых правил гарантирует, что GE 531X305NTBAPG1 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая точный и надежный мониторинг температуры в системах управления электроприводами, что необходимо для предотвращения перегревов, аварийных остановов и продления срока службы дорогостоящего оборудования.
