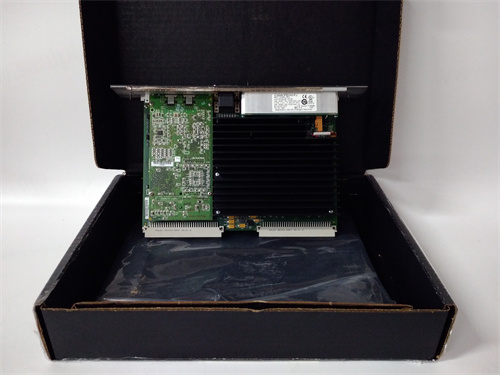

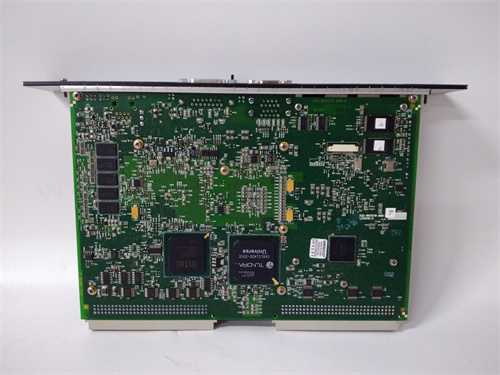

Обзор модуля GE IC698CPE010-JU

Модуль GE IC698CPE010-JU представляет собой высокопроизводительный процессорный модуль (CPU), выпускаемый компанией GE Intelligent Platforms (в настоящее время часть Emerson Electric Co. под брендом GE Automation). Данный модуль относится к серии RX7i PacSystem, которая является одной из наиболее мощных и масштабируемых платформ программируемых логических контроллеров (ПЛК) в портфеле GE. Модель GE IC698CPE010-JU предназначена для выполнения сложных алгоритмов управления, обработки больших массивов данных и обеспечения высокоскоростной связи в ответственных промышленных применениях. Это флагманское решение для автоматизации сложных технологических процессов, требующих высокой производительности и надежности. Более подробно с техническими характеристиками и вариантами исполнения контроллера GE IC698CPE010-JU можно ознакомиться по ссылке.

Технические характеристики

Процессорный модуль GE IC698CPE010-JU обладает следующими ключевыми техническими параметрами:

• Тип устройства: Процессорный модуль (CPU) для ПЛК серии RX7i PacSystem.

• Процессор: Высокопроизводительный 32-битный микропроцессор с тактовой частотой, обеспечивающей быстрое выполнение прикладных программ.

• Память:

• Оперативная память (RAM): 10 МБ для выполнения программ и хранения данных.

• Энергонезависимая память (Flash): Для хранения операционной системы и резервного копирования программы.

• Встроенные коммуникационные порты:

• Два порта Ethernet 10/100 Мбит/с (разъемы RJ45) для подключения к сетям управления, программирования и интеграции с вышестоящими системами (SCADA, MES).

• Последовательный порт RS-232 для локального программирования и подключения устройств.

• Порты USB для загрузки проектов и подключения внешних устройств.

• Поддерживаемые протоколы: SRTP (Service Request Transfer Protocol), Modbus TCP/IP, Ethernet Global Data (EGD) для высокоскоростного обмена данными между контроллерами GE.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния процессора (Run/Stop/Error), активности Ethernet-портов и диагностики.

• Питание: Требует внешнего источника питания от шасси RX7i (обычно через модуль питания серии IC697PWR).

• Монтаж: Устанавливается в стандартное шасси серии RX7i (например, IC698CHS), поддерживая "горячую" замену в соответствующих конфигурациях.

Преимущества и особенности

Использование процессорного модуля GE IC698CPE010-JU в проектах автоматизации дает ряд преимуществ:

• Высокая производительность: Мощный процессор и значительный объем памяти (10 МБ) позволяют контроллеру GE IC698CPE010-JU эффективно обрабатывать сложные программы, включающие математические вычисления, обработку аналоговых сигналов и алгоритмы ПИД-регулирования для тысяч каналов ввода-вывода.

• Встроенные Ethernet-порты: Наличие двух независимых портов Ethernet обеспечивает гибкость при построении сетей управления. Один порт может использоваться для связи с системами визуализации (например, с ранее рассмотренной панелью GE IC754CSX06CTD), а второй - для высокоскоростного обмена данными с другими контроллерами GE IC698CPE010-JU по протоколу EGD. Подробности о настройке Ethernet на GE IC698CPE010-JU доступны по ссылке.

• Масштабируемость: Процессор GE IC698CPE010-JU поддерживает работу с широким спектром модулей ввода-вывода серий RX7i и Series 90-70 (через соответствующие шасси и адаптеры), что позволяет создавать системы практически любой конфигурации и сложности.

• Надежность: Разработан для работы в тяжелых промышленных условиях с повышенными требованиями к виброустойчивости, помехозащищенности и температурному диапазону. Модуль GE IC698CPE010-JU может использоваться в ответственных применениях с требованиями высокой готовности.

• Простота программирования: Поддерживает программирование в среде Proficy Machine Edition (CIMPLICITY Machine Edition) на языках стандарта МЭК 61131-3 (лестничные диаграммы, функциональные блоки, структурированный текст, последовательные функциональные схемы).

Области применения и примеры использования

Контроллер GE IC698CPE010-JU применяется в самых различных отраслях промышленности для автоматизации сложных и ответственных процессов:

1. Нефтегазовая отрасль: Управление технологическими процессами на установках подготовки нефти и газа (УПН, УПГ), газоперекачивающих станциях (ГПС) и нефтеперекачивающих станциях (НПС). Модель GE IC698CPE010-JU обеспечивает надежное управление и мониторинг этих объектов.

2. Нефтепереработка: Автоматизация установок каталитического крекинга, риформинга, гидроочистки на нефтеперерабатывающих заводах (НПЗ), где требуется обработка большого количества сигналов и реализация сложных алгоритмов управления.

3. Энергетика: Управление котельными установками, турбинами и вспомогательным оборудованием на тепловых электростанциях (ТЭС, ТЭЦ). Контроллер GE IC698CPE010-JU может использоваться в системах автоматизации энергоблоков. Примеры применения GE IC698CPE010-JU в энергетике можно найти по ссылке.

4. Водоподготовка и водоотведение: Управление крупными насосными станциями, фильтровальными станциями и очистными сооружениями с тысячами каналов ввода-вывода.

5. Металлургия: Управление прокатными станами, конвейерными линиями и другим тяжелым оборудованием на металлургических комбинатах.

Сравнение с аналогами

Сравним процессорный модуль GE IC698CPE010-JU с аналогичными решениями других производителей:

• С Siemens S7-400 (например, CPU 414-3 или CPU 416-3): Оба контроллера относятся к классу высокопроизводительных ПЛК для сложных задач автоматизации. GE IC698CPE010-JU и S7-400 предлагают схожие возможности по производительности и объему памяти. Выбор между ними часто определяется историческими предпочтениями заказчика, стандартами предприятия и экосистемой используемого программного обеспечения.

• С Rockwell Automation ControlLogix (например, 1756-L73): ControlLogix является прямым конкурентом RX7i. GE IC698CPE010-JU использует среду программирования Proficy Machine Edition, в то время как ControlLogix программируется в RSLogix 5000/Studio 5000. Оба решения обеспечивают высокую производительность и масштабируемость.

• С ABB AC800M (например, ранее рассмотренным ABB PU515A): Оба контроллера предназначены для сложных распределенных систем управления. GE IC698CPE010-JU является флагманом линейки ПЛК GE, в то время как AC800M чаще используется в составе распределенных систем управления (РСУ) в нефтегазовой и химической промышленности.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации процессорного модуля GE IC698CPE010-JU следует учитывать следующие моменты:

• Совместимость с шасси: Убедитесь, что модуль GE IC698CPE010-JU совместим с используемым шасси RX7i. Некоторые старые версии шасси могут требовать обновления прошивки или не поддерживать новые процессоры. Информация о совместимости доступна по ссылке.

• Версия прошивки: Проверьте актуальность версии встроенного ПО (firmware) на модуле GE IC698CPE010-JU. От версии прошивки зависит поддержка новых модулей ввода-вывода и функциональных возможностей.

• Конфигурация памяти: Оцените объем памяти, необходимый для вашего проекта. Модель GE IC698CPE010-JU с 10 МБ памяти подходит для большинства сложных применений, но для особо масштабных проектов может потребоваться процессор с большим объемом памяти.

• Резервирование: Для критически важных применений рассмотрите возможность использования резервированных конфигураций с двумя процессорами GE IC698CPE010-JU в режиме горячего резерва (требуется дополнительное оборудование и лицензии).

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль GE IC698CPE010-JU, обратите внимание на состояние разъемов и отсутствие следов перегрева или повреждений. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
