Обзор системы GE EX2100

Система GE EX2100 представляет собой специализированную цифровую систему возбуждения (Digital Excitation Control System), выпускаемую компанией General Electric (GE) для управления возбуждением синхронных генераторов и крупных электродвигателей. Данная система является частью семейства продуктов GE для энергетического машиностроения и широко применяется на тепловых, гидравлических и атомных электростанциях по всему миру. Система возбуждения GE EX2100 обеспечивает точное регулирование напряжения и реактивной мощности генератора, а также выполняет функции защиты и диагностики, критически важные для надежной и эффективной работы энергоблоков. Более подробно с техническими характеристиками и вариантами исполнения системы GE EX2100 можно ознакомиться по ссылке.

Технические характеристики и компоненты

Система возбуждения GE EX2100 представляет собой комплектное решение, состоящее из нескольких ключевых компонентов:

• Тип системы: Цифровая система возбуждения для синхронных генераторов.

• Основные компоненты:

• Контроллер возбуждения (Exciter Controller): Высокопроизводительный цифровой контроллер на базе архитектуры, аналогичной ранее рассмотренным системам GE IS215UCVEH2AF или GE IS210BPPCH1AEC, реализующий алгоритмы автоматического регулирования напряжения (AVR - Automatic Voltage Regulator), ограничения перегрузки по току ротора и статора, а также функции защиты.

• Тиристорный преобразователь (SCR Bridge): Мощный тиристорный выпрямитель, преобразующий переменное напряжение в регулируемое постоянное напряжение для питания обмотки ротора генератора.

• Система питания (Power Supply System): Обеспечивает питание всех компонентов системы возбуждения, включая контроллеры, цепи управления и тиристорные драйверы.

• Модули ввода-вывода: Специализированные модули для измерения токов и напряжений статора и ротора, а также для формирования управляющих сигналов.

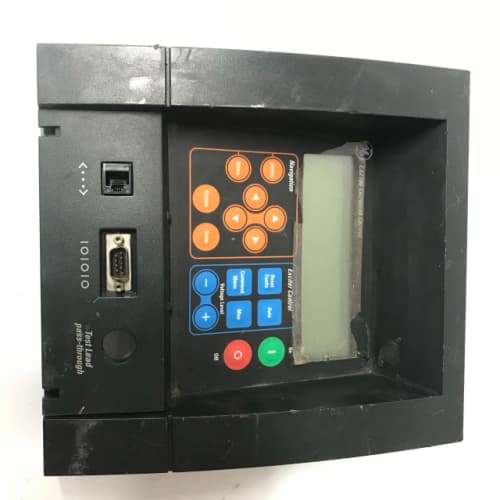

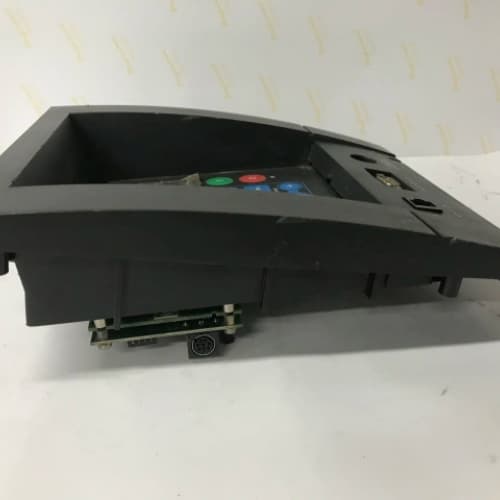

• Панель оператора (HMI): Локальная панель для мониторинга параметров и управления системой возбуждения.

• Типы возбуждения:

• Статическое возбуждение (Static Excitation): Питание обмотки ротора осуществляется от тиристорного преобразователя, подключенного к шинам генератора или трансформатору собственных нужд.

• Бесщеточное возбуждение (Brushless Excitation): Используется вращающийся возбудитель с обращенным генератором и вращающимися тиристорами.

• Защитные функции: Ограничение перегрузки ротора и статора, защита от потери возбуждения, защита от асинхронного хода, максимальная и минимальная токовая защита ротора.

• Коммуникационные протоколы: Modbus RTU/TCP, Ethernet Global Data (EGD) для интеграции с системами управления верхнего уровня (DCS, SCADA).

Преимущества и особенности

Использование системы возбуждения GE EX2100 в проектах генерации электроэнергии дает ряд преимуществ:

• Точное регулирование напряжения: Цифровая система автоматического регулирования напряжения (AVR) обеспечивает высокую точность поддержания напряжения на выводах генератора в статических и динамических режимах, что улучшает качество электроэнергии и устойчивость энергосистемы. Система GE EX2100 способна быстро реагировать на изменения нагрузки и возмущения в сети.

• Повышенная надежность: Модульная конструкция и возможность резервирования критически важных компонентов (контроллеров, тиристорных мостов) обеспечивают высокую надежность и готовность системы возбуждения GE EX2100. При отказе одного из компонентов система продолжает работу без остановки генератора. Подробности о резервировании в системе GE EX2100 доступны по ссылке.

• Интеграция с системами управления: Система GE EX2100 легко интегрируется с распределенными системами управления (РСУ), включая системы GE Mark VIe (с ранее рассмотренными контроллерами GE IS215UCVEH2AF и GE IS210BPPCH1AEC), а также с системами других производителей через стандартные протоколы связи.

• Диагностика и мониторинг: Встроенные функции диагностики позволяют непрерывно контролировать состояние тиристоров, цепей управления и других компонентов системы возбуждения. Данные диагностики могут передаваться в специализированное ПО для анализа и прогнозирования отказов.

• Гибкость конфигурации: Система GE EX2100 может быть сконфигурирована для различных типов генераторов и условий эксплуатации, включая различные уровни мощности, типы охлаждения и требования энергосистемы.

Области применения и примеры использования

Система возбуждения GE EX2100 применяется на различных типах электростанций:

1. Тепловые электростанции (ТЭС, ГРЭС, ТЭЦ): Управление возбуждением турбогенераторов мощностью от десятков до сотен мегаватт, работающих на угле, газе или мазуте. Система GE EX2100 обеспечивает надежное регулирование напряжения на выводах генераторов, питающих энергосистему.

2. Газотурбинные электростанции (ГТЭС): Управление возбуждением генераторов, приводимых газовыми турбинами GE (например, Frame 6, 7, 9) или других производителей. Система GE EX2100 является штатным решением для многих газотурбинных установок GE. Примеры применения GE EX2100 на ГТЭС можно найти по ссылке.

3. Гидроэлектростанции (ГЭС): Управление возбуждением гидрогенераторов различной мощности и конструкции.

4. Атомные электростанции (АЭС): Управление возбуждением турбогенераторов на атомных станциях с реакторами различных типов.

5. Промышленные электростанции: Управление возбуждением генераторов на собственных электростанциях промышленных предприятий (например, на металлургических комбинатах или нефтеперерабатывающих заводах).

Сравнение с аналогами

Сравним систему возбуждения GE EX2100 с аналогичными решениями других производителей:

• С ABB Unitrol 6000/6000: ABB Unitrol является прямым конкурентом GE EX2100 на мировом рынке систем возбуждения. Обе системы предлагают схожий набор функций, включая цифровое регулирование, резервирование и диагностику. Выбор между ними часто определяется типом установленного на электростанции генератора: для генераторов GE предпочтительнее GE EX2100, для генераторов ABB - Unitrol.

• С Siemens THYRIPOL / SITOR: Siemens также предлагает собственные системы возбуждения для синхронных генераторов. GE EX2100 широко распространен на объектах с парком турбин GE, в то время как Siemens THYRIPOL чаще встречается на электростанциях с турбинами Siemens.

• С Basler Electric DECS-400/500: Basler предлагает системы возбуждения для генераторов меньшей мощности и для применений, не требующих такого уровня резервирования и сложности, как GE EX2100. GE EX2100 ориентирован на крупные генераторы энергосистемы с высокими требованиями к надежности и быстродействию.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации системы возбуждения GE EX2100 следует учитывать следующие моменты:

• Тип генератора и параметры: При выборе системы GE EX2100 необходимо учитывать тип генератора (мощность, напряжение, ток ротора, тип охлаждения) и требования энергосистемы к регулированию напряжения и реактивной мощности.

• Резервирование: Для ответственных применений рекомендуется использовать конфигурации с резервированием контроллеров и тиристорных мостов для обеспечения максимальной надежности. Подробности о доступных опциях резервирования для GE EX2100 представлены по ссылке.

• Интеграция с существующей АСУ ТП: Убедитесь, что система GE EX2100 поддерживает необходимые протоколы связи для интеграции с существующей распределенной системой управления (РСУ) на вашем объекте.

• Квалификация персонала: Обслуживание и настройка системы GE EX2100 требуют специальной подготовки. Рекомендуется обеспечить обучение персонала или привлекать специалистов, сертифицированных GE.

• Состояние компонентов при модернизации: При модернизации существующей системы возбуждения на GE EX2100 необходимо оценить состояние генератора и вспомогательного оборудования, а также разработать проект с учетом всех требований безопасности и нормативной документации.
