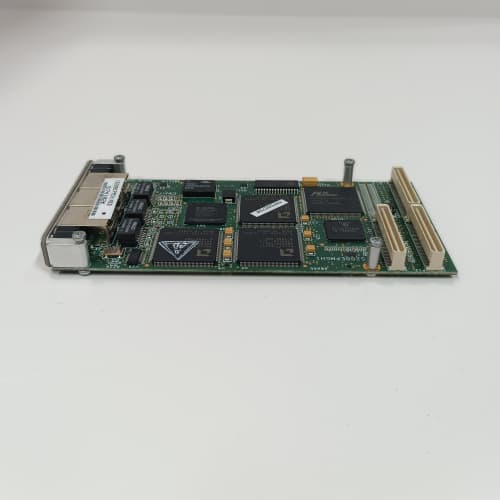

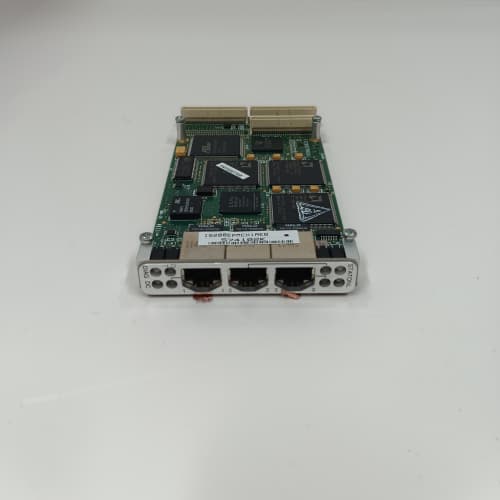

Обзор модуля GE IS200EPMCH1

Модуль GE IS200EPMCH1 представляет собой специализированный компонент систем управления, выпускаемый компанией General Electric (GE) для использования в промышленных турбинных установках и других высокотехнологичных применениях. Данный модуль относится к линейке оборудования Mark VI, разработанной GE для управления газовыми и паровыми турбинами, компрессорами и генераторами. Модель GE IS200EPMCH1 идентифицируется как плата управления электроприводом (Electric Power Module Card) или модуль управления исполнительными механизмами, предназначенный для управления различными исполнительными устройствами в системе турбины. Это надежное устройство обеспечивает критически важное управление вспомогательными механизмами и системами в турбинных установках. Более подробно с техническими характеристиками и вариантами исполнения модуля GE IS200EPMCH1 можно ознакомиться по ссылке.

Технические характеристики

Плата управления GE IS200EPMCH1 обладает следующими ключевыми техническими параметрами (типовые характеристики для оборудования Mark VI данного класса):

• Тип устройства: Плата управления электроприводом/исполнительными механизмами для систем Mark VI.

• Назначение: Управление различными исполнительными механизмами в системе турбины, включая клапаны, заслонки, насосы и другие вспомогательные устройства.

• Количество каналов: Многоканальная архитектура (количество каналов зависит от конкретной конфигурации и прошивки).

• Типы выходных сигналов:

• Дискретные выходы (транзисторные или релейные) для управления пускателями, контакторами и другими дискретными устройствами.

• Аналоговые выходы (4-20 мА или 0-10 В) для управления пропорциональными клапанами и позиционерами.

• Типы входных сигналов:

• Дискретные входы для приема сигналов обратной связи от концевых выключателей, датчиков положения и других дискретных устройств.

• Аналоговые входы для приема сигналов от датчиков обратной связи (положение, давление и т.д.).

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каналов, наличия питания и диагностики.

• Гальваническая развязка: Наличие оптической развязки для защиты управляющей электроники от помех со стороны полевых цепей.

• Питание: Требует стабилизированного питания от внутренней шины шасси Mark VI (обычно +5 В DC, +24 В DC).

• Монтаж: Устанавливается в стандартное шасси систем GE Mark VI.

Преимущества и особенности

Использование платы управления GE IS200EPMCH1 в системах управления турбинами дает ряд преимуществ:

• Интегрированное управление: Модуль объединяет функции управления различными исполнительными механизмами в одном устройстве, что упрощает архитектуру системы и снижает стоимость. GE IS200EPMCH1 позволяет централизованно управлять вспомогательными системами турбины.

• Надежность: Разработан для работы в тяжелых промышленных условиях с высокими требованиями к безотказности. Модуль GE IS200EPMCH1 рассчитан на длительный срок службы и устойчив к вибрации, перепадам температур и электромагнитным помехам.

• Гибкость конфигурации: Возможность настройки типов входов и выходов (дискретные/аналоговые) под конкретные требования применения. Модуль GE IS200EPMCH1 может быть сконфигурирован в среде ToolboxST для работы с различными типами исполнительных механизмов. Подробности о настройке GE IS200EPMCH1 доступны по ссылке.

• Интеграция с системой Mark VI: Модуль GE IS200EPMCH1 полностью интегрирован с контроллерами и коммуникационными модулями Mark VI, включая ранее рассмотренные GE IS215UCVEH2AF и GE IS210BPPCH1AEC, обеспечивая единую среду управления и диагностики.

• Диагностика: Встроенные функции самодиагностики и светодиодная индикация позволяют оперативно выявлять проблемы с каналами управления и полей.

Области применения и примеры использования

Модуль GE IS200EPMCH1 применяется в системах управления вращающимся оборудованием для управления вспомогательными механизмами:

1. Газовые турбины GE: Управление вспомогательными системами газовых турбин GE, включая маслонасосы, вентиляторы охлаждения, заслонки воздухозаборника и другие механизмы. Модуль GE IS200EPMCH1 обеспечивает надежное управление этими системами, критически важными для работы турбины.

2. Паровые турбины: Управление вспомогательными механизмами паровых турбин, такими как маслонасосы, системы охлаждения и вентиляции.

3. Компрессорные станции: Управление вспомогательными системами газоперекачивающих агрегатов, включая системы маслоснабжения, охлаждения и вентиляции. Примеры применения GE IS200EPMCH1 на компрессорных станциях можно найти по ссылке.

4. Генераторы: Управление вспомогательными системами генераторов, включая системы охлаждения водородом (для турбогенераторов) и системы смазки.

Сравнение с аналогами

Сравним плату управления GE IS200EPMCH1 с аналогичными решениями других производителей:

• С Woodward (контроллеры управления вспомогательными системами): Woodward предлагает специализированные контроллеры для управления вспомогательными системами турбин и двигателей. GE IS200EPMCH1 является "родным" решением для систем Mark VI, обеспечивая наилучшую интеграцию с контроллерами GE.

• С Siemens (модули для систем T3000): Siemens использует собственные модули управления вспомогательными системами в системах T3000. Выбор между GE и Siemens обычно диктуется типом установленного на объекте основного оборудования.

• С ABB (модули для систем управления турбинами): ABB также предлагает решения для управления турбинами и их вспомогательными системами. GE IS200EPMCH1 оптимизирован для работы в экосистеме GE Mark VI.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации платы управления GE IS200EPMCH1 следует учитывать следующие моменты:

• Совместимость с версией системы Mark VI: Убедитесь, что модуль GE IS200EPMCH1 совместим с версией вашей системы Mark VI и используемым контроллером (например, GE IS215UCVEH2AF). Информация о совместимости доступна по ссылке.

• Конфигурация типов входов/выходов: В среде ToolboxST правильно настройте типы входов и выходов для каждого канала модуля GE IS200EPMCH1 в соответствии с подключаемыми полевыми устройствами.

• Правильное подключение полевых цепей: Соблюдайте полярность и уровни напряжений при подключении исполнительных механизмов и датчиков обратной связи к модулю GE IS200EPMCH1. Неправильное подключение может привести к выходу модуля из строя.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль GE IS200EPMCH1, обратите внимание на состояние разъемов и отсутствие следов перегрева или повреждений на печатной плате. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
