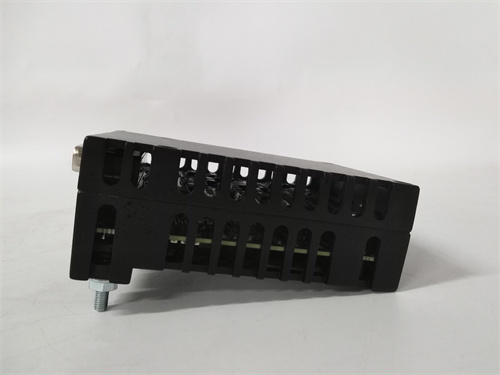

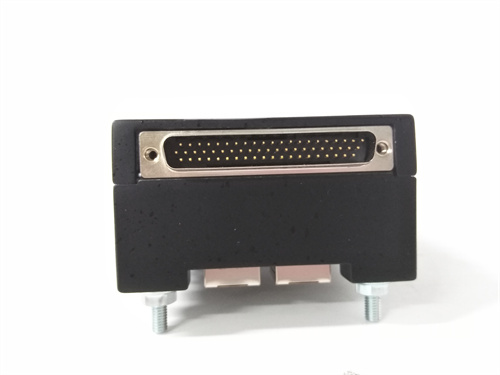

Обзор модуля GE IS220PDOAH1B

Модуль GE IS220PDOAH1B представляет собой специализированный компонент систем управления, выпускаемый компанией General Electric (GE) для использования в промышленных турбинных установках и других высокотехнологичных применениях. Данный модуль относится к линейке оборудования Mark VIe, разработанной GE для управления газовыми и паровыми турбинами, компрессорами и генераторами. Модель GE IS220PDOAH1B идентифицируется как модуль дискретного вывода (Discrete Output Module) с высоким током нагрузки, предназначенный для управления различными исполнительными механизмами, требующими значительной мощности, такими как соленоидные клапаны, контакторы, пускатели двигателей и другие устройства. Это надежное устройство обеспечивает коммутацию мощных нагрузок в системе управления турбиной. Более подробно с техническими характеристиками и вариантами исполнения модуля GE IS220PDOAH1B можно ознакомиться по ссылке.

Технические характеристики

Модуль дискретного вывода GE IS220PDOAH1B обладает следующими ключевыми техническими параметрами:

• Тип устройства: Модуль дискретного вывода (Discrete Output Module) с высоким током нагрузки для систем Mark VIe.

• Назначение: Коммутация мощных нагрузок постоянного или переменного тока (соленоидные клапаны, контакторы, пускатели, сигнальные лампы).

• Количество каналов: 16 каналов дискретного вывода.

• Тип выходов: Транзисторные ключи или реле (зависит от конкретной модификации), оптимизированные для коммутации высоких токов.

• Выходное напряжение: 24 В DC (постоянный ток) или 120 В AC (переменный ток) - в зависимости от исполнения.

• Выходной ток: Высокий ток на канал (до 2 А и более), позволяющий напрямую управлять мощными нагрузками без использования промежуточных реле.

• Защита: Встроенная защита от короткого замыкания и перегрузки по току для каждого канала.

• Гальваническая развязка: Наличие оптической развязки между полевыми цепями и внутренней шиной модуля для защиты контроллера от помех и перенапряжений.

• Диагностика: Встроенные функции диагностики (обрыв цепи нагрузки, короткое замыкание, проверка целостности предохранителей) с индикацией на лицевой панели и передачей диагностических сообщений в контроллер.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каждого канала, наличия питания и диагностики.

• Питание: Требует внешнего источника питания для полевых цепей (24 В DC или 120 В AC) и питание от внутренней шины шасси для логических цепей.

• Монтаж: Устанавливается в стандартное шасси систем GE Mark VIe.

Преимущества и особенности

Использование модуля дискретного вывода GE IS220PDOAH1B в системах управления дает ряд преимуществ:

• Высокая нагрузочная способность: Возможность непосредственной коммутации мощных нагрузок (соленоидные клапаны, контакторы) без использования промежуточных реле упрощает схему управления и повышает надежность. Модуль GE IS220PDOAH1B обеспечивает прямой интерфейс между контроллером и силовым полевым оборудованием.

• Диагностика цепей нагрузки: Встроенные функции диагностики позволяют обнаруживать обрыв цепи соленоидного клапана или короткое замыкание в нагрузке, что критически важно для своевременного выявления неисправностей в системе управления турбиной. Подробности о диагностических функциях GE IS220PDOAH1B доступны по ссылке.

• Надежность: Разработан для работы в тяжелых промышленных условиях с высокими требованиями к безотказности. Модуль GE IS220PDOAH1B рассчитан на длительный срок службы и устойчив к вибрации, перепадам температур и электромагнитным помехам.

• Интеграция с системой Mark VIe: Модуль GE IS220PDOAH1B полностью интегрирован с контроллерами и коммуникационными модулями Mark VIe, включая ранее рассмотренные GE IS215UCVEH2AF и GE IS210BPPCH1AEC, обеспечивая единую среду управления и диагностики в ToolboxST.

• Гальваническая развязка: Оптическая развязка каналов защищает внутренние цепи контроллера от высоковольтных помех и переходных процессов, возникающих при коммутации индуктивных нагрузок (катушки контакторов, соленоиды).

Области применения и примеры использования

Модуль GE IS220PDOAH1B применяется в системах управления вращающимся оборудованием для управления мощными исполнительными механизмами:

1. Газовые турбины GE: Управление соленоидными клапанами топливной системы, пускателями маслонасосов, вентиляторами охлаждения и другими мощными нагрузками. Модуль GE IS220PDOAH1B обеспечивает надежную коммутацию этих критически важных устройств.

2. Паровые турбины: Управление соленоидными клапанами системы регулирования, пускателями маслонасосов и другими мощными исполнительными механизмами паровых турбин.

3. Компрессорные станции: Управление соленоидными клапанами антипомпажной защиты, пускателями маслонасосов и вентиляторов охлаждения на газоперекачивающих агрегатах. Примеры применения GE IS220PDOAH1B на компрессорных станциях можно найти по ссылке.

4. Генераторы: Управление системами возбуждения (в части дискретных команд), системами охлаждения и другими вспомогательными механизмами.

Сравнение с аналогами

Сравним модуль дискретного вывода GE IS220PDOAH1B с аналогичными решениями других производителей:

• С Siemens (модули дискретного вывода для систем T3000): Siemens предлагает модули дискретного вывода с высоким током нагрузки для систем управления турбинами. GE IS220PDOAH1B является "родным" решением для систем Mark VIe, обеспечивая наилучшую интеграцию с контроллерами GE и диагностику в ToolboxST.

• С ABB (модули дискретного вывода для систем управления турбинами): ABB также предлагает модули дискретного вывода для управления мощными нагрузками. Выбор между GE и ABB обычно диктуется типом установленного на объекте основного оборудования.

• **С ранее рассмотренным GE IS200EPMCH1: Оба модуля выполняют функции управления, но GE IS220PDOAH1B специализируется именно на дискретном выводе с высокой нагрузочной способностью, в то время как GE IS200EPMCH1 может иметь более универсальные функции, включая аналоговые входы-выходы.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации модуля дискретного вывода GE IS220PDOAH1B следует учитывать следующие моменты:

• Тип напряжения и нагрузочная способность: Убедитесь, что модификация модуля GE IS220PDOAH1B соответствует напряжению питания полевых цепей (24 В DC или 120 В AC) и что ток нагрузки каждого канала не превышает максимально допустимого значения.

• Защита от индуктивных выбросов: При управлении индуктивными нагрузками (катушки контакторов, соленоидные клапаны) рекомендуется устанавливать снабберные цепи или подавляющие диоды параллельно нагрузке для защиты выходных транзисторов модуля GE IS220PDOAH1B.

• Конфигурация в ToolboxST: В среде ToolboxST правильно настройте параметры модуля GE IS220PDOAH1B, включая типы выходов, диагностические функции и реакцию на ошибки.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль GE IS220PDOAH1B, обратите внимание на состояние разъемов и отсутствие следов перегрева или повреждений на печатной плате, особенно в цепях выходных каскадов. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
