Введение: Обзор продукта

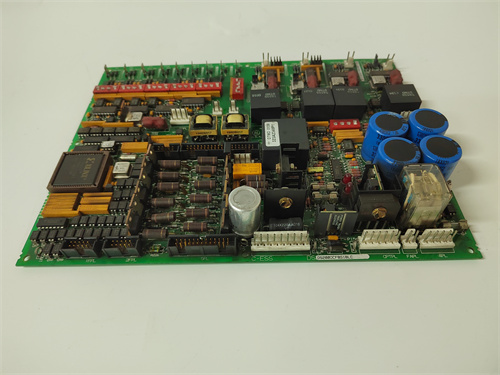

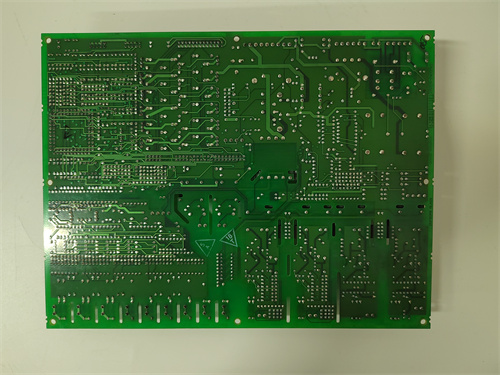

Модель: General Electric DS200AAHAG1AD
DS200AAHAG1AD представляет собой высоконадёжный аналоговый интерфейсный модуль (плату ввода/вывода) из серии Mark V, разработанный компанией General Electric для систем управления паровыми и газовыми турбинами. Этот модуль является частью архитектуры Speedtronic™ и обеспечивает связь между полевыми датчиками (температура, давление, вибрация) и цифровым контроллером турбины. DS200AAHAG1AD отличается повышенной помехозащищённостью и гальванической развязкой каналов, что критично для энергетического оборудования.

Технические параметры

• Количество аналоговых входов: 8 дифференциальных или 16 однополюсных (конфигурируется программно)

• Диапазон входного сигнала: ±10 В, 0–10 В, 4–20 мА (с внешним шунтом)

• Разрешение АЦП: 12 бит (плюс знак)

• Точность: ±0,25 % от полной шкалы при 25 °C

• Гальваническая изоляция: 1500 В (между каналами и шиной контроллера)

• Рабочее напряжение: +5 В DC и ±15 В DC (от системной шины Mark V)

• Потребляемая мощность: 6 Вт (типовое)

• Диапазон рабочих температур: –30…+65 °C

• Степень защиты: IP20 (при установке в закрытом шкафу)

В отличие от более простой версии DS200AAHAG1AC, данная модификация имеет улучшенную фильтрацию высокочастотных помех и расширенный диапазон рабочих температур, что делает DS200AAHAG1AD предпочтительным выбором для наружных газораспределительных пунктов.

Преимущества и особенности

• Встроенная диагностика состояния каналов — каждый вход оснащён светодиодным индикатором превышения допустимого уровня сигнала (over-range/under-range).

• Программируемый фильтр низких частот (50/60 Гц) подавляет наводки от силовых линий без внешних конденсаторов.

• Горячая замена (Hot Swap) — модуль можно извлекать и устанавливать при включённой системе (при условии, что шина поддерживает эту функцию).

• Автокалибровка — встроенный опорный источник напряжения позволяет проводить самодиагностику без отключения полевых цепей.

• Двойная маркировка разъёмов — упрощает монтаж и снижает риск ошибок при подключении термопар и токовых петель.

Эти свойства делают DS200AAHAG1AD незаменимым компонентом в системах, где отказ канала измерения может привести к аварийной остановке турбины. По сравнению с устаревшей серией DS200AAHAG1 (без буквенного индекса), новый модуль имеет более высокую защиту от электростатических разрядов (до 8 кВ).

Области применения и реальные кейсы

1. Газотурбинные электростанции (ГТЭС)

На объектах мощностью 25–150 МВт модуль DS200AAHAG1AD используется для сбора сигналов с датчиков температуры выхлопных газов (термопары типа K) и давления топлива. В одном из проектов в Сибири замена старых плат на DS200AAHAG1AD позволила снизить уровень ложных аварийных отключений на 40% благодаря улучшенной фильтрации.

2. Компрессорные станции магистральных газопроводов

Здесь DS200AAHAG1AD подключается к вибродатчикам (пьезоакселерометры) и датчикам масляного давления. Высокая линейность АЦП обеспечивает точность измерения вибрации в диапазоне 0–100 мкм, что критично для прогнозирования остаточного ресурса подшипников.

3. Геотермальные и гидроэлектростанции

В условиях высокого уровня электромагнитных помех от мощных генераторов DS200AAHAG1AD демонстрирует стабильность измерений, которую не могут обеспечить модули общего назначения. На одной из ГЭС в Карелии данный модуль работает в связке с контроллером Mark V, передавая данные о температуре обмоток статора.

Сравнение с конкурентами

Главное преимущество DS200AAHAG1AD — специализация на турбинном оборудовании и глубокая интеграция с диагностическими протоколами Mark V. В то время как универсальные PLC-модули требуют дополнительных согласующих усилителей, DS200AAHAG1AD имеет встроенные программируемые аттенюаторы для работы с термопарами напрямую.

Рекомендации по выбору

• Выбирайте DS200AAHAG1AD, если:

• Ваша система управления построена на базе контроллеров GE Mark V или Mark VI.

• Требуется одновременный опрос более 10 аналоговых каналов с различными типами сигналов (термопары, токовые петли, потенциометры).

• Условия эксплуатации включают низкие температуры (ниже –10 °C) или интенсивные вибрации.

• Обратите внимание на модификацию DS200AAHAG1AE (с увеличенным объёмом встроенной памяти для лога трендов), если вы планируете запись исторических данных без использования внешнего ПК.

• Для проектов с ограниченным бюджетом можно рассмотреть б/у-экземпляры DS200AAHAG1AD, но обязательно запросите отчёт о проверке калибровки (не старше 12 месяцев).

• При замене старой платы DS200AAHAG1 на DS200AAHAG1AD убедитесь, что версия прошивки контроллера Mark V — не ниже 5.0, иначе модуль не будет корректно идентифицироваться системой.

Важные предостережения

1. Питание шины — никогда не подключайте DS200AAHAG1AD к внешнему источнику 24 В напрямую; модуль получает питание исключительно от системной платы Mark V через 40-контактный разъём. Подача внешнего напряжения выведет из строя входной стабилизатор.

2. Заземление экранов кабелей — для достижения заявленной точности (±0,25 %) обязательно заземляйте экран каждого кабеля только на стороне модуля (одноточечное заземление). Двустороннее заземление создаёт паразитные земляные петли, что снижает помехозащищённость.

3. Термопары — при подключении термопар типа S или R используйте компенсационные провода строго того же типа; применение медных проводов приведёт к систематической ошибке до 15 °C.

4. Электростатическая защита — при монтаже/демонтаже DS200AAHAG1AD обязательно используйте заземлённый браслет, так как входные операционные усилители чувствительны к разрядам статического электричества (ESD > 2 кВ уже могут повредить их).

5. Температурный градиент — избегайте установки модуля вблизи мощных нагревательных элементов (радиаторов, силовых транзисторов). Рекомендуемый воздушный зазор — не менее 50 мм со всех сторон для естественной конвекции.

При соблюдении этих правил эксплуатации DS200AAHAG1AD сохраняет калибровку в течение 5 лет и выдерживает до 20 000 циклов подключения/отключения разъёмов.

Итоговое резюме

General Electric DS200AAHAG1AD — это специализированное, высоконадёжное решение для задач сбора аналоговых данных в критической инфраструктуре. Его архитектура ориентирована на турбины и крупные компрессоры, где универсальные модули PLC часто отказывают из-за вибрации или помех. Несмотря на кажущуюся простоту (12-битное разрешение), реальная эффективность DS200AAHAG1AD раскрывается через интеграцию с системой диагностики Mark V — она позволяет обнаруживать дрейф датчиков задолго до появления аварийных уставок. Если ваша задача — это модернизация энергетического объекта с сохранением существующей архитектуры управления, DS200AAHAG1AD станет самым надёжным и экономически оправданным выбором.
