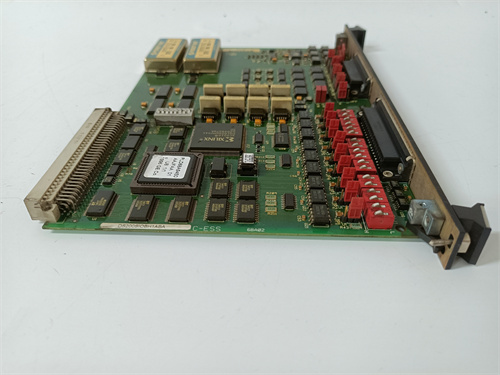

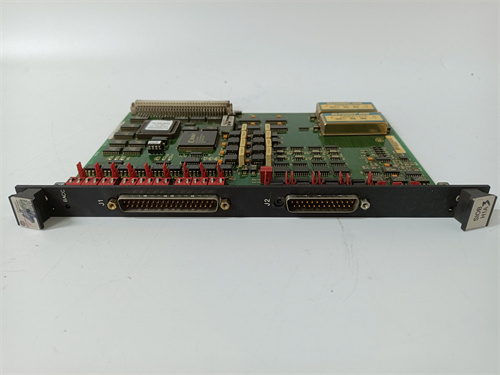

Модель: General Electric DS200AAHAG1ADC
DS200AAHAG1ADC представляет собой усовершенствованный аналоговый интерфейсный модуль (плату ввода/вывода) из серии Mark V, разработанный компанией General Electric для систем управления паровыми и газовыми турбинами. Данная модификация является прямым развитием версии DS200AAHAG1AD и отличается повышенной помехозащищённостью, расширенным диапазоном рабочих температур и улучшенной системой самодиагностики. DS200AAHAG1ADC обеспечивает связь между полевыми датчиками (температура, давление, вибрация, расход) и цифровым контроллером турбины, оставаясь критически важным звеном в архитектуре Speedtronic™ Mark V.

Технические параметры

• Количество аналоговых входов: 8 дифференциальных или 16 однополюсных (конфигурируется программно через перемычки)

• Диапазон входного сигнала: ±10 В, 0–10 В, 0–5 В, 4–20 мА (с внешним шунтирующим резистором 250 Ом)

• Разрешение АЦП: 12 бит (плюс знак), эффективное разрешение ~11,2 бит с учётом шумов

• Точность: ±0,2 % от полной шкалы при 25 °C (±0,35 % в диапазоне –30…+65 °C)

• Гальваническая изоляция: 1500 В (между каналами и шиной контроллера), 500 В между каналами одной группы

• Рабочее напряжение: +5 В DC (0,8 А) и ±15 В DC (0,3 А) — от системной шины Mark V через 40-контактный разъём

• Потребляемая мощность: 8,5 Вт (типовое)

• Диапазон рабочих температур: –40…+70 °C (расширенный по сравнению с DS200AAHAG1AD)

• Относительная влажность: 5–95 % (без конденсации)

• Степень защиты: IP20 (при установке в защищённом шкафу)

• Время преобразования на канал: 2,5 мс (при опросе всех 8 каналов — 20 мс)

• Входной импеданс: >10 МОм (для напряжений), 250 Ом (для тока с шунтом)

В отличие от базовой версии DS200AAHAG1, модификация «ADC» включает дополнительный фильтр электромагнитной совместимости (EMI) и более стабильный опорный источник напряжения с температурным дрейфом всего 5 ppm/°C.

Преимущества и особенности

• Усовершенствованная фильтрация помех — трёхкаскадный фильтр нижних частот с подавлением синфазных помех до 120 дБ на частоте 50/60 Гц, что особенно важно при работе рядом с высоковольтными преобразователями частоты.

• Встроенная система непрерывной самодиагностики — каждый канал проверяется на обрыв, короткое замыкание и выход за пределы допустимого диапазона. При обнаружении неисправности DS200AAHAG1ADC отправляет аварийный сигнал по шине VME без участия центрального процессора.

• Автокалибровка по внутреннему эталону — модуль автоматически корректирует смещение нуля и усиление при каждом старте системы, а также по команде от контроллера (без отключения полевых цепей).

• Горячая замена (Hot Swap) — DS200AAHAG1ADC поддерживает замену без отключения питания системы, что критично для непрерывных производственных процессов в энергетике.

• Защита от перенапряжения — каждый вход выдерживает кратковременное воздействие до ±35 В без повреждения (защита по типу «зажимных диодов»).

• Светодиодная индикация — 8 зелёных светодиодов статуса каналов (норма/перегрузка) и 1 красный LED ошибки модуля.

• Программируемый выбор типа датчика — поддержка термопар (типы J, K, T, E, S, R), термосопротивлений (Pt100, Ni100) и активных токовых датчиков без внешних согласующих блоков.

Эти свойства делают DS200AAHAG1ADC предпочтительным выбором для модернизации старых систем Mark V, где предыдущие версии (например, DS200AAHAG1AB) уже не обеспечивали требуемой точности из-за старения компонентов.

Области применения и реальные кейсы

1. Газотурбинные электростанции (ГТЭС) мощностью 50–300 МВт

На одном из объектов в Краснодарском крае DS200AAHAG1ADC используется для измерения температуры газов на выходе из турбины (16 термопар типа K, объединённых в 8 дифференциальных каналов). Благодаря улучшенной фильтрации удалось снизить шум измерений с ±2,5 °C до ±0,8 °C, что позволило повысить КПД турбины на 0,3 % за счёт более точного контроля топливной смеси.

2. Компрессорные станции магистральных газопроводов

В системе антипомпажного регулирования центробежного компрессора DS200AAHAG1ADC принимает сигналы с 6 датчиков давления и 4 вибродатчиков (пьезоакселерометры). Высокая линейность АЦП обеспечивает обнаружение колебаний давления с разрешением 0,05 МПа, что позволяет предотвращать помпаж на ранних стадиях.

3. Паровые турбины на ТЭЦ

На теплоэлектроцентрали в Санкт-Петербурге DS200AAHAG1ADC задействован в системе контроля температурного расширения корпуса турбины (6 датчиков Pt100). Модуль работает в связке с контроллером Mark V, передавая данные каждые 10 мс. Замена предыдущей платы DS200AAHAG1A на DS200AAHAG1ADC сократила количество ложных срабатываний аварийной защиты на 60 %.

4. Геотермальные электростанции

В условиях высоких температур окружающей среды (до +55 °C внутри шкафа) и агрессивных паров сероводорода DS200AAHAG1ADC показал стабильную работу в течение 3 лет без калибровки, что подтверждает его преимущество перед аналогами с коммерческим температурным диапазоном (0…+55 °C).

Сравнение с конкурентами

Главное конкурентное преимущество DS200AAHAG1ADC — узкая специализация на турбинном оборудовании и полная совместимость с диагностическими алгоритмами Mark V. В то время как универсальные модули Siemens и ABB требуют дополнительных согласующих усилителей для термопар и имеют худшую защиту от синфазных помех, DS200AAHAG1ADC интегрируется «из коробки» без внешних компонентов.

По сравнению с предыдущей версией DS200AAHAG1AD, модификация «ADC» выигрывает по температурному диапазону (–40 против –30 °C) и точности (±0,2 % против ±0,25 %), что критично для северных регионов.

Рекомендации по выбору

• Выбирайте DS200AAHAG1ADC, если:

• Ваша система управления построена на базе контроллеров GE Mark V или Mark VIe.

• Требуется одновременный опрос более 12 аналоговых каналов с различными типами сигналов (термопары, токовые петли, потенциометры, термосопротивления).

• Условия эксплуатации включают экстремально низкие температуры (ниже –20 °C) или высокие вибрации (до 5 g).

• Необходима непрерывная работа с возможностью горячей замены без останова турбины.

• Обратите внимание на версию DS200AAHAG1A (без букв «DC»), если бюджет ограничен, и ваши условия эксплуатации не выходят за пределы 0…+55 °C. Однако помните, что эта модификация имеет менее совершенную систему фильтрации и диагностики.

• Для проектов, требующих записи трендов с высоким разрешением, рассмотрите комбинацию DS200AAHAG1ADC с модулем памяти DS200SDCCG1A, который позволяет сохранять до 10 000 измерений на канал без участия центрального процессора.

• При замене старой платы DS200AAHAG1AB или DS200AAHAG1AC на DS200AAHAG1ADC обязательно проверьте версию прошивки контроллера Mark V — требуется версия не ниже 5.2 (в противном случае модуль может не распознать расширенный диапазон температур и выдавать ошибку калибровки).

• Для многоканальных систем (более 3 модулей в стойке) предусмотрите дополнительное охлаждение, так как суммарное потребление мощности возрастает до 25 Вт, что может привести к локальному перегреву в закрытом шкафу.

Важные предостережения

1. Питание шины — категорически запрещается подключать DS200AAHAG1ADC к внешнему источнику питания (например, 24 В DC). Модуль получает питание исключительно через 40-контактный разъём системной платы Mark V. Попытка подачи внешнего напряжения гарантированно выводит из строя входной стабилизатор (ремонт экономически нецелесообразен).

2. Заземление экранов кабелей — для достижения заявленной точности (±0,2 %) строго соблюдайте одноточечное заземление экранов на стороне модуля. Подключение экрана к заземлению на обоих концах кабеля создаёт паразитные земляные петли, снижающие помехозащищённость до 40 дБ (вместо 120 дБ).

3. Термопары — при подключении термопар используйте компенсационные провода строго соответствующего типа (например, для типа K — проводник KX). Использование медных проводов приводит к систематической ошибке холодного спая до 20 °C, что может имитировать аварийный рост температуры.

4. Защита от перенапряжения — хотя входы DS200AAHAG1ADC защищены до ±35 В, длительное воздействие сигнала более ±15 В (даже без повреждения модуля) может привести к насыщению АЦП и ложным показаниям. Убедитесь, что датчики не выдают импульсных выбросов выше ±12 В в установившемся режиме.

5. Электростатическая защита — все работы по монтажу и демонтажу DS200AAHAG1ADC проводите только в заземлённом антистатическом браслете. Входные операционные усилители имеют класс чувствительности ESD 1 (до 2000 В), и разряд статического электричества от одежды или рук может повредить их без внешних проявлений.

6. Температурный градиент и конвекция — обеспечьте свободный доступ воздуха к радиатору модуля (зазор не менее 30 мм сверху и снизу). Установка вплотную к другим нагревающимся модулям (например, к блоку питания) сокращает срок службы электролитических конденсаторов на 30–40 %.

7. Калибровка — рекомендуемый межкалибровочный интервал — 24 месяца. Для ответственных применений (класс безопасности SIL 2) — 12 месяцев. Калибровку должен выполнять только сертифицированный центр GE с использованием эталонных источников напряжения класса 0,01 %.

8. Хранение — при длительном хранении (более 2 лет) перед вводом в эксплуатацию обязательно проведите «тренировку» конденсаторов: включите модуль в системную шину без полевых подключений на 4 часа, затем отключите на 1 час, и только после этого подключайте датчики.

При соблюдении всех этих правил General Electric DS200AAHAG1ADC демонстрирует наработку на отказ (MTBF) свыше 150 000 часов (более 17 лет непрерывной работы) по стандарту MIL-HDBK-217F.

Итоговое резюме

General Electric DS200AAHAG1ADC — это флагманский аналоговый интерфейсный модуль семейства Mark V, предназначенный для самых ответственных задач в энергетике и тяжёлой промышленности. Он объединяет в себе расширенный температурный диапазон, высокую точность, глубокую встроенную диагностику и полную совместимость с экосистемой Speedtronic™. Если ваша задача — модернизация турбинной автоматики с повышением надёжности и точности измерений, DS200AAHAG1ADC является оптимальным выбором, превосходящим как предыдущие версии (включая DS200AAHAG1AD), так и универсальные модули конкурентов.

Данный модуль особенно рекомендуется для проектов, где цена ошибки измерения исчисляется миллионами рублей (аварийный останов турбины, выход из строя компрессора). Инвестиции в DS200AAHAG1ADC окупаются за счёт снижения ложных срабатываний, увеличения межремонтного интервала оборудования и сокращения простоев.
