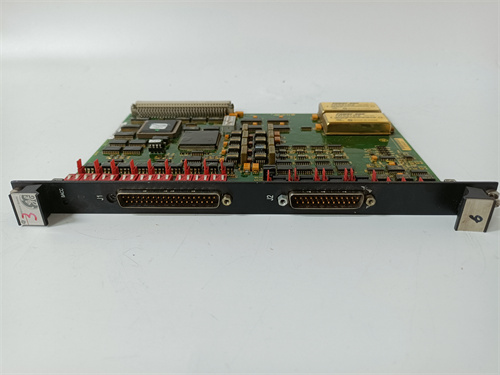

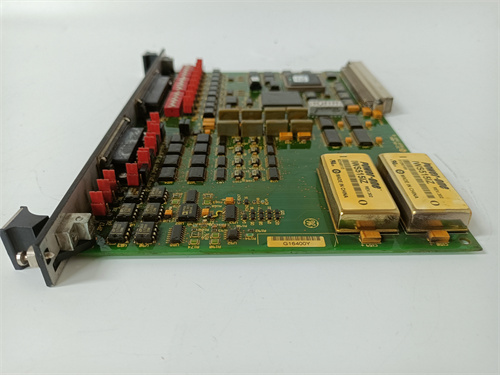

Модель: General Electric DS200AAHAG2A
DS200AAHAG2A — это аналоговый интерфейсный модуль (плата ввода/вывода) из серии Mark V компании GE Speedtronic™, предназначенный для систем управления газовыми и паровыми турбинами. Данная модель занимает промежуточное положение между базовой версией DS200AAHAH1A и более продвинутой DS200AAHAG1ADC. DS200AAHAG2A предлагает увеличенное количество каналов и улучшенные характеристики по сравнению с младшей моделью, но сохраняет упрощённую конструкцию без поддержки горячей замены и расширенного температурного диапазона.

Технические параметры

• Количество аналоговых входов: 8 дифференциальных (или 16 однополюсных)

• Диапазон входного сигнала: ±10 В, 0–10 В, 4–20 мА (с внешним шунтирующим резистором)

• Разрешение АЦП: 12 бит (плюс знак)

• Точность: ±0,3 % от полной шкалы при 25 °C

• Гальваническая изоляция: 1000 В (между каналами и шиной контроллера)

• Рабочее напряжение: +5 В DC и ±15 В DC (от системной шины Mark V)

• Потребляемая мощность: 7 Вт

• Диапазон рабочих температур: 0…+60 °C

• Горячая замена (Hot Swap): Нет

• Входной импеданс: >5 МОм (для напряжений), 250 Ом (для тока)

• Время преобразования на канал: 3 мс

По сравнению с DS200AAHAH1A, модель DS200AAHAG2A предлагает вдвое больше каналов (8 против 4), более высокое разрешение (12 бит против 10) и лучшую изоляцию (1000 В против 500 В). Однако она уступает DS200AAHAG1ADC по температурному диапазону и отсутствию Hot Swap.

Преимущества и особенности

• Увеличенная плотность каналов — 8 дифференциальных входов в стандартном исполнении позволяют подключать до 16 датчиков в однополюсном режиме, что экономит место в стойке.

• Встроенная фильтрация — двухкаскадный фильтр нижних частот с подавлением синфазных помех до 80 дБ на частоте 50/60 Гц.

• Индикация состояния — 8 зелёных светодиодов для контроля активности каналов и 1 красный LED ошибки модуля.

• Программируемые перемычки — возможность выбора режима работы (дифференциальный/однополюсный) и типа входного сигнала без изменения прошивки.

• Надёжность — проверенная конструкция с применением промышленных компонентов, рассчитанных на длительный срок службы.

Эти особенности делают DS200AAHAG2A хорошим компромиссом между ценой и функциональностью для систем, где Hot Swap и расширенный температурный диапазон не являются критическими требованиями.

Области применения

• Турбинные установки средней мощности — контроль температуры подшипников, давления масла и охлаждающей жидкости.

• Насосные станции и компрессоры — мониторинг вибрации и температуры нагнетания.

• Котельные агрегаты — измерение давления пара и температуры дымовых газов.

• Модернизация старых систем — замена устаревших модулей DS200AAHAG1 (без буквенных индексов) на более современную версию DS200AAHAG2A с сохранением схемы подключения.

Сравнение с конкурентами и родственными моделями

DS200AAHAG2A занимает нишу «золотой середины»: он значительно превосходит DS200AAHAH1A по всем параметрам, но уступает DS200AAHAG1ADC в критических для ответственных применений характеристиках (диапазон температур, Hot Swap, точность). По сравнению с универсальным модулем Siemens, DS200AAHAG2A проигрывает в точности и разрешении, но выигрывает в гальванической изоляции и специализации на турбинном оборудовании.

Рекомендации по выбору

• Выбирайте DS200AAHAG2A, если:

• Вам требуется 8 аналоговых каналов (или 16 в однополюсном режиме) с разрешением 12 бит.

• Условия эксплуатации не выходят за пределы 0…+60 °C.

• Горячая замена не является обязательным требованием (допустимы плановые остановы системы).

• Бюджет ограничен, и покупка DS200AAHAG1ADC экономически неоправданна.

• Рассмотрите DS200AAHAG1ADC, если:

• Оборудование эксплуатируется при отрицательных температурах или в условиях сильных электромагнитных помех.

• Требуется Hot Swap для минимизации простоев.

• Необходима повышенная точность (±0,2 % и выше).

• Для максимальной экономии при 4 каналах можно использовать DS200AAHAH1A, но учтите потерю в разрешении и точности.

• При замене старого модуля DS200AAHAG2 (без буквы «A» на конце) проверьте конфигурацию адресных перемычек на системной шине — они могут отличаться. Рекомендуется сверяться с документацией вашей конкретной версии стойки Mark V.

Важные предостережения

1. Отсутствие Hot Swap — установку и извлечение DS200AAHAG2A производите только при полном обесточивании стойки Mark V. Нарушение этого правила приведёт к выходу из строя как модуля, так и соседних плат в стойке.

2. Питание — никогда не подавайте внешнее напряжение (например, 24 В DC) на разъём DS200AAHAG2A. Модуль питается исключительно через 40-контактный разъём системной шины.

3. Температура — не эксплуатируйте модуль выше +60 °C. Превышение этого порога вызывает ускоренное старение электролитических конденсаторов и дрейф точности АЦП (погрешность может возрасти до ±1 %).

4. Заземление — для достижения точности ±0,3 % обязательно используйте экранированные кабели с одноточечным заземлением на стороне модуля. Заземление экрана с обоих концов создаёт земляные петли и снижает помехозащищённость.

5. Калибровка — межкалибровочный интервал для DS200AAHAG2A — 2 года. Для ответственных узлов (защита по вибрации, аварийное отключение) рекомендуется калибровка каждые 12 месяцев. Калибровку следует проводить в сертифицированной лаборатории GE.

6. Перемычки — при изменении типа входного сигнала (с напряжения на ток или наоборот) обязательно устанавливайте соответствующие перемычки на плате. Неправильная установка может привести к повреждению входных цепей.

7. Совместимость — модуль DS200AAHAG2A работает только с контроллерами GE Mark V версий 2.0–4.9 и не совместим с Mark VIe. При замене проверяйте версию системного программного обеспечения.

Итоговое резюме

General Electric DS200AAHAG2A — это универсальный аналоговый модуль среднего уровня для турбинных систем управления Mark V, который предлагает оптимальный баланс между количеством каналов, точностью и стоимостью. Он является прямым улучшением более простой модели DS200AAHAH1A и может служить экономически оправданной альтернативой дорогому DS200AAHAG1ADC в тех случаях, когда Hot Swap и экстремальные температуры не требуются.

Данный модуль идеально подходит для плановой замены старых плат в действующих системах, где нет необходимости в кардинальной модернизации, но требуется повысить надёжность и точность измерений по сравнению с устаревшими версиями. Для новых высокоответственных проектов всё же рекомендуется рассматривать DS200AAHAG1ADC или более современные решения GE, однако DS200AAHAG2A остаётся проверенным и надёжным инструментом в своём классе.
