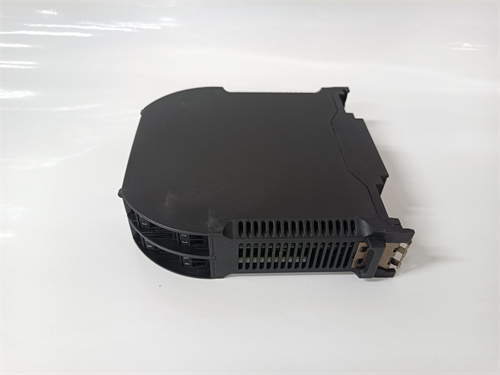

Описание инерциального измерительного блока KONGSBERG MRU2

KONGSBERG MRU2 представляет собой инерциальный измерительный блок (Motion Reference Unit) производства норвежской компании Kongsberg Maritime. Это высокоточный датчик, предназначенный для измерения и выдачи данных о движении судна в шести степенях свободы: крене, дифференте, рыскании, а также линейных ускорениях и угловых скоростях. KONGSBERG MRU2 является критически важным компонентом систем динамического позиционирования (DP), стабилизации, навигации и проведения подводных работ, где требуется компенсация качки судна. Надежность и точность MRU2 делают его стандартом для морской и оффшорной промышленности.

Основные технические параметры

• Тип устройства: Инерциальный измерительный блок (IMU) с гиростабилизированной платформой или твердотельными акселерометрами и гироскопами.

• Измеряемые параметры:

• Углы наклона: Крен (Roll) и дифферент (Pitch) с высокой точностью.

• Угловая скорость по трем осям.

• Линейное ускорение по трем осям.

• Курс (Heading) — в некоторых версиях при интеграции с GNSS-компасом.

• Точность: Высокая точность измерения углов наклона (порядка 0,05° при 2σ) и ускорений.

• Выходные интерфейсы: Стандартные промышленные протоколы: NMEA 0183, Simrad (K-Bus) и другие цифровые последовательные интерфейсы.

• Частота обновления: Высокая частота выдачи данных (до 100 Гц и более), необходимая для систем динамического позиционирования.

• Исполнение: Прочный, морской корпус с защитой от коррозии, рассчитанный на жесткие условия эксплуатации (вибрация, влажность, широкий температурный диапазон).

Ключевые преимущества и особенности

Главным преимуществом KONGSBERG MRU2 является его исключительная надежность и стабильность измерений в длительных морских рейсах, что достигается за счет передовой конструкции и алгоритмов обработки сигналов. Устройство обладает минимальным временем готовности после включения и устойчиво к магнитным помехам, характерным для судового железа. MRU2 специально разработан для глубокой интеграции с другими системами Kongsberg Maritime (динамическое позиционирование, рулевое управление, гидроакустика), обеспечивая бесшовный обмен данными и упрощая настройку всей системы. Его способность обеспечивать эталонные данные о движении судна делает его краеугольным камнем для безопасности и точности операций.

Примеры применения в различных отраслях

• Динамическое позиционирование (DP): Предоставление основных данных о движении судна для систем DP класса 2 и 3, позволяющих судну удерживать позицию без якорной стоянки (буровые суда, трубоукладчики, суда снабжения).

• Подводные операции: Компенсация качки при работе с подводными аппаратами (ROV/AUV), проведении глубоководных монтажных работ, прокладке кабелей и трубопроводов.

• Гидрографические и картографические работы: Стабилизация данных эхолотов и многолучевых эхолотов для создания точных батиметрических карт.

• Морская навигация: Улучшение данных курсоуказания и повышение точности работы гирокомпасов и систем автопилота.

• Испытания судовых конструкций: Измерение параметров качки и ускорений для анализа поведения судна на волнении.

Сравнение с аналогами конкурентов

На рынке инерциальных измерительных блоков для морского применения KONGSBERG MRU2 конкурирует с продуктами таких компаний, как iXblue (серия Octans), Applanix (POS MV), SBG Systems и Teledyne TSS. Его ключевым отличием является доминирующее положение Kongsberg как поставщика комплексных интегрированных мостиковых решений (K-Bridge) и систем динамического позиционирования. Поэтому MRU2 часто выбирается не просто как лучший отдельный датчик, а как компонент, гарантирующий полную совместимость и поддержку в рамках экосистемы Kongsberg. По чисто техническим характеристикам (точности, надежности) он находится в одном классе с ведущими конкурентами, но его интеграционные возможности являются решающим фактором для многих судовладельцев и верфей.

Рекомендации по выбору и важные замечания

1. Точная модель и конфигурация: KONGSBERG MRU2 — это серия, включающая различные модификации (например, MRU2+, MRU2-D с цифровым выходом). Необходимо точно определить требуемую модель с нужными интерфейсами (NMEA, K-Bus) и точностью.

2. Место установки: Критически важно для точности измерений. Должно быть установлено как можно ближе к центру вращения судна (ближе к центру тяжести), на жестком основании, вдали от источников вибрации (главные двигатели, генераторы) и сильных магнитных полей.

3. Монтаж и выравнивание: Монтаж должен выполняться строго по инструкции. Оси датчика должны быть точно совмещены с диаметральной и мидель-шпангоутной плоскостями судна. Неправильная установка приведет к систематическим ошибкам во всех зависимых системах.

4. Интеграция с системами: Убедитесь, что выбранная версия MRU2 совместима по протоколам и интерфейсам с целевой системой (DP, эхолот, навигационная система). Для систем Kongsberg это обычно не представляет проблемы.

5. Калибровка и обслуживание: После установки требуется процедура калибровки (выравнивания), часто выполняемая через программное обеспечение Kongsberg. Регулярное обслуживание, как правило, минимально, но важно следить за целостностью креплений и разъемов.

6. Резервирование: На судах с системой DP класса 2 или 3 требуется установка нескольких (обычно трех) независимых MRU для обеспечения резервирования и целостности данных. Необходимо соблюдать требования классификационных обществ (DNV, ABS и др.) по их размещению и подключению.
