PROSOFT 5301-MBP-DH485 – Модуль связи для интерфейса DH-485

Описание продукта

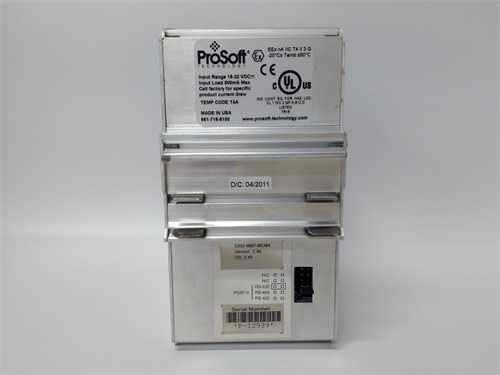

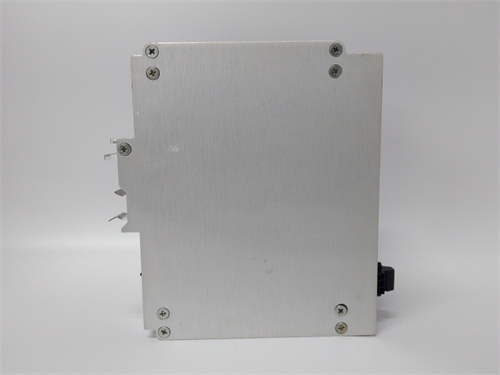

Модуль PROSOFT 5301-MBP-DH485 представляет собой высококачественный коммуникационный шлюз (bridge), разработанный для интеграции устройств, использующих сетевой протокол DH-485 от Allen-Bradley, в сети Modbus. Этот модуль является идеальным решением для модернизации или расширения старых систем автоматизации, позволяя подключать контроллеры серии PLC-5, SLC 500 или панели оператора, работающие на DH-485, к современным системам SCADA, ПЛК или устройствам, поддерживающим протокол Modbus RTU. Основная задача модуля PROSOFT 5301-MBP-DH485 – обеспечить надежный и простой обмен данными между разнородными сетями без необходимости замены существующего оборудования. Подробные технические характеристики и руководства доступны на странице продукта [PROSOFT 5301-MBP-DH485](ссылка будет добавлена позже).

Параметры продукта

• Тип: Коммуникационный шлюз (преобразователь протоколов).

• Поддерживаемые протоколы: Сторона A: DH-485 (Allen-Bradley); Сторона B: Modbus RTU (Master или Slave).

• Интерфейсы связи: Для DH-485 используется изолированный интерфейс RS-485; для Modbus – интерфейс RS-232/RS-485 (выбор перемычкой).

• Скорость обмена данными: Конфигурируемая, поддерживает стандартные скорости протокола DH-485 (до 19.2 Кбит/с) и Modbus.

• Питание: 24 В постоянного тока (типовое для промышленных систем).

• Конфигурация: Настройка осуществляется с помощью DIP-переключателей и бесплатного программного обеспечения ProSoft Configuration Builder (PCB).

• Корпус: Компактный модуль для монтажа на DIN-рейку.

• Индикаторы: Светодиоды для отображения статуса питания, активности сети и ошибок.

Преимущества и особенности

• Продление жизненного цикла оборудования: Позволяет интегрировать устаревшие контроллеры с протоколом DH-485 в современные системы, откладывая дорогостоящую замену.

• Простота настройки: Интуитивная конфигурация с помощью переключателей и ПО, не требующая глубокого программирования.

• Гибкость: Может работать как ведущее (Master) или ведомое (Slave) устройство в сети Modbus, что обеспечивает широкие возможности интеграции.

• Промышленная надежность: Рассчитан на работу в условиях цеха с широким температурным диапазоном и высокой устойчивостью к помехам.

• Экономическая эффективность: Стоимость внедрения модуля PROSOFT 5301-MBP-DH485 значительно ниже, чем затраты на полную замену парка контроллеров.

Примеры применения в различных областях

• Водоподготовка и водоочистка: Интеграция старых контроллеров SLC 500, управляющих насосными станциями или системами фильтрации, в центральную диспетчеризацию на базе SCADA с Modbus.

• Производство строительных материалов: Подключение панелей оператора или контроллеров на технологической линии, использующих DH-485, к новому ПЛК верхнего уровня для сбора данных OEE.

• Фабричные цеха: Организация обмена данными между устаревшим оборудованием Allen-Bradley и современными частотными приводами или измерительными приборами с интерфейсом Modbus. Во всех этих сценариях PROSOFT 5301-MBP-DH485 выступает в роли надежного «переводчика» между системами.

Сравнение с аналогами конкурентов
Модуль PROSOFT 5301-MBP-DH485 является признанным лидером в своей нише. В сравнении с:

• Самодельными решениями (программируемые адаптеры): Предлагает готовое, оттестированное и гарантированно работающее решение, экономящее время на разработку и отладку.

• Универсальными преобразователями: Специализирован именно на протоколе DH-485, что обеспечивает полную поддержку его специфики (адресация, управление линией), в отличие от более общих преобразователей RS-485.

• Альтернативами от других брендов (например, AnyBus): Часто имеет более выгодное соотношение цены и функциональности для данной конкретной задачи, а также пользуется отличной репутацией в среде инженеров A-B.

Рекомендации по выбору и меры предосторожности

1. Анализ сети: Четко определите, какие именно устройства DH-485 необходимо подключить, их адреса и скорость работы. Убедитесь, что модуль PROSOFT 5301-MBP-DH485 поддерживает требуемую конфигурацию.

2. Роль в Modbus: Решите, будет ли шлюз выступать в качестве ведущего (опрос данных с DH-485) или ведомого (предоставление данных в сеть Modbus) устройства.

3. Электропитание: Подготовьте источник стабильного напряжения 24 В постоянного тока.

4. Кабель DH-485: Для корректной работы используйте экранированную витую пару. Правильное терминирование (заглушки на концах линии) обязательно.
