Описание продукта

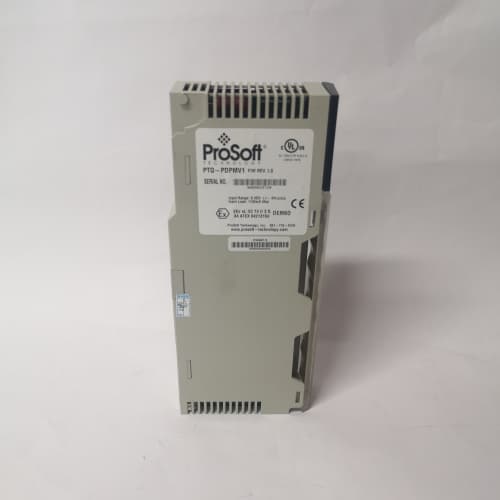

PROSOFT PTQ-PDPMV1 — это высокопроизводительный и надежный модуль связи, предназначенный для интеграции систем управления различных производителей. Данный коммуникационный шлюз PTQ-PDPMV1 от компании ProSoft Technology специализируется на обмене данными между сетями ControlNet и устройствами, использующими протокол Profibus DP. Модуль PROSOFT PTQ-PDPMV1 (подробнее: название сайта или описание ссылки) выступает в роли прозрачного моста, позволяя оборудованию Allen-Bradley ControlLogix, подключенному к ControlNet, легко взаимодействовать с ведомыми устройствами на шине Profibus-DP, такими как частотные преобразователи, датчики или удаленные I/O.

Технические параметры и характеристики

• Поддерживаемые сети: Master на ControlNet (Series A/B), Slave на Profibus DP.

• Скорость обмена данными ControlNet: До 5 Мбит/с.

• Скорость обмена данными Profibus DP: От 9.6 Кбит/с до 12 Мбит/с (автоматическое определение).

• Объем обмена данными: До 512 байт входных и 512 байт выходных данных.

• Питание: 24 В DC (номинальное).

• Конфигурация: Через встроенный веб-сервер или утилиту ProSoft Configuration Builder (PCB).

• Корпус: Монтируется на рейку DIN.

• Индикаторы статуса: Светодиоды для диагностики состояния питания, сетей ControlNet и Profibus DP.

Преимущества и особенности

1. Упрощение интеграции: Ликвидирует необходимость в сложном программировании шлюзов на уровне контроллера, данные отображаются непосредственно в тегах ControlLogix.

2. Высокая производительность: Низкая задержка передачи данных обеспечивает быструю реакцию системы.

3. Надежность и стабильность: Промышленное исполнение и проверенная временем технология работы в реальном времени.

4. Мощные диагностические средства: Встроенные инструменты и индикация помогают быстро локализовать неисправности в сети Profibus или ControlNet.

5. Гибкость конфигурации: Возможность маппинга данных произвольным образом под требования конкретного проекта.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Интеграция турбинных расходомеров с протоколом Profibus DP в систему управления на базе ControlLogix для контроля добычи.

• Водоподготовка и водоотведение: Подключение приводов задвижек и насосов, использующих Profibus, к центральной системе SCADA на ControlNet.

• Производство автомобилей: Связь роботизированных сварочных комплексов (Profibus) с общей линией сборки, управляемой контроллерами Rockwell Automation.

• Фармацевтика: Интеграция интеллектуальных датчиков давления и расхода на технологических линиях в единую систему управления.

Сравнение с аналогами конкурентов

В сравнении с универсальными OPC-шлюзами или программными решениями, аппаратный модуль PROSOFT PTQ-PDPMV1 предлагает более высокую детерминированность и надежность, критически важные для систем управления в реальном времени. В отличие от некоторых прямых аналогов других производителей, он обеспечивает более глубокую и удобную интеграцию со средой Rockwell Automation (Studio 5000, RSLinx), часто не требуя написания сложного пользовательского кода. Его конфигуратор интуитивно понятен и специализирован именно на задачах преобразования протоколов.

Рекомендации по выбору и важные замечания

1. Определение объема данных: Убедитесь, что требуемый объем данных (до 512 байт в каждом направлении) для вашего приложения покрывается возможностями модуля PTQ-PDPMV1.

2. Планирование сети: Правильно рассчитайте нагрузку на сегменты ControlNet и Profibus DP, учитывая добавление шлюза как узла.

3. Конфигурация Profibus: Для настройки сети Profibus DP потребуется файл GSD от производителя вашего ведомого устройства. Уделите внимание правильной настройке адресации и скорости.

4. Резервирование: При необходимости построения отказоустойчивых систем рассмотрите возможность использования резервирования на стороне ControlNet.

5. Документация и ПО: Всегда используйте последние версии конфигуратора ProSoft Configuration Builder и руководств по эксплуатации, доступных для продукта PROSOFT PTQ-PDPMV1 (подробнее: название сайта или описание ссылки).

6. Поддержка: При возникновении сложностей с конфигурацией обратитесь к технической поддержке ProSoft или к сертифицированным интеграторам.
