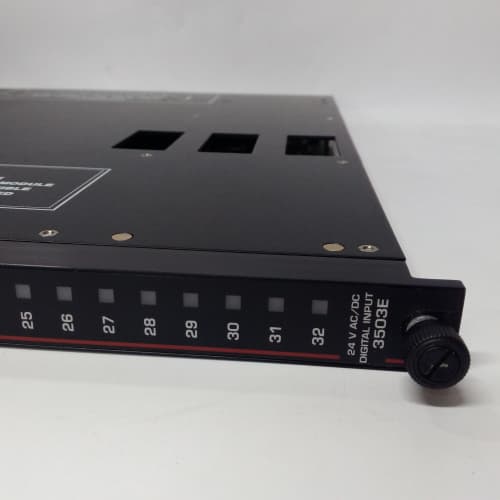

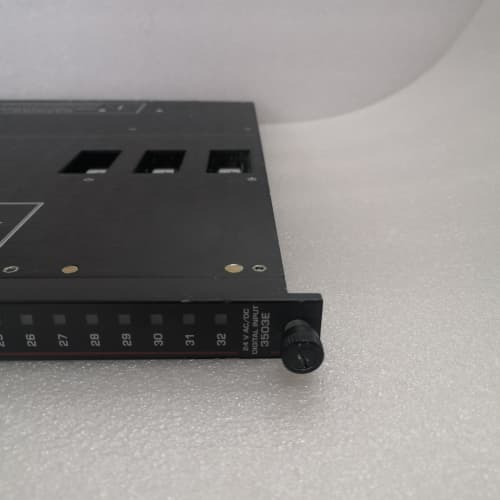

Описание модуля аналогового вывода TRICONEX 3503E

TRICONEX 3503E представляет собой модуль аналогового вывода, предназначенный для установки в систему безопасности Triconex компании Schneider Electric (ранее Invensys, Triconex Corp.). Этот модуль является критически важным компонентом отказоустойчивой системы безопасности (Safety Instrumented System - SIS), отвечающей за преобразование цифровых команд от тройного модульного резервированного контроллера (TMR) в точные аналоговые сигналы 4-20 мА для управления конечными элементами (Final Element), такими как регулирующие или отсечные клапаны. Модуль TRICONEX 3503E спроектирован в соответствии с высочайшими стандартами надежности и диагностики, необходимыми для применения в системах, обеспечивающих безопасность персонала, оборудования и окружающей среды.

Основные технические параметры

• Тип сигнала: Аналоговый выход.

• Выходной сигнал: Три независимых изолированных выходных сигнала 4-20 мА (по одному от каждого канала системы TMR).

• Количество каналов: Один аналоговый выходной канал с тройным модульным резервированием (TMR).

• Разрешение: Высокое разрешение для точного управления.

• Диагностика: Расширенная внутренняя диагностика, включая контроль обрыва петли (loop integrity), проверку выходного тока и диагностику внутренних цепей. Результаты диагностики передаются в основной контроллер.

• Голосование (Voting): Выходной сигнал формируется на основе твердотельного голосования (hardware voting) трех независимых каналов, что обеспечивает отказоустойчивость.

• Гальваническая изоляция: Полная изоляция между каналами и между выходами и внутренней логикой системы.

• Соответствие стандартам: Сертифицирован для применения в системах безопасности, соответствующих стандартам IEC 61508 и IEC 61511 (SIL 3).

Ключевые преимущества и особенности

Главным преимуществом модуля TRICONEX 3503E является его тройное модульное резервирование (TMR) и встроенные механизмы аппаратного голосования, которые гарантируют, что одиночный отказ в любом из его каналов не приведет к ложному срабатыванию или, что более важно, к отказу в работе системы безопасности. Модуль обладает исключительно высокой диагностической полнотой (Diagnostic Coverage), что позволяет выявлять потенциальные отказы до того, как они повлияют на функциональную безопасность системы. Конструкция 3503E обеспечивает «горячую» замену без прерывания работы процесса, что критически важно для объектов с непрерывным циклом производства.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Управление аварийными отсечными клапанами (ESD), регулирующими клапанами в системах пожаротушения (F&G), системами контроля давления и уровня на буровых платформах, НПЗ и магистральных трубопроводах.

• Химическая и нефтехимическая промышленность: Аварийное останова реакторов, управление клапанами на линиях подачи опасных реагентов, системы вентиляции и сброса давления.

• Энергетика: Защита котлов и турбин (FSSS — система безопасности сжигания топлива), управление системами подачи газа и отсечными клапанами на ТЭЦ.

• Фармацевтическое производство: Обеспечение безопасности критических процессов в реакторах и системах очистки.

Сравнение с аналогами конкурентов

В классе модулей аналогового вывода для систем функциональной безопасности (SIS) TRICONEX 3503E конкурирует с продуктами таких компаний, как Honeywell (SM, Safety Manager), ABB (Symphony Plus S+ I/O), Siemens (SIMATIC PCS 7 / S7-400 F/FH) и Yokogawa (ProSafe-RS). Ключевым отличием архитектуры Triconex является использование аппаратного тройного резервирования (TMR) и голосования на уровне каждого канала, в отличие от систем с конфигурацией 1oo2D (одна из двух с диагностикой) или программного резервирования. Это делает систему Triconex, и модуль 3503E в частности, исторически предпочтительным выбором для наиболее критичных применений, где недопустимы ложные остановки, а требования к безопасности максимальны (SIL 3).

Рекомендации по выбору и важные замечания

1. Системная интеграция: TRICONEX 3503E может работать только в составе совместимой системы Triconex (например, Tricon v9, v10, Tricon CX) с соответствующим крейтом (шасси), блоком питания и контроллером. Самостоятельное применение невозможно.

2. Проектирование безопасности: Применение данного модуля должно быть частью формального анализа рисков и инжиниринга безопасности (в соответствии с IEC 61511), определяющего необходимый уровень полноты безопасности (SIL). Конфигурация и программирование выполняются в специализированной среде TriStation.

3. Монтаж и кабели: Крайне важно соблюдать рекомендации по монтажу, экранированию и разделению кабелей для аналоговых выходов, чтобы избежать наводок, которые могут повлиять на точность и надежность сигнала.

4. Документация и сертификаты: Для использования в сертифицированных системах безопасности необходимы полные сертификационные досье на модуль. Убедитесь, что приобретаемый модуль 3503E является оригинальным и поставляется с соответствующей документацией.

5. Обслуживание и замена: Работы по замене модуля должны проводиться в соответствии с процедурами, описанными в руководствах по эксплуатации системы. Несмотря на поддержку «горячей» замены, это должно выполняться подготовленным персоналом.

6. Резервирование: Сам модуль 3503E имеет внутреннее резервирование каналов. На системном уровне для повышения доступности может применяться резервирование модулей ввода-вывода (параллельная установка в разные крейты), что требует соответствующей конфигурации контроллера и проводки.
