Описание продукта

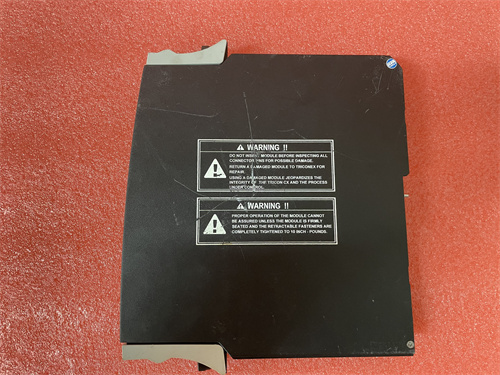

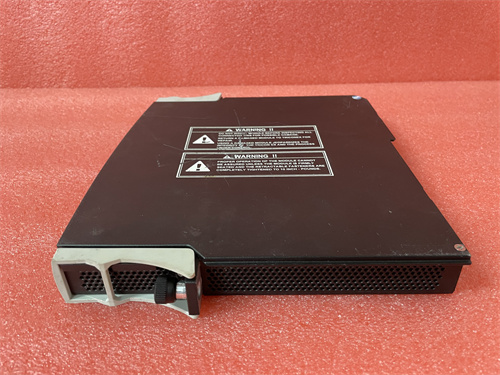

Модуль TRICONEX DI6503 представляет собой высоконадежный 32-канальный модуль дискретного (цифрового) ввода, разработанный для работы в составе систем безопасности Triconex, таких как Tricon, Trident и Tricon CX. Этот модуль является частью тройной модульной избыточной (TMR) архитектуры, где все критические компоненты, включая процессоры и каналы ввода-вывода, физически и электрически продублированы трижды. Основная функция модуля TRICONEX DI6503 — безопасный прием сигналов от критически важных полевых устройств: кнопок аварийного останова (E-Stop), датчиков давления и температуры с дискретными выходами, сигналов от систем пожарной и газовой сигнализации. Каждый из 32 каналов модуля TRICONEX DI6503 независимо опрашивается тремя отдельными цепями внутри контроллера, и итоговое состояние определяется по принципу мажоритарного голосования (2 из 3). Такая конструкция модуля TRICONEX DI6503 обеспечивает беспрецедентный уровень отказоустойчивости и диагностики.

Технические параметры и характеристики

• Тип устройства: 32-канальный модуль дискретного ввода (Digital Input Module) для систем безопасности TMR.

• Архитектура: Тройная модульная избыточность (TMR) на уровне каналов. Каждый физический вход имеет три независимые цепи обработки.

• Тип входного сигнала: Дискретный, рассчитанный на работу с сухими контактами (сухим контактом) или с сигналом напряжения (например, 24 В DC). Конкретный тип определяется конфигурацией и внешней схемой.

• Напряжение срабатывания: Рассчитан на стандартные промышленные уровни напряжения, часто 24 В DC.

• Изоляция: Высокий уровень гальванической развязки между полевыми цепями и внутренней логикой контроллера, а также между каналами.

• Диагностика: Расширенная встроенная диагностика, способная обнаруживать обрывы, короткие замыкания, несогласованность между тремя путями и внутренние неисправности модуля.

• Индикация: Светодиодные индикаторы состояния для каждого канала и индикаторы общего состояния модуля.

• Совместимость: Предназначен для установки в шасси (chassis) контроллеров безопасности Triconex соответствующего поколения (например, Tricon v9, v10, Tricon CX).

• Сертификация: Соответствие строгим международным стандартам функциональной безопасности IEC 61508 и IEC 61511 (SIL 3).

Преимущества и ключевые особенности

1. Максимальная отказоустойчивость и безопасность: Тройная избыточная архитектура модуля TRICONEX DI6503 гарантирует, что одиночный отказ в любом из трех каналов не приведет к ложному срабатыванию или, что более важно, к отказу в срабатывании (fail-safe). Это позволяет системе достигать уровня полноты безопасности (SIL) 3.

2. Расширенная диагностика в реальном времени: Модуль непрерывно проводит самодиагностику и диагностику подключенных полевых цепей, предоставляя информацию о неисправностях оператору для планового обслуживания, что повышает общую доступность системы.

3. Горячая замена: Модуль TRICONEX DI6503 поддерживает возможность горячей замены (hot swap) без остановки контролируемого технологического процесса. Это критически важно для объектов непрерывного цикла, таких как НПЗ или нефтехимические заводы.

4. Надежность в жестких условиях: Компонент спроектирован для работы в сложных промышленных условиях с широким температурным диапазоном, вибрацией и электромагнитными помехами.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Системы аварийного отключения (ESD) на буровых платформах, компрессорных станциях, установках крекинга на НПЗ.

• Химическая и нефтехимическая промышленность: Системы защиты реакторов, печей, систем хранения опасных веществ.

• Энергетика: Системы защиты котлов и турбин на тепловых электростанциях.

• Фармацевтическое производство: Критичные системы контроля параметров в стерильных зонах.

Сравнение с аналогами других производителей

Модуль TRICONEX DI6503 конкурирует с компонентами других производителей систем безопасности: Honeywell (Safety Manager), Siemens (S7-400 FH, S7-1500 F), ABB (System 800xA High Integrity). Его ключевое отличие — это «жесткая» тройная аппаратная избыточность (TMR) на уровне каждого канала, в отличие от архитектур с программной избыточностью или дублированием (1oo2D). Решения на базе TMR, такие как TRICONEX DI6503, исторически считаются наиболее надежными и предсказуемыми для самых критичных применений, хотя могут иметь более высокую начальную стоимость.

Рекомендации по выбору и важные замечания

1. Строгое соответствие требованиям SIL: Применение модуля TRICONEX DI6503 должно быть обосновано анализом рисков (HAZOP, LOPA) и соответствовать целевым уровням SIL для конкретной функции безопасности. Неправильное применение снижает общую безопасность системы.

2. Проектирование полевых цепей: Даже самый надежный модуль ввода требует корректно спроектированных полевых цепей. Необходимо использовать раздельные кабельные трассы, источники питания с резервированием, герметизированные соединительные коробки и соответствовать принципам безопасности (например, использование сухих контактов датчиков).

3. Конфигурация и программирование: Настройка модуля TRICONEX DI6503 выполняется в специализированной среде разработки Triconex (TriStation 1131) и требует глубокого понимания принципов работы систем безопасности. Любая ошибка в логике может сделать систему небезопасной.

4. Обслуживание и тестирование: Периодическое функциональное тестирование всей петли безопасности (датчик, логика, исполнительный элемент) является обязательным требованием стандартов. Модуль TRICONEX DI6503 предоставляет средства для облегчения такого тестирования. Все работы должны выполняться в соответствии с регламентами и обученным персоналом. Используйте только официальную документацию, например, доступную по ссылке: [вставить вашу ссылку здесь].
