Обзор системы: Модуль контроля и защиты MPC4 в системе мониторинга VM600 VIBRO-METER

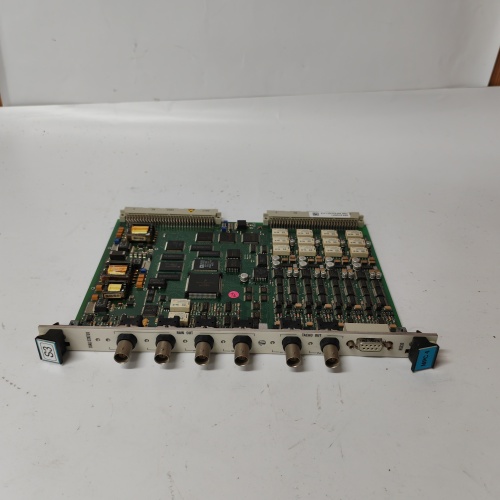

Модуль VIBRO-METER VM600 MPC4 является центральным компонентом системы мониторинга состояния (Condition Monitoring System) и защиты вращающегося оборудования, производимой компанией Vibro-Meter (в составе группы Meggitt, а теперь — Baker Hughes). Этот интеллектуальный модуль, VIBRO-METER VM600 MPC4 [вставьте_ссылку], функционирует как многоканальный процессор контроля (Multi-Parameter Controller), предназначенный для непрерывного измерения, обработки и анализа вибрационных сигналов, а также других параметров машин для выявления неисправностей и предотвращения катастрофических отказов. Система VIBRO-METER VM600 MPC4 обеспечивает как защитное отключение (trip functions), так и диагностику состояния, служа критически важным элементом в управлении надежностью активов.

Основные параметры продукта

• Производитель: Vibro-Meter (Baker Hughes).

• Тип изделия: Модуль многопараметрического контроля/процессор в системе мониторинга VM600.

• Полное обозначение системы и модуля: VM600 (платформа), MPC4 (тип контроллера).

• Основные функции: Сбор и обработка сигналов от датчиков вибрации (акселерометры, вибропреобразователи), измерения осевого сдвига, скорости вращения, температуры, процесса (давление, расход).

• Количество каналов: Поддерживает конфигурацию с несколькими десятками каналов ввода (в зависимости от комплектации и устанавливаемых плат).

• Алгоритмы анализа: Включает в себя расчет общих значений (Overall Vibration), спектральный анализ (БПФ), тенденции, уставки на разные уровни (Alert, Danger).

• Выходные действия: Генерация аналоговых и дискретных выходных сигналов для систем управления (ПЛК, DCS), релейные выходы для непосредственного аварийного отключения (trip) оборудования.

• Интерфейсы связи: Поддержка промышленных протоколов, таких как Modbus, Profibus, Ethernet для интеграции с АСУ ТП.

• Сертификация: Соответствует международным стандартам для систем защиты машин, таких как API 670.

Преимущества и особенности

1. Всесторонний анализ состояния оборудования: Модуль VIBRO-METER VM600 MPC4 выходит за рамки простого контроля вибрации, предлагая комплексный мониторинг по множеству параметров, что позволяет точно диагностировать различные типы неисправностей: разбалансировку, расцентровку, повреждение подшипников, кавитацию и др.

2. Высокая надежность и отказоустойчивость: Конструкция системы VIBRO-METER VM600 MPC4 [вставьте_ссылку] ориентирована на бесперебойную работу в тяжелых промышленных условиях. Она обеспечивает надежную защиту за счет резервирования критических каналов, самодиагностики и наличия твердотельных реле с подтверждением срабатывания.

3. Интеграция защиты и диагностики: Устройство сочетает в себе функции машиностроительной защиты (с быстрыми временами отклика для отключения) и расширенной диагностики для планирования технического обслуживания, что устраняет необходимость в раздельных системах.

4. Гибкая конфигурация и масштабируемость: Модульная архитектура позволяет легко настраивать VIBRO-METER VM600 MPC4 под конкретную машину или агрегат, добавляя необходимые типы входных/выходных плат. Система масштабируется от простых задач защиты до сложных диагностических комплексов.

5. Удобное ПО и удаленный доступ: Конфигурация и анализ данных осуществляются через специализированное программное обеспечение (например, VM600 Rack Configuration Software), которое также позволяет организовать удаленный доступ к данным для экспертов, что ускоряет анализ и принятие решений.

Примеры применения в различных отраслях

• Энергетика (ТЭС, АЭС, ГЭС): Мониторинг и защита критических турбогенераторов, турбин, насосов питательной воды, дымососов и вентиляторов.

• Нефтегазовая и нефтехимическая промышленность: Защита центробежных и поршневых компрессоров, турбодетандеров, насосов высокого давления на установках переработки и трубопроводах.

• Металлургия: Контроль состояния редукторов прокатных станов, валков, шпинделей и вентиляторов систем охлаждения.

• Судостроение и морская добыча: Мониторинг главных двигателей, упорных подшипников и вспомогательных механизмов на судах и морских платформах.

Сравнение с аналогами конкурентов

По сравнению с системами мониторинга и защиты других производителей (Bently Nevada (Baker Hughes) System 1/3500, Emerson (GE) Bently Nevada, Siemens SITRANS, Rockwell Automation Entek), система VIBRO-METER VM600 MPC4 обладает характерными особенностями:

• Сильная интеграция механических и процессных параметров: Платформа VM600 исторически хорошо зарекомендовала себя в мониторинге не только вибрации, но и параметров процесса (давление, температура), предоставляя более полную картину состояния машины.

• Акцент на удобство настройки и эксплуатации: Пользовательский интерфейс и логика конфигурации часто оцениваются как интуитивно понятные, что облегчает внедрение и обслуживание силами инженеров предприятия.

• Гибкость аппаратной конфигурации: Модульная стойка с платами различного назначения позволяет создавать экономически оптимальные конфигурации под конкретные задачи, не переплачивая за ненужные функции.

• Репутация в сегменте средней мощности: Имеет прочные позиции в защите критического, но не уникального вращающегося оборудования на средних и крупных промышленных предприятиях.

Рекомендации по выбору и меры предосторожности

1. Точный анализ требований объекта: Определите все типы машин, которые необходимо контролировать, и все параметры (вибрация, скорость, температура, процессные сигналы). Это определит необходимое количество и тип входных каналов для модуля VIBRO-METER VM600 MPC4.

2. Выбор правильных датчиков и монтажных комплектов: Система эффективна только с качественными датчиками. Правильно подберите типы датчиков вибрации (акселерометры, вибропреобразователи) и обеспечьте их корректный монтаж в соответствии с инструкциями производителя.

3. Проектирование системы безопасности (SIL): Если модуль используется для функций аварийного отключения, требующих определенного Уровня Целостности Безопасности (SIL), необходимо провести соответствующий анализ (HAZOP, LOPA) и спроектировать архитектуру системы (резервирование каналов, время отклика) в соответствии с этими требованиями. Консультация со специалистом Vibro-Meter/Baker Hughes обязательна.

4. Интеграция с АСУ ТП: На этапе проектирования определите протоколы связи (Modbus TCP, Profibus) и структуру данных для обмена с основной системой управления. Убедитесь в совместимости. Оборудование следует приобретать через официальные каналы, используя ссылку на продукт VIBRO-METER VM600 MPC4 [вставьте_ссылку].

5. Квалифицированный монтаж, настройка и обучение: Монтаж, калибровка и первоначальная настройка уставок должны выполняться сертифицированными специалистами. Персонал, эксплуатирующий систему, должен пройти обучение для правильной интерпретации диагностической информации и аварийных сигналов. Регулярная проверка и верификация системы защиты являются обязательными.
