Описание продукта

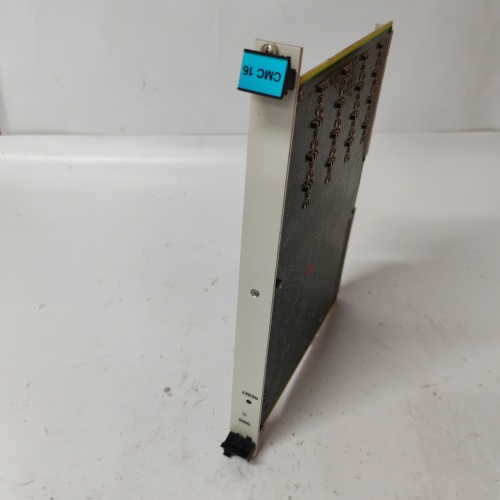

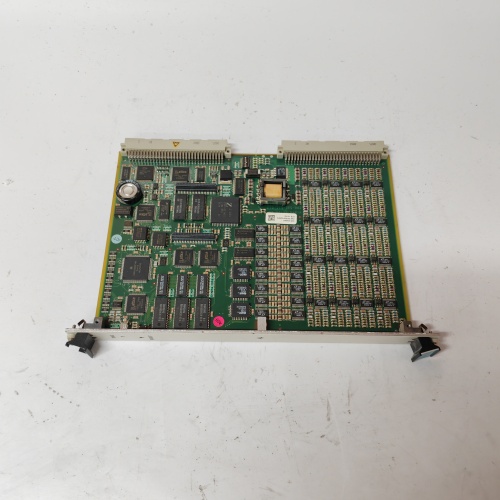

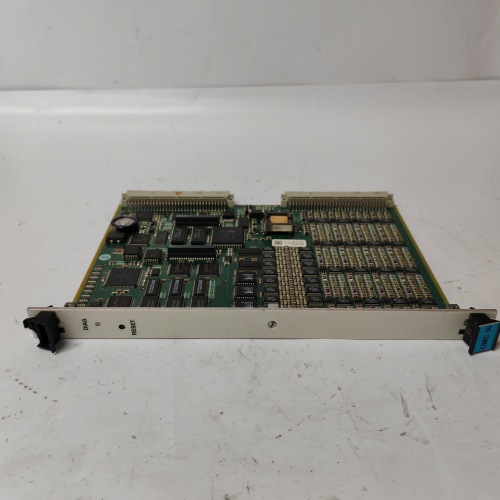

Модуль ввода-вывода или плата обработки сигналов VIBRO-METER CMC16 200-530-022-014 является специализированным компонентом системы мониторинга состояния вращающегося оборудования производства Meggitt (ранее Vibro-Meter). Этот модуль, обозначенный полным номером детали 200-530-022-014, входит в состав системы CMC 16 (или совместимой платформы) и выполняет критически важные функции приема, изоляции, усиления и предварительной обработки аналоговых сигналов от датчиков вибрации, перемещения и скорости. VIBRO-METER CMC16 обеспечивает высокую точность и надежность на этапе первичного преобразования сигнала, что является основой для последующего анализа и принятия решений системой защиты. Установка модуля 200-530-022-014 позволяет подключать различные типы датчиков и обеспечивает их качественное питание, формируя надежный интерфейс между чувствительными измерительными цепями и системой мониторинга.

Технические параметры

• Тип устройства: Плата аналогового ввода/обработки сигналов (Signal Conditioning / I/O Board) для системы CMC16.

• Назначение: Прием и кондиционирование сигналов от датчиков вибрации (акселерометров, датчиков перемещения) и тахометров.

• Типы входных сигналов: Совместимость с ICP/IEPE-датчиками (с электроникой), пассивными датчиками, индуктивными датчиками перемещения, электромагнитными тахометрами.

• Количество каналов: Вероятно, 4, 6 или 8 каналов на модуль (точное количество требует уточнения по документации на CMC16).

• Питание датчиков: Обеспечивает ток возбуждения (Constant Current Excitation, 2-20 мА) для ICP/IEPE-датчиков.

• Частотный диапазон: Широкий, предназначен для захвата полного спектра вибрационных сигналов (от долей Гц до нескольких кГц).

• Гальваническая развязка: Изоляция между каналами и между полевыми цепями и системной шиной для защиты от помех и безопасной работы.

• Диагностика: Контроль целостности цепи датчика (обрыв, короткое замыкание), контроль уровня сигнала.

Преимущества и особенности

1. Высокая точность и низкий уровень шума: VIBRO-METER CMC16 200-530-022-014 спроектирован для прецизионных измерений динамических сигналов, что обеспечивает достоверные данные для анализа спектра и диагностики состояния оборудования.

2. Универсальность входов: Возможность подключения различных типов датчиков к одному модулю упрощает проектирование системы и сокращает номенклатуру запасных частей.

3. Надежность в тяжелых условиях: Компоненты и конструкция платы рассчитаны на длительную работу в условиях сильных вибраций, широкого температурного диапазона и электромагнитных помех, характерных для машинных залов электростанций и промышленных цехов.

4. Встроенная диагностика каналов: Возможность удаленного контроля состояния подключенных датчиков (исправность, обрыв провода) позволяет проводить проактивное обслуживание и сокращает время поиска неисправностей.

5. Полная интеграция с системой CMC16: Модуль является частью целостной архитектуры, обеспечивая легкую конфигурацию параметров каналов (чувствительность, единицы измерения) через фирменное программное обеспечение.

6. Признанный отраслевой стандарт: Системы Vibro-Meter, включающие модули типа 200-530-022-014, широко применяются для мониторинга критически важного оборудования в энергетике и нефтегазовой отрасли.

Примеры применения в различных отраслях

• Энергетика (ТЭС, АЭС, ГЭС): Подключение акселерометров и датчиков перемещения для мониторинга вибрации подшипников и валов паровых и газовых турбин, турбогенераторов, питательных насосов.

• Нефтегазовая промышленность: Сбор данных с датчиков вибрации центробежных и поршневых компрессоров, газотурбинных приводов на компрессорных станциях и НПЗ.

• Горнодобывающая промышленность и металлургия: Мониторинг дробильного оборудования, вентиляторов главного проветривания, опорных подшипников прокатных станов.

• Судостроение: Контроль вибрации главных судовых дизелей и редукторов.

Сравнение с аналогами (Bently Nevada, General Electric)

• Против модулей ввода Bently Nevada (3500 Series): Система 3500 является прямым и самым сильным конкурентом. Модули VIBRO-METER CMC16, такие как 200-530-022-014, часто отмечаются за гибкость конфигурации и удобное ПО. Обе системы соответствуют высочайшим стандартам, а выбор может зависеть от корпоративных стандартов или исторически сложившейся инфраструктуры на объекте.

• Против решений GE Bently Nevada: После поглощения Bently Nevada GE продолжила развитие этой линейки. CMC16 остается флагманским продуктом Meggitt в этом сегменте. Ключевым отличием может быть подход к интеграции с системами управления (DCS) и предпочтения обслуживающего персонала.

• Против универсальных систем сбора данных (на базе ПЛК или PXI): Специализированные модули, подобные CMC16, предлагают более высокую надежность, лучшую защиту от помех, встроенную диагностику, ориентированную именно на датчики вибрации, и сертификацию для систем защиты, что критически важно для ответственных применений.

Рекомендации по выбору и важные замечания

1. Системная совместимость: Плата VIBRO-METER CMC16 200-530-022-014 предназначена для работы строго в рамках определенной версии системы CMC16. Необходима проверка совместимости с каркасом (шасси), блоком питания и версией системного ПО.

2. Конфигурация под датчик: Каждый канал модуля должен быть корректно сконфигурирован в ПО системы в соответствии с типом, чувствительностью (мВ/с², мВ/мкм) и другими параметрами подключенного датчика. Неверная настройка приведет к ложным показаниям.

3. Квалификация персонала: Настройка и калибровка таких систем требуют специальных знаний в области вибродиагностики и работы с конкретным ПО производителя.

4. Качество монтажа и проводки: Для обеспечения точных измерений необходимо использовать экранированные кабели, рекомендованные производителем, и строго соблюдать правила их прокладки (вдали от силовых цепей) и заземления.
