Описание продукта

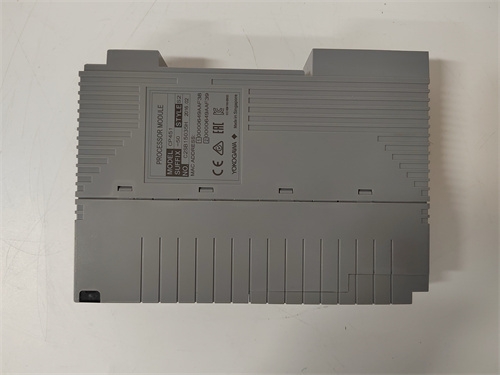

Парный контроллер YOKOGAWA CP451-50 является высоконадежным вычислительным ядром системы распределенного управления CENTUM VP и более ранних версий (CENTUM CS 3000). Этот модуль реализует концепцию дублированного (парного) резервирования для обеспечения бесперебойного управления процессом без единой точки отказа. Контроллер YOKOGAWA CP451-50 состоит из двух идентичных вычислительных модулей, работающих в режиме "горячего" резерва (hot standby). В нормальном режиме активный модуль выполняет все вычисления и управление, в то время как резервный находится в полностью синхронизированном состоянии, готовый мгновенно взять на себя управление в случае сбоя активного. Внедрение контроллера YOKOGAWA CP451-50 является стандартом для управления непрерывными процессами в нефтегазовой, химической и энергетической отраслях, где простои недопустимы.

Технические параметры и характеристики

• Тип устройства: Парный отказоустойчивый полевой контроллер (Pairded Field Control Unit - FCU) для систем CENTUM VP/CS.

• Архитектура резервирования: Полное дублирование (1:1) всех критических компонентов: CPU, память, блоки питания, сетевые интерфейсы.

• Процессор: Высокопроизводительный промышленный процессор (в свое время на базе PowerPC или аналогичный).

• Память: Объем оперативной и флэш-памяти, достаточный для выполнения сложных и объемных прикладных программ управления.

• Синхронизация: Высокоскоростная шина синхронизации между двумя половинами пары для мгновенного переключения (Switchover) без потери данных или управления.

• Время переключения: Крайне малое время переключения на резервный модуль (порядка миллисекунд), незаметное для технологического процесса.

• Интерфейсы связи: Поддержка внутренней шины системы (Vnet/IP) для связи с операторскими станциями и другими контроллерами, а также интерфейсы для подключения подсистем ввода-вывода (FIO, RIO).

• Совместимость: Работает в рамках системы CENTUM VP/CS, использует инженерную среду проектирования (Engineering Studio) и подключается к узлам ввода-вывода, таким как станции FCS.

Преимущества и ключевые особенности

1. Беспрецедентная отказоустойчивость и доступность: Контроллер YOKOGAWA CP451-50 обеспечивает максимально возможный уровень доступности системы управления благодаря аппаратному резервированию всех критических путей. Это его главная особенность и причина выбора для ответственных применений.

2. Бесперебойное управление процессом: Мгновенное и плавное переключение между активной и резервной стороной гарантирует, что управляющие воздействия на процесс не будут прерваны, а данные не будут потеряны, что критически важно для безопасности и стабильности производства.

3. Функциональная безопасность: Архитектура и принципы работы контроллера YOKOGAWA CP451-50 соответствуют строгим международным стандартам функциональной безопасности.

4. Масштабируемость и производительность: Модуль обладает высокой вычислительной мощностью для реализации сложных ПИД-контуров, каскадного управления, логических блоков и современных алгоритмов оптимизации в рамках одного устройства. Использование YOKOGAWA CP451-50 позволяет консолидировать управление.

Примеры применения в различных отраслях

• Нефтепереработка и нефтехимия: Управление установками атмосферно-вакуумной перегонки нефти (AVDU), каталитического крекинга (FCC), риформинга.

• Основная химия: Контроль крупнотоннажных производств аммиака, метанола, этилена, полимеров.

• Энергетика: Управление основным и вспомогательным оборудованием тепловых и атомных электростанций (котлы, турбины, системы подготовки воды).

• Нефтегазодобыча: Комплексное управление установками комплексной подготовки газа (УКПГ) и нефти (УПН).

Сравнение с аналогами других производителей

Контроллер YOKOGAWA CP451-50 напрямую конкурирует с отказоустойчивыми контроллерами других ведущих поставщиков DCS: Siemens (SIMATIC PCS 7 с резервированными CPU 410), Emerson (DeltaV с парными контроллерами серии S/SX), ABB (System 800xA с резервированными AC 800M High Availability). Его ключевое отличие заключается в глубокой интеграции с экосистемой CENTUM, которая исторически славится своей надежностью и ориентированностью на непрерывные процессы. В отличие от некоторых решений на базе ПЛК, YOKOGAWA CP451-50 изначально спроектирован как часть системы DCS с единой средой проектирования, диагностики и архивирования.

Рекомендации по выбору и важные замечания

1. Обоснование необходимости резервирования: Выбор дорогостоящего парного контроллера, такого как YOKOGAWA CP451-50, должен быть экономически обоснован критичностью управляемого процесса. Для менее ответственных участков могут применяться одиночные (сингльные) контроллеры.

2. Проектирование системы ввода-вывода: Для реализации полноценной отказоустойчивости резервирование контроллера должно сопровождаться соответствующим резервированием каналов ввода-вывода, сетевых путей и источников питания. Сам по себе YOKOGAWA CP451-50 не гарантирует бесперебойность всей системы.

3. Требования к инженерной среде и персоналу: Работа с системой CENTUM, включая конфигурацию контроллера YOKOGAWA CP451-50, требует специального программного обеспечения (Engineering Studio) и квалифицированных инженеров-наладчиков.

4. Модернизация и поддержка: При интеграции в существующую систему CENTUM необходимо тщательно проверять совместимость версий аппаратного и программного обеспечения. Всегда руководствуйтесь последней официальной документацией, доступной, например, по ссылке: [вставить вашу ссылку здесь]. Закупку, монтаж и ввод в эксплуатацию таких систем следует доверять сертифицированным интеграторам Yokogawa.
