YOKOGAWA AAI543: Описание модуля аналогового ввода

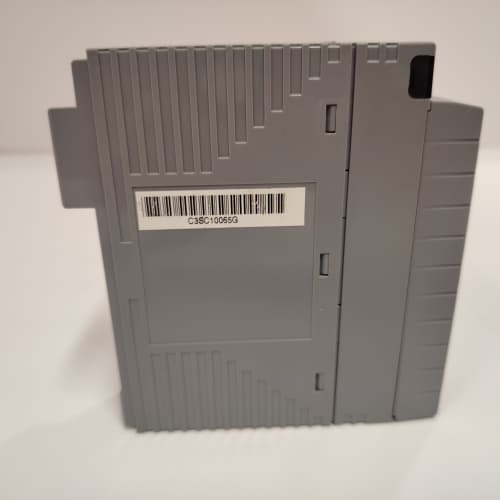

Модуль YOKOGAWA AAI543 является аналоговым модулем ввода (Analog Input Module) для распределенных систем управления CENTUM CS 3000 и CENTUM VP производства Yokogawa. Этот модуль выполняет критически важную функцию сопряжения контроллера с технологическим процессом, обеспечивая ввод и оцифровку аналоговых сигналов от полевых датчиков. Модуль YOKOGAWA AAI543 предназначен для подключения и обработки сигналов постоянного тока (например, 4-20 мА) от таких приборов, как преобразователи давления, температуры, расхода, уровня и анализаторы. Он обеспечивает точное преобразование аналогового сигнала в цифровое значение для последующей обработки в логике контроллера FCS (Field Control Station). Установленный в удаленном или локальном узле ввода-вывода, этот модуль является ключевым элементом для надежного сбора данных. Полную информацию о конфигурации и технических характеристиках модуля YOKOGAWA AAI543 можно найти в официальной документации по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Аналоговый модуль ввода (Analog Input - AI).

• Количество каналов: 8 каналов на модуль.

• Тип входного сигнала: Токовый сигнал 4-20 мА (возможно, с поддержкой других диапазонов, таких как 1-5 В, в зависимости от версии и конфигурации).

• Изоляция: Гальваническая развязка между каналами и между каналами и шиной контроллера для защиты от помех и потенциалов земли.

• Точность преобразования: Высокая точность, характерная для систем Yokogawa, обычно порядка ±0.1% от полной шкалы.

• Диагностика: Включает функции обнаружения обрыва петли (Broken Wire Detection) для токовых входов, что позволяет оперативно выявлять неисправность датчика или обрыв кабеля.

• Совместимость: Устанавливается в крейты (nodes) систем ввода-вывода Yokogawa, такие как N-IO (Nodebus) или FIO (Fieldbus), и соединяется с контроллером FCS через соответствующую полевую сеть (VL net, Ethernet).

Преимущества и отличительные особенности

Использование модуля YOKOGAWA AAI543 в системе CENTUM обеспечивает ряд значительных преимуществ:

• Высокая надежность и стабильность: Компоненты промышленного класса и проверенная конструкция обеспечивают длительную и безотказную работу в условиях цеха.

• Интеграция в единую среду CENTUM: Модуль полностью интегрирован в общую архитектуру и программную среду CENTUM, обеспечивая бесшовную конфигурацию, диагностику и обслуживание через инженерную станцию.

• Качество измерений: Высокая точность и эффективная изоляция каналов гарантируют достоверность данных, что является основой для точного регулирования и управления процессом.

• Модульность и гибкость: Легко добавляется в существующую систему, позволяя масштабировать количество точек ввода по мере необходимости.

• Простота обслуживания: Благодаря встроенной диагностике и модульной конструкции, поиск и устранение неисправностей, а также замена модуля значительно упрощаются.

Области применения и примеры использования

Аналоговый модуль YOKOGAWA AAI543 широко применяется в непрерывных технологических процессах различных отраслей:

• Нефтегазовая и нефтехимическая промышленность: Ввод сигналов с датчиков давления и температуры на установках переработки, трубопроводах, в резервуарных парках.

• Химическая промышленность: Контроль параметров в реакторах, ректификационных колоннах, системах дозирования.

• Энергетика: Мониторинг давления и температуры пара, воды и газа на ТЭС и АЭС.

• Целлюлозно-бумажная промышленность: Измерение параметров на различных стадиях производства.

• Водоподготовка и очистка сточных вод: Контроль уровня, расхода и давления.

Сравнение с аналогами других производителей

Прямыми аналогами модуля YOKOGAWA AAI543 являются 8-канальные аналоговые модули ввода 4-20 мА других производителей распределенных систем управления (DCS):

• Emerson DeltaV (CHARMS AI): Аналоговые модули в компактном исполнении CHARMS. Имеют иную физическую и логическую архитектуру в рамках экосистемы DeltaV.

• Honeywell Experion (AI модули серии C): Модули для системы Experion PKS. Концепция аналогична, но платформа и инструменты конфигурации различны.

• Siemens PCS 7/Simatic (AI модули ET 200M): Модули, работающие через PROFIBUS PA или непосредственно в стойке. AAI543 является частью глубоко интегрированной системы CENTUM с собственной сетевой архитектурой.

• ABB System 800xA (S800 I/O AI): Например, модуль AI810. Выполняет ту же функцию, но в экосистеме ABB.

• Универсальные модули для ПЛК: Модули общего назначения (например, от Siemens S7-1200/1500 или Allen-Bradley) могут решать аналогичную задачу, но их ключевое отличие — отсутствие глубокой интеграции в единую DCS-среду с централизованной конфигурацией, диагностикой и историей данных, которую обеспечивает YOKOGAWA AAI543 в системе CENTUM.

Рекомендации по выбору и важные замечания

1. Совместимость с узлом ввода-вывода: Модуль YOKOGAWA AAI543 должен быть совместим с типом используемого узла ввода-вывода (N-IO, FIO) и его версией. Необходима проверка по матрицам совместимости Yokogawa.

2. Конфигурация адресации: Каждому модулю в узле должен быть присвоен правильный логический адрес (slot address) через перемычки или программные настройки на базовом модуле.

3. Прокладка кабелей: Для обеспечения точности измерений и отсутствия помех аналоговые сигнальные кабели должны быть правильно экранированы, заземлены в одной точке и проложены отдельно от силовых кабелей.

4. Источник питания датчиков: Необходимо обеспечить внешний источник питания (обычно 24 В DC) для петли 4-20 мА датчиков, если он не предоставляется самим модулем.

5. Калибровка: Хотя модуль имеет высокую заводскую точность, для особо ответственных контуров может потребоваться периодическая калибровка с помощью прецизионного калибратора.

6. Резервирование: Для повышения доступности критически важных точек измерения следует рассмотреть использование резервированных конфигураций модулей или каналов.
