Описание продукта

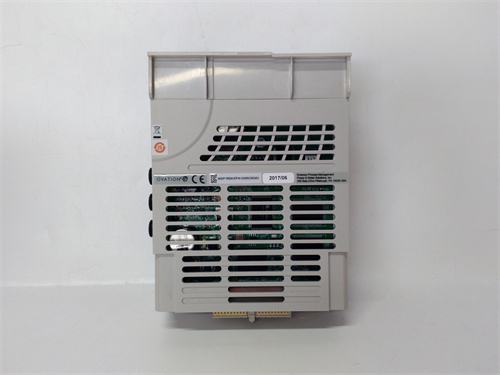

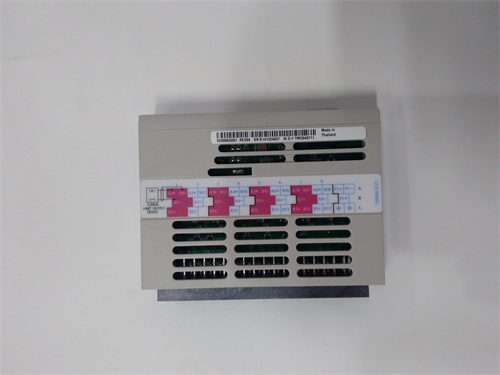

Плата цифрового ввода 5X00226G03 от Emerson представляет собой ключевой компонент системы распределенного управления Ovation, предназначенный для сбора дискретных (бинарных) сигналов от полевого оборудования. Этот модуль устанавливается в шасси Ovation и выполняет задачу приема и электрической изоляции сигналов от таких устройств, как концевые выключатели, кнопки, реле, контакты датчиков и сигналы состояния. Модуль цифрового ввода Emerson 5X00226G03 преобразует внешние сигналы высокого напряжения (например, 24/48/125 В DC или 120 В AC) в логические уровни, понятные контроллеру Ovation. Надежная работа этого модуля критически важна для корректного отслеживания состояния технологического процесса и формирования правильных управляющих воздействий. Каждый канал платы 5X00226G03 оснащен схемами гальванической развязки и фильтрации для защиты от промышленных помех и скачков напряжения, что характерно для требовательной среды энергетических объектов.

Технические параметры и характеристики

• Тип модуля: Модуль дискретного (цифрового) ввода (Digital Input Module) для системы Ovation.

• Количество каналов: Обычно 16 или 32 изолированных канала на одну плату (точное количество зависит от конкретной модификации 5X00226G03).

• Тип входного сигнала: Может быть сконфигурирован для приема сигналов постоянного (DC) или переменного (AC) тока. Номинальные напряжения, например, 24 В DC, 48 В DC, 125 В DC или 120 В AC.

• Изоляция: Гальваническая развязка между каждым входным каналом и системной шиной, а также между самими каналами (групповая или индивидуальная).

• Состояние входа: Обнаруживает состояние «ВКЛ» (замкнуто) или «ВЫКЛ» (разомкнуто).

• Индикация: Светодиоды для каждого канала, отображающие текущее логическое состояние (активен/не активен).

• Совместимость: Устанавливается в слот шасси Ovation и управляется контроллером Ovation.

Преимущества и отличительные особенности

1. Высокая надежность и помехозащищенность: Модуль Emerson 5X00226G03 разработан для работы в условиях сильных электромагнитных помех, характерных для подстанций и машинных залов. Гальваническая развязка предотвращает распространение помех и защищает системную шину от повреждений.

2. Гибкость конфигурации: Модуль может поддерживать различные типы входных напряжений, что позволяет подключать к нему оборудование с разными стандартами сигналов без необходимости использования дополнительных преобразователей.

3. Компактность и плотность каналов: Высокая плотность каналов на один модуль (до 32) позволяет эффективно использовать пространство в шасси и сокращает количество необходимых модулей для крупных проектов с тысячами дискретных точек.

4. Интеграция с системой диагностики Ovation: Состояние модуля и его каналов может контролироваться системой, что позволяет выявлять потенциальные проблемы, такие как обрыв цепи или короткое замыкание, и передавать эту информацию оператору или инженеру.

Примеры применения в различных отраслях

• Энергетика: Сбор сигналов о положении выключателей, состоянии защитных реле, сигналов аварийных кнопок, статусе маслонасосов и систем охлаждения на электростанциях и подстанциях. Модуль 5X00226G03 является критически важным для системы сигнализации и блокировок.

• Нефтегазовая промышленность: Мониторинг положения задвижек и клапанов, сигналов с систем пожарной и газовой сигнализации (F&G), статуса насосов и компрессоров.

• Водоснабжение и канализация: Контроль уровня в резервуарах (по сигналу от реле уровня), состояния насосов, положения шиберов и заслонок.

• Производство: Отслеживание состояния станков, концевых выключателей на конвейерах, сигналов безопасности на производственных линиях.

Сравнение с аналогами конкурентов (на примере модулей ввода Siemens, ABB, Honeywell)

• Интеграция с DCS Ovation: Модуль 5X00226G03 является оригинальным компонентом системы Ovation, что обеспечивает безупречную совместимость, простоту конфигурации в фирменных инструментах и доступ к централизованной диагностике. Универсальные модули других производителей не могут быть напрямую установлены в шасси Ovation.

• Надежность для энергетики: Компоненты Ovation, включая плату цифрового ввода 5X00226G03, спроектированы с учетом жестких требований по надежности и длительному жизненному циклу (до 40 лет), что критически важно для энергетической отрасли.

• Плотность каналов и изоляция: Решения Ovation часто предлагают высокую плотность каналов при сохранении надежной изоляции, что является компромиссом, который не всегда достижим в более универсальных системах.

• Подход к резервированию: В системе Ovision может быть реализовано резервирование на уровне модулей ввода-вывода, включая модули 5X00226G03, для особо ответственных сигналов, что является стандартной практикой для DCS-систем.

Рекомендации по выбору и важные замечания

1. Точное определение типа сигнала: Перед заказом необходимо четко знать тип и номинал входных сигналов (напряжение постоянного/переменного тока), с которыми будет работать модуль Emerson 5X00226G03. Несоответствие может привести к некорректной работе или повреждению.

2. Планирование распределения каналов: Рекомендуется группировать сигналы с одинаковым типом напряжения и уровнем важности на одном модуле для упрощения монтажа и обслуживания.

3. Качество внешней проводки и защита: Для обеспечения надежности крайне важны правильный монтаж, использование экранированных кабелей при необходимости и установка предохранителей или ограничителей перенапряжения во внешних цепях для защиты входов модуля.

4. Конфигурация в среде Ovation: После установки модуль должен быть корректно сконфигурирован в инжиниринговой среде Ovation: задан тип входа, возможно, фильтрация «дребезга» контактов (debounce) и привязка к тегам в базе данных контроллера.

5. Резервирование критических сигналов: Для сигналов, критичных к безопасности или непрерывности процесса (например, аварийный останов), следует использовать резервирование каналов путем подключения одного датчика к двум входам на разных модулях 5X00226G03.
