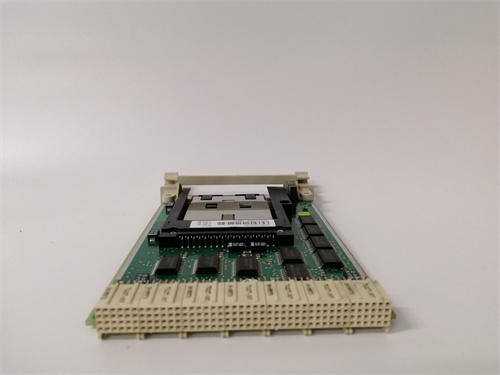

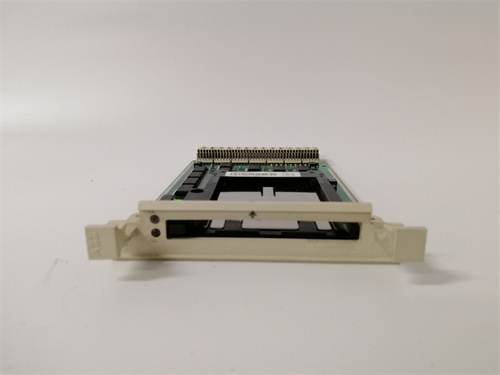

ABB MB510 3BSE002540R1 – Модуль резервного питания для системы S800 I/O

Описание продукта
Модуль ABB MB510 3BSE002540R1 является ключевым компонентом для создания отказоустойчивых конфигураций ввода-вывода в системах автоматизации ABB. Этот модуль выполняет функцию источника резервного питания (Power Supply Backup Module) для монтажных блоков серии S800, в частности для стоечных монтажных блоков типа S800M. Основная задача модуля ABB MB510 – обеспечить бесперебойное питание модулей ввода-вывода в случае отказа основного источника питания монтажного блока. Это критически важно для поддержания работы критических процессов без остановки. Модуль ABB MB510 3BSE002540R1 подключается к резервному источнику постоянного тока и автоматически берет на себя питание нагрузки при сбое в основной цепи. Благодаря своей надежности, модуль ABB MB510 широко используется в отраслях, где непрерывность процесса является обязательным условием. Полное описание функций и схем подключения доступно на странице [ABB MB510 3BSE002540R1](ссылка будет добавлена позже).

Параметры продукта

• Тип: Модуль резервного питания для монтажного блока S800 I/O.

• Артикул/Номер детали: 3BSE002540R1.

• Назначение: Обеспечение резервного питания для монтажного блока S800M при отказе основного источника.

• Входное напряжение резервного источника: 19.2 – 30 В постоянного тока (номинальное 24 В постоянного тока).

• Выходное напряжение на монтажный блок: 24 В постоянного тока.

• Максимальный выходной ток: 10 А (при условии достаточной мощности резервного источника).

• Подключение: Клеммные соединения для основного питания, резервного питания и нагрузки (монтажного блока).

• Индикация: Светодиоды для отображения статуса основного питания (Mains), резервного питания (Backup) и состояния нагрузки (On).

• Монтаж: Устанавливается на DIN-рейку рядом с монтажным блоком S800M.

Преимущества и особенности

• Повышение отказоустойчивости системы: Позволяет создать конфигурацию с горячим резервом по питанию, что является обязательным требованием для многих применений с высоким уровнем доступности (HA).

• Прозрачное переключение: Автоматическое и бесшовное переключение между основным и резервным источником питания без прерывания работы модулей ввода-вывода.

• Надежность и диагностика: Встроенная индикация состояния позволяет оперативно диагностировать проблемы в цепях питания.

• Простота интеграции: Спроектирован для легкой установки в существующую или новую стойку S800 I/O, обеспечивая полную совместимость с монтажными блоками S800M и всеми модулями серий S800, S900.

• Промышленное исполнение: Корпус и компоненты рассчитаны на работу в промышленных условиях.

Примеры применения в различных областях

• Нефтегазовая промышленность: Обеспечение бесперебойной работы систем аварийной остановки (ESD) и контроля технологических параметров на компрессорных станциях или нефтеперерабатывающих заводах, где потеря данных и управления недопустима.

• Энергетика: Резервирование питания систем управления турбинами и котлами, где модули ABB MB510 3BSE002540R1 защищают критически важные цепи ввода-вывода от сбоев электропитания.

• Целлюлозно-бумажная и химическая промышленность: Поддержание непрерывности сложных технологических процессов, чувствительных к остановкам. Использование ABB MB510 минимизирует риски, связанные с отказами в силовой части.

• Водоснабжение и канализация: Обеспечение работы систем диспетчеризации и управления насосными станциями при кратковременных перебоях в сети.

Сравнение с аналогами конкурентов
В системах других производителей (например, Siemens ET 200 или Rockwell Allen-Bradley Point I/O) функции резервирования питания часто реализуются иначе:

• Интегрированные решения: У конкурентов резервирование может быть встроено в сам монтажный блок или источник питания, а не быть отдельным модулем.

• Подход ABB: Решение ABB MB510 3BSE002540R1 предлагает гибкость, позволяя добавлять функцию резервирования к стандартному монтажному блоку S800M при необходимости, что может быть более экономично, чем покупка изначально более дорогого интегрированного блока с резервированием.

• Специализация: Как отдельный специализированный модуль, ABB MB510 часто обладает более высокими показателями по току переключения и диагностике, ориентированными именно на тяжелые промышленные условия.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости: Убедитесь, что вы используете стоечный монтажный блок S800M (например, TB841, TB842), для которого предназначен модуль ABB MB510. Он не подходит для распределенных монтажных блоков на базе Profibus.

2. Расчет мощности: Резервный источник питания (батарея или ИБП постоянного тока) должен обеспечивать напряжение и, что критически важно, достаточную выходную мощность (ток) для питания всей нагрузки подключенного монтажного блока с модулями I/O.

3. Правильное подключение: Строго следуйте схеме подключения из руководства. Неправильное подключение основных и резервных цепей может привести к повреждению оборудования.

4. Сечение кабелей: Используйте кабели соответствующего сечения для передачи тока нагрузки (до 10А) в соответствии с местными электротехническими нормами.
