Описание продукта

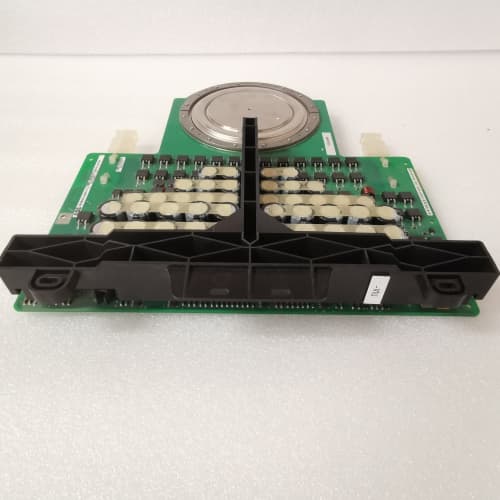

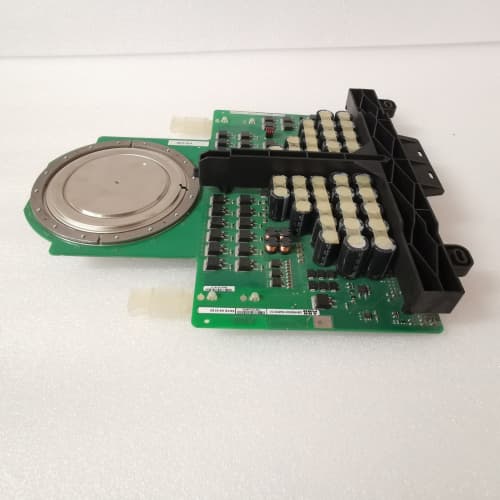

ABB 5SHX2645L0004 представляет собой тиристорный модуль (Thyristor Diode Module), являющийся основным силовым ключом в составе преобразователей среднего и высокого напряжения серии ACS 5000 или аналогичных. Этот модуль является частью ячейки преобразователя и отвечает за непосредственное коммутирование высоких токов и напряжений для формирования выходного напряжения переменной частоты и амплитуды. Конкретно модуль 5SHX2645L0004 относится к классу Integrated Gate-Commutated Thyristors (IGCT) или высоковольтных тиристоров, которые отличаются высокой мощностью и надежностью. Использование этого модуля в составе преобразователя позволяет плавно регулировать скорость вращения синхронных или асинхронных двигателей мощностью в десятки мегаватт, что критически важно для крупных механических приводов. Корпус модуля ABB 5SHX2645L0004 обеспечивает эффективный отвод тепла и содержит в себе как сам тиристор, так часто и связанные с ним цепи управления затвором. Таким образом, данный силовой модуль служит основным строительным блоком для создания высокопроизводительных и энергоэффективных систем регулируемого электропривода для тяжелой промышленности.

Для получения полных технических данных, чертежей по монтажу и охлаждению, а также информации о драйверах управления обратитесь к официальной документации ABB: ABB 5SHX2645L0004.

Основные технические параметры

• Тип устройства: Тиристорный/диодный силовой модуль (IGCT/Thyristor Diode Module).

• Номинальное напряжение: Очень высокое, обычно в диапазоне от 2600 В до 6500 В (класс 4.5 кВ и выше), что указывается в полном обозначении модели.

• Номинальный ток: Высокий постоянный ток, обычно в диапазоне сотен или тысяч ампер (например, 1200 А, 1800 А, 3200 А).

• Конструкция: Модуль в прочном, изолированном корпусе, предназначенный для монтажа на охлаждающий радиатор (чаще всего жидкостное охлаждение). Включает силовой полупроводник и, часто, интегрированную цепь управления затвором (Gate Unit).

• Тип полупроводника: Integrated Gate-Commutated Thyristor (IGCT) или асимметричный тиристор. IGCT сочетает преимущества GTO и IGBT, обеспечивая высокую частоту коммутации и низкие потери.

• Подключение: Винтовые или болтовые силовые клеммы для подключения шин, а также разъем для низковольтного управления затвором.

• Охлаждение: Предназначен для принудительного жидкостного охлаждения (вода-гликоль) с заданным расходом и температурой.

Ключевые преимущества и особенности

1. Высокая мощность и надежность: Модуль ABB 5SHX2645L0004 разработан для работы в самых требовательных высоковольтных приложениях 24/7, обеспечивая длительный срок службы и устойчивость к перегрузкам.

2. Низкие коммутационные потери: Технология IGCT, используемая в таких модулях, позволяет снизить потери при включении и выключении по сравнению с классическими GTO-тиристорами, повышая общий КПД преобразователя.

3. Высокая частота коммутации: Возможность работы на более высоких частотах, чем традиционные GTO, что позволяет уменьшить гармонические искажения в выходном напряжении и токе двигателя.

4. Компактность и интеграция: Модульная конструкция, объединяющая полупроводник и драйвер, упрощает конструкцию шкафа преобразователя, делает его более компактным и облегчает замену в случае необходимости.

5. Проверенная технология: Компоненты серии 5SHX являются отраслевым стандартом для высоковольтных приводов большой мощности, с многолетним опытом применения по всему миру.

6. Эффективное охлаждение: Конструкция оптимизирована для жидкостного охлаждения, что является наиболее эффективным способом отвода тепла от таких мощных устройств.

Области применения и примеры использования

ABB 5SHX2645L0004 применяется в составе высоковольтных преобразователей частоты для управления крупнейшими вращающимися машинами:

• Горнодобывающая и металлургическая промышленность: Приводы шаровых и полусамоизмельчающих мельниц (SAG/ball mills), вентиляторов главного дутья, прокатных станов, шахтных подъемников.

• Нефтегазовая промышленность: Приводы центробежных компрессоров на газоперекачивающих станциях, мощных нагнетателей и насосов.

• Энергетика: Приводы питательных насосов (boiler feed pumps) на тепловых электростанциях, пусковые устройства для газовых турбин, компенсаторы реактивной мощности (STATCOM).

• Цементная промышленность: Приводы вращающихся печей и дробилок.

• Водоснабжение: Приводы мощных насосов на крупных насосных станциях.

Конкретный пример: На цементном заводе высоковольтный преобразователь частоты, построенный на модулях ABB 5SHX2645L0004, управляет двигателем вращающейся печи мощностью 8 МВт. Преобразователь позволяет плавно запускать печь, точно регулировать скорость вращения для оптимизации процесса обжига и значительно экономить электроэнергию по сравнению с прямым пуском от сети.

Сравнение с аналогами конкурентов

• Siemens (Infineon): Конкурирующие решения — это силовые модули IGBT или IGCT высокого напряжения (например, от Infineon). Модули ABB серии 5SHX, такие как 5SHX2645L0004, часто имеют уникальные конструктивные особенности по охлаждению и интеграции с драйвером, оптимизированные для применения именно в приводных системах ABB.

• GE (General Electric): GE также предлагает высоковольтные преобразователи на основе силовых модулей. ABB 5SHX2645L0004 является частью комплексного, проверенного решения ACS 5000/ACS 6000, которое известно своей надежностью в тяжелых условиях.

• Rockwell Automation (Allen-Bradley): Rockwell фокусируется на приводы среднего напряжения на базе IGBT. Технология IGCT, представленная в модуле ABB 5SHX2645L0004, традиционно используется для более высоких уровней мощности и напряжения, где она демонстрирует преимущества в потерях.

Рекомендации по выбору и важные замечания

1. Только для замены в существующих системах: Модуль ABB 5SHX2645L0004 не выбирается как отдельный компонент для нового проекта. Он является сменной частью (spare part) для конкретных моделей преобразователей ABB (например, ACS 5000). Выбор осуществляется строго по партномеру в соответствии с технической документацией на существующий преобразователь.

2. Работа с высоким напряжением: Замена модуля — это операция, связанная со смертельно опасным высоким напряжением. Должна выполняться только высококвалифицированным персоналом после полного обесточивания, заземления и проверки отсутствия напряжения.

3. Критичность охлаждения: Перед установкой нового модуля необходимо тщательно проверить систему жидкостного охлаждения: чистоту теплоносителя, отсутствие утечек, номинальный расход и температуру. Недостаточное охлаждение мгновенно выведет модуль из строя.

4. Момент затяжки: При монтаже силовых и контрольных соединений необходимо строго соблюдать указанный в инструкции момент затяжки винтов. Недостаточная затяжка приведет к перегреву, чрезмерная — к повреждению клемм.

5. Сопряженные компоненты: При выходе из строя одного силового модуля часто рекомендуется проверить и, возможно, заменить связанные с ним компоненты: драйвер управления затвором (Gate Unit), предохранители, датчики тока.

6. Профессиональная диагностика: Отказ такого модуля редко бывает случайным. Необходимо провести полную диагностику преобразователя и системы управления для выявления и устранения первопричины (проблемы с охлаждением, перенапряжения, ошибки управления), прежде чем устанавливать новый модуль 5SHX2645L0004.
