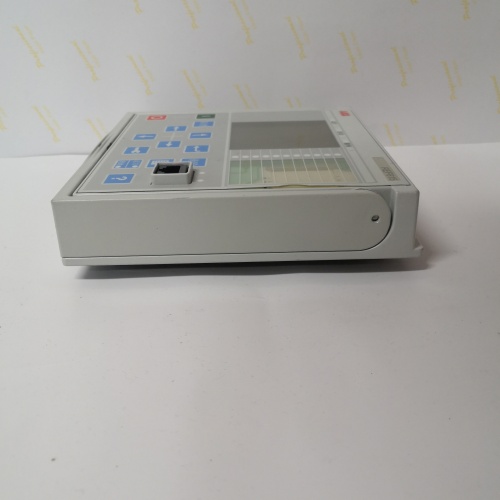

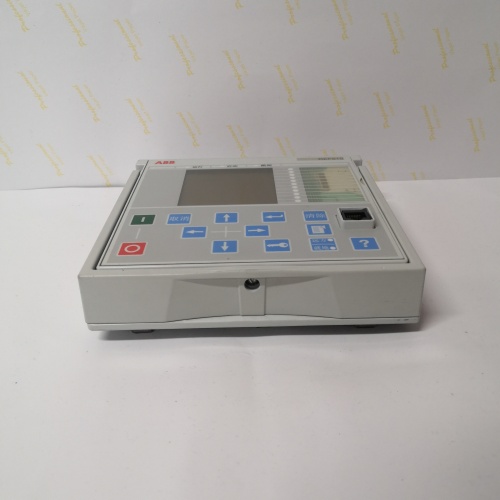

Терминал релейной защиты ABB REF615

Начало описания и ссылка на продукт:
Высокотехнологичным решением для защиты распределительных сетей среднего напряжения является терминал релейной защиты ABB REF615. Полную техническую документацию и характеристики данного устройства можно найти по ссылке: ABB REF615. Этот терминал представляет собой интеллектуальное устройство защиты (IED), предназначенное для контроля и защиты фидеров, двигателей и трансформаторов.

Описание продукта
Терминал ABB REF615 является частью серии Relion® и представляет собой компактное, многофункциональное устройство микропроцессорной защиты. Основное назначение терминала REF615 — это непрерывный мониторинг электрических параметров сети (ток, напряжение, частота, мощность) и автоматическое отключение защищаемого оборудования при возникновении аномальных или аварийных режимов, таких как короткое замыкание, перегрузка, замыкание на землю или нарушение баланса фаз. Терминал ABB REF615 объединяет в одном корпусе функции нескольких электромеханических реле, обеспечивая более высокую точность, гибкость настройки и развитые возможности связи. Установка терминала REF615 позволяет значительно повысить надежность и наблюдаемость энергетической системы. Данное устройство является ключевым элементом современных цифровых подстанций.

Технические параметры

• Тип устройства: Микропроцессорный терминал релейной защиты для распределительных сетей (фидер, двигатель, трансформатор).

• Номинальный ток и напряжение: Поддерживает стандартные номиналы, например, In = 1А или 5А, Un = 100-240В для цепей напряжения.

• Основные защитные функции:

• Мгновенная и выдержками времени токовая отсечка (50/51, 50N/51N).

• Защита от замыканий на землю (50N/51N, 50G/51G).

• Защита от перегрузки (49).

• Защита двигателя (тепловая модель, запуск/затормаживание, несимметрия).

• Защита трансформатора (дифференциальная, газовая Buchholz — через внешний контакт).

• Измерения: Трехфазные токи и напряжения, активная/реактивная мощность, частота, коэффициент мощности, гармоники.

• Коммуникационные интерфейсы: 2 порта Ethernet (IEC 61850-8-1, Modbus TCP), 2 порта RS-485 (Modbus RTU, IEC 60870-5-103), USB-порт для локальной настройки.

• Входы/Выходы: Многочисленные программируемые двоичные входы и выходы реле для связи с первичным оборудованием (выключателями, сигнализацией).

Преимущества и особенности

1. Компактность и многофункциональность: Терминал ABB REF615 заменяет целый набор отдельных реле, экономя место в шкафу и упрощая монтаж и подключение.

2. Высокая точность и быстродействие: Цифровая обработка сигналов обеспечивает точное измерение и время срабатывания защит в пределах миллисекунд.

3. Гибкость настройки: Широкий набор встроенных защитных и контрольных функций, которые можно активировать и тонко настраивать под конкретный объект с помощью ПО PCM600.

4. Современные протоколы связи: Поддержка стандарта МЭК 61850 обеспечивает бесшовную интеграцию в цифровую подстанцию, облегчает обмен данными и устраняет необходимость в большом количестве медных проводных соединений.

5. Удобство обслуживания и диагностики: Встроенный регистратор событий (Event log), осциллограф (Disturbance recorder) и подробные журналы срабатываний позволяют быстро анализировать аварийные ситуации.

6. Надежность и качество: Устройство соответствует строгим отраслевым стандартам и рассчитано на длительную работу в жестких условиях электроподстанций.

Примеры применения в различных отраслях

• Распределительные сети 6-35 кВ: Защита секционных и фидерных выключателей на подстанциях промышленных предприятий, городских распределительных сетях. ABB REF615 здесь является стандартным выбором.

• Промышленность: Защита мощных асинхронных двигателей насосов, вентиляторов, компрессоров от токовых перегрузок, затормаживания и несимметрии фаз.

• Объекты инфраструктуры (аэропорты, больницы, ЦОД): Обеспечение селективной и надежной защиты вводов и распределительных фидеров, гарантирующей бесперебойность электроснабжения критических потребителей.

• Возобновляемая энергетика: Защита фидеров, соединяющих солнечные электростанции или ветропарки с сетью.

Сравнение с аналогами конкурентов
В своем классе терминал ABB REF615 конкурирует с устройствами серий Siemens (SIPROTEC Compact 7SJ8), Schneider Electric (Sepam серия 40/80) и GE (Multilin F650). Его ключевые преимущества — это очень сильная позиция на рынке, особенно в СНГ, отличная поддержка протокола МЭК 61850, удобное и мощное программное обеспечение PCM600 для настройки, а также широкое признание среди проектировщиков и эксплуатационеров. Некоторые конкуренты могут предлагать более низкую стоимость или специфические функции, но REF615 часто выбирается как проверенное, надежное и хорошо документированное решение с большой установленной базой.

Рекомендации по выбору и важные замечания

1. Точное определение объекта защиты: Выбор конкретной версии и набора функций ABB REF615 зависит от того, что защищается (кабель, двигатель, трансформатор) и от требуемых защитных характеристик (кривые срабатывания, дополнительные функции).

2. Требования к связи: Заранее определитесь с протоколом связи для интеграции в АСУ ТП (чаще всего это IEC 61850 или Modbus TCP) и убедитесь, что выбранная версия терминала его поддерживает.

3. Конфигурация вводов/выводов: Внимательно проверьте количество и тип необходимых дискретных входов и выходов реле. Терминал REF615 имеет несколько вариантов исполнения с разной конфигурацией.

4. Настройка и ввод в эксплуатацию: Для настройки требуется лицензионное программное обеспечение ABB PCM600 и квалифицированный инженер-релейщик. Неправильные уставки могут привести к ложным срабатываниям или, что хуже, к отказу в срабатывании.

5. Совместимость с цепями ТТ и ТН: Убедитесь в правильном согласовании номиналов трансформаторов тока (ТТ) и напряжения (ТН) с входами терминала.

6. Обучение персонала: Эксплуатационный персонал должен быть обучен основам работы с терминалом, чтению журналов событий и пониманию сигнализации для оперативного реагирования на события в сети.
