ABB 5SHY3545L0010 / 3BHB013088R0001 / 3BHE009681R0101 GVC750BE101: Описание высоковольтного преобразователя частоты и платы управления

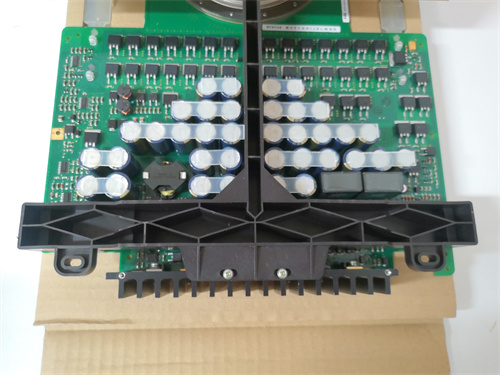

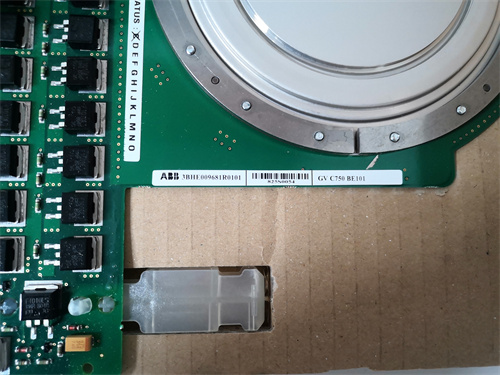

Продукт ABB 5SHY3545L0010 3BHB013088R0001 3BHE009681R0101 GVC750BE101 представляет собой силовой полупроводниковый модуль (IGBT) и связанную с ним плату управления драйвером (Gate Driver Board), которые являются критически важными компонентами для высоковольтных преобразователей частоты серии ACS 1000, ACQ 1000 или аналогичных, производства концерна ABB. Данный модуль 5SHY3545L0010 является ключевым элементом каскада инвертора, отвечающим за формирование выходного напряжения для управления скоростью высоковольтных асинхронных или синхронных двигателей. В свою очередь, плата GVC750BE101 (часто связанная с кодом 3BHB013088R0001) отвевает за точное управление и защиту силового ключа, обеспечивая его корректное и безопасное переключение. Комбинация этих компонентов обеспечивает надежное преобразование энергии в ответственных промышленных приводах. Подробные технические характеристики и схемы подключения для силового модуля ABB 5SHY3545L0010 и платы драйвера GVC750BE101 доступны в официальной документации по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип компонента: Сборка IGBT (силовой модуль) и плата драйвера затвора.

• Напряжение и ток модуля (приблизительно, на примере типового исполнения): Рассчитан на работу в цепях с напряжением порядка 3300В и токи в сотни ампер (точные значения зависят от конкретного типоразмера и исполнения преобразователя). Для модуля 5SHY3545L0010 необходима сверка с даташитом.

• Назначение платы GVC750BE101: Усиление сигналов управления от системы контроля, гальваническая развязка, обеспечение необходимых токов перезаряда затвора IGBT, а также мониторинг состояния модуля (защита от перегрузки по току, короткого замыкания, контроль напряжения на шинах).

• Архитектура: Плата драйвера является частью системы прямого управления крутящим моментом (DTC) ABB.

• Совместимость: Предназначены для установки в строго определенные слоты в шкафах управления преобразователей частоты среднего и высокого напряжения (например, ACS 1000, ACQ 800).

Преимущества и отличительные особенности

Использование оригинальных компонентов, таких как ABB 5SHY3545L0010 и GVC750BE101, обеспечивает несколько ключевых преимуществ:

• Высокая надежность и долгий срок службы: Компоненты спроектированы и изготовлены для работы в тяжелых промышленных условиях с циклическими нагрузками.

• Точное согласование: Плата драйвера GVC750BE101 оптимизирована для работы именно с силовым модулем 5SHY3545L0010, что гарантирует оптимальные динамические характеристики переключения и минимизацию потерь.

• Встроенная диагностика и защита: Плата управления непрерывно контролирует состояние IGBT, предотвращая его разрушение при аварийных ситуациях в сети или нагрузке, что защищает дорогостоящее оборудование.

• Сохранение заводских характеристик привода: Замена на оригинальные комплектующие гарантирует, что преобразователь частоты будет работать с заявленными КПД, коэффициентом мощности и уровнем гармоник.

Области применения и примеры использования

Данные компоненты применяются в высокомощных приводах, используемых в базовых отраслях промышленности:

• Горнодобывающая и цементная промышленность: Управление мощными дробилками, мельницами (сырьевыми, цементными) и конвейерными лентами большой протяженности.

• Металлургия: Приводы клетей прокатных станов, мощных насосов и вентиляторов (дымососов, главного проветривания).

• Нефтегазовая и химическая промышленность: Управление главными приводами компрессоров (центробежных, поршневых), насосов высокого давления.

• Энергетика и ВИЭ: Приводы питательных насосов на ТЭС, испытательные стенды, крупные вентиляторы градирен.

Сравнение с аналогами других производителей

Прямыми аналогами являются силовые модули и платы драйверов для преобразователей частоты других ведущих производителей:

• Siemens (Simodrive, Sinamics): Использует собственные силовые модули (например, на IGBT или IGCT) и платы управления к ним. Подход схож, но компоненты не взаимозаменяемы.

• Rockwell Automation (PowerFlex 7000): Также применяет кастомизированные сборки IGBT с собственными системами управления.

• GE (General Electric), TMEIC: Имеют собственные платформы высоковольтных приводов со специализированными компонентами.
  Ключевое отличие компонентов ABB 5SHY3545L0010 и GVC750BE101 — их полная интеграция в экосистему управления ABB Drives (использование DTC, интерфейсы с контроллерами ABB). Замена на неоригинальные аналоги может привести к потере точности управления, снижению надежности и аннулированию сертификатов безопасности.

Рекомендации по выбору и важные замечания

1. Точная идентификация: Коды 3BHB013088R0001 и 3BHE009681R0101 часто являются внутренними кодами заказа или кодами для всей сборки/комплекта. Крайне важно физически сверять маркировку на вышедшем из строя модуле (5SHY3545L0010) и плате драйвера (GVC750BE101).

2. Необходимость комплексной диагностики: Выход из строя силового модуля часто приводит к повреждению сопутствующих компонентов, включая плату драйвера GVC750BE101. Рекомендуется проводить тщательную диагностику всей силовой цепочки.

3. Требования к монтажу: Замена силовых модулей требует специального оборудования, навыков и соблюдения строгих процедур (момент затяжки крепежа, нанесение теплопроводной пасты, проверка состояния теплоотводов).

4. Программирование и настройка: После замены компонентов может потребоваться выполнение процедур юстировки и тестирования привода с помощью специализированного ПО (например, Drive Window или Drive composer).

5. Безопасность: Работа с высоковольтными компонентами смертельно опасна. Должны выполняться все правила электробезопасности (LOCKOUT/TAGOUT, проверка отсутствия напряжения).
