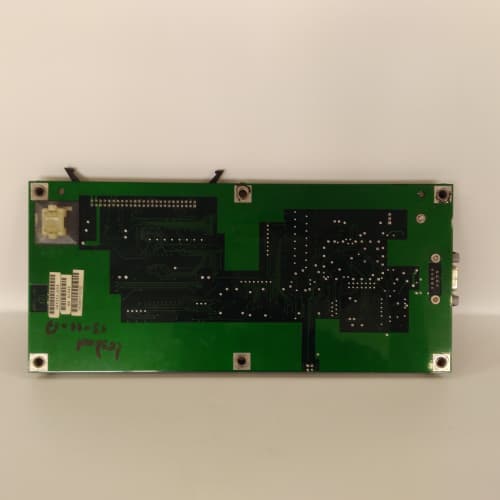

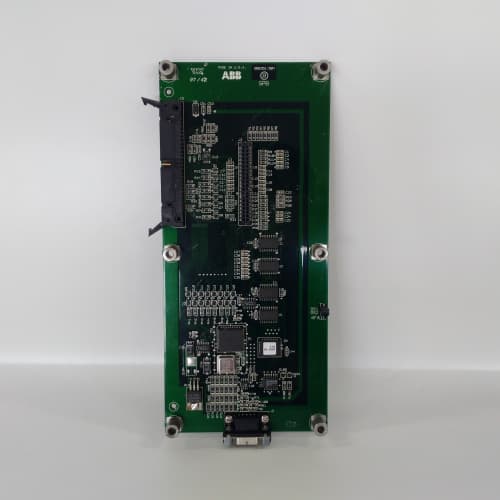

ABB 086406-002: Описание аналогового модуля ввода/вывода

Модуль ABB 086406-002 является аналоговым модулем ввода/вывода для распределенных систем управления на базе контроллеров серии AC 800M, входящих в состав комплексной платформы ABB System 800xA. Этот модуль, часто обозначаемый как AI810 (или его конкретная ревизия), выполняет критически важную функцию сопряжения контроллера с технологическим процессом, обеспечивая ввод аналоговых сигналов от полевых датчиков. Модуль ABB 086406-002 предназначен для измерения сигналов постоянного тока или напряжения, поступающих от таких приборов, как датчики давления, температуры, расхода или уровня, и преобразования их в цифровые значения для обработки в логике контроллера AC 800M. Установленный в крейт удаленного или локального ввода-вывода S800 I/O, этот модуль обеспечивает надежную и точную связь между физическим миром и системой управления. Полные спецификации и руководство по настройке для модуля ABB 086406-002 можно найти в официальной документации по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Аналоговый модуль ввода (Analog Input - AI). Конкретно модель 086406-002 часто соответствует модулю AI810 с определенным количеством каналов и типом сигнала.

• Количество каналов: Как правило, 8 каналов (точное количество необходимо уточнять по спецификации, так как код может охватывать несколько модификаций).

• Тип входного сигнала: Напряжение постоянного тока (например, 0-10 В) или ток (0/4-20 мА). Модуль может поддерживать оба типа, настраиваемые программно или аппаратно.

• Разрешение: Высокое разрешение, обычно 16 бит, что обеспечивает точное измерение параметров процесса.

• Гальваническая развязка: Наличие развязки между каналами и между каналами и шиной крейта для защиты от помех и потенциалов земли.

• Совместимость: Устанавливается в крейты серии S800 I/O и взаимодействует с контроллерами AC 800M через высокоскоростную внутреннюю шину.

• Диагностика: Встроенная диагностика для обнаружения обрыва петли (broken wire detection) при работе с токовыми сигналами (4-20 мА).

Преимущества и отличительные особенности

Использование модуля ABB 086406-002 в системе S800 I/O предоставляет ряд существенных преимуществ:

• Высокая точность и надежность: Модуль обеспечивает точное и стабильное преобразование аналоговых сигналов, что является основой для качественного регулирования и контроля процесса.

• Гибкость конфигурации: Возможность программного выбора типа сигнала (ток/напряжение) для каждого канала в большинстве версий упрощает инжиниринг и снижает потребность в различных аппаратных модификациях.

• Интеграция с System 800xA: Как часть экосистемы ABB, модуль 086406-002 полностью интегрирован в единую среду инжиниринга, обеспечивая автоматическое распознавание, диагностику и удобные инструменты настройки.

• Модульность и масштабируемость: Легко добавляется в существующий крейт S800, позволяя гибко наращивать количество точек ввода по мере необходимости.

• Промышленная надежность: Предназначен для работы в жестких промышленных условиях с широким температурным диапазоном и устойчивостью к электромагнитным помехам.

Области применения и примеры использования

Аналоговый модуль ABB 086406-002 находит применение во всех отраслях, где требуется непрерывный контроль технологических параметров:

• Химическая и нефтехимическая промышленность: Ввод сигналов от датчиков давления в реакторах, температуры в теплообменниках, уровня в емкостях и расхода сырья.

• Нефтегазовый сектор: Мониторинг параметров на насосных и компрессорных станциях (давление на входе/выходе, температура газа).

• Энергетика: Измерение параметров пара (температура, давление), уровня в деаэраторах, сигналов с расходомеров питательной воды.

• Водоподготовка и водоочистка: Контроль pH, мутности, уровня в резервуарах, давления в магистралях.

• Фармацевтика и пищевая промышленность: Точное измерение температуры и давления в стерилизационных и пастеризационных установках.

Сравнение с аналогами других производителей

Прямыми аналогами модуля ABB 086406-002 являются аналоговые модули ввода других производителей распределенных систем ввода-вывода:

• Siemens ET 200SP/ET 200M (AI модули): Модули серии SM 331 и аналоги. Система Siemens использует протокол PROFIBUS-DP или PROFINET. Модуль ABB 086406-002 интегрирован в проприетарную шину S800 и среду 800xA, что обеспечивает более тесную связь в экосистеме ABB.

• Emerson DeltaV CHARMs AI: Модули в компактном исполнении. Подход Emerson с CHARMs предполагает иное аппаратное решение и конфигурацию, но решаемую задачу — ввод аналоговых сигналов.

• Rockwell Automation Point I/O или Flex I/O (аналоговые модули): Работают в сетях EtherNet/IP или DeviceNet. Отличаются протоколом обмена и средой конфигурирования (Studio 5000).

• Yokogawa AAI143: Аналоговый модуль ввода для систем CENTUM VP. Как и модуль 086406-002, является частью закрытой, высокоинтегрированной экосистемы производителя.

Рекомендации по выбору и важные замечания

1. Точная идентификация: Номер 086406-002 — это, скорее всего, код заказа (order number). Перед покупкой необходимо уточнить точное техническое обозначение (например, AI810) и его спецификацию: количество каналов (8 или 16), тип изолирующего барьера, поддерживаемые диапазоны сигналов.

2. Совместимость с базовым модулем и крейтом: Модуль должен быть совместим с используемым базовым модулем (TB801, TB802 и т.д.) и версией крейта S800 I/O.

3. Конфигурация адресации: Адрес модуля ABB 086406-002 в крейте настраивается с помощью механических переключателей (Switches) на его корпусе, что необходимо правильно выполнить для корректной работы в системе.

4. Проводка и заземление: Для обеспечения высокой точности и отсутствия помех при работе с аналоговыми сигналами критически важно соблюдать правила экранирования, заземления и прокладки кабелей (вдали от силовых цепей).

5. Калибровка: Хотя модуль имеет заводскую калибровку, для ответственных контуров рекомендуется периодическая проверка и при необходимости калибровка с помощью эталонных источников сигнала.
