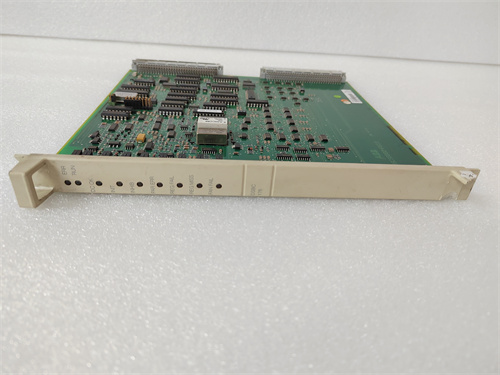

ABB DSBC176 3BSE019216R1: Описание коммуникационного модуля последовательной шины (Master)

Модуль ABB DSBC176 3BSE019216R1 является ведущим (Master) модулем последовательной шины для систем распределенного ввода-вывода S800 I/O и контроллеров серии AC 800M в рамках платформы ABB System 800xA. Этот модуль, также известный как S800 I/O Bus Controller, выполняет ключевую роль в организации связи: он управляет обменом данными между контроллером AC 800M (или другим ведущим устройством) и удаленными крейтами с модулями ввода-вывода S800 I/O. Модуль ABB DSBC176 выступает в качестве интерфейса и концентратора, преобразуя протокол внутренней шины контроллера в высокоскоростную последовательную шину S800 I/O Bus, к которой могут быть подключены десятки крейтов на расстоянии. Таким образом, DSBC176 3BSE019216R1 является основой для создания масштабируемых, распределенных систем сбора данных и управления. Полную информацию о настройке и конфигурации можно найти в официальном руководстве для модуля ABB DSBC176 3BSE019216R1 по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Контроллер последовательной шины ввода-вывода (I/O Bus Controller), ведущее устройство (Master).

• Назначение шины: Управление высокоскоростной синхронной последовательной шиной S800 I/O Bus (также известной как "F" или "Field bus").

• Скорость обмена: Высокая скорость передачи данных, обеспечивающая детерминированный обмен с удаленными модулями ввода-вывода.

• Количество подключаемых крейтов: Позволяет подключать цепочку (цепь) из множества удаленных или локальных крейтов S800 I/O, каждый из которых может содержать до 12 модулей.

• Топология: Шина (линейная цепочка) с возможностью резервирования канала связи.

• Совместимость: Устанавливается в слот базового модуля в крейте S800 I/O (например, рядом с модулями ввода/вывода) или в специальный крейт контроллера. Совместим с контроллерами AC 800M и другими ведущими устройствами ABB (например, CI871).

• Резервирование: Поддерживает конфигурации с резервированной шиной для повышения доступности системы.

Преимущества и отличительные особенности

Использование модуля ABB DSBC176 3BSE019216R1 в архитектуре S800 I/O дает значительные преимущества:

• Масштабируемость и гибкость: Позволяет распределять точки ввода-вывода на значительном расстоянии от контроллера (сотни метров), оптимизируя прокладку кабелей и размещение оборудования. Один модуль DSBC176 управляет целой цепочкой крейтов.

• Высокая производительность и детерминизм: Специализированная последовательная шина обеспечивает предсказуемое время цикла обмена данными, что критически важно для контуров регулирования.

• Надежность и диагностика: Модуль обладает развитыми функциями диагностики как самой шины, так и подключенных к ней устройств. Поддержка резервирования шины увеличивает отказоустойчивость.

• Единая среда конфигурации: Модуль DSBC176 полностью конфигурируется и диагностируется в единой среде инжиниринга Automation Builder (ранее Control Builder) для System 800xA, обеспечивая простоту настройки сложных распределенных сетей.

Области применения и примеры использования

Модуль ABB DSBC176 применяется в крупных распределенных системах автоматизации, где требуется централизованное управление с удаленным размещением оборудования ввода-вывода:

• Нефтегазовая и химическая промышленность: Распределение крейтов S800 I/O по различным зонам большой установки (реакторный парк, насосные станции, склад сырья) с подключением к центральному контроллеру AC 800M.

• Энергетика: Организация сбора данных с множества датчиков и исполнительных механизмов котлотурбинного цеха или блока химической водоочистки.

• Водоподготовка и очистка сточных вод: Управление распределенными объектами (насосные станции, резервуары, фильтры) с единого диспетчерского пункта.

• Целлюлозно-бумажное и металлургическое производство: Автоматизация протяженных технологических линий, где датчики и приводы разнесены на большое расстояние.

Сравнение с аналогами других производителей

Прямыми функциональными аналогами модуля ABB DSBC176 3BSE019216R1 являются ведущие модули распределенных систем ввода-вывода других производителей:

• Siemens ET 200 (IM 153/IM 155): Интерфейсные модули для удаленных станций ET 200, работающие через PROFIBUS-DP или PROFINET. В отличие от проприетарной шины S800, Siemens использует открытые полевые шины.

• Emerson DeltaV Remote I/O (CHARMS Controller): Контроллер, управляющий кластером модулей CHARMs в удаленном крейте. Имеет иную физическую и логическую архитектуру.

• Rockwell Automation Point I/O / Flex I/O (адаптеры): Сетевые адаптеры (для EtherNet/IP, DeviceNet), которые выполняют роль ведущего интерфейса для крейта с модулями ввода-вывода в сети Rockwell.

• Yokogawa FIO: Аналог для системы CENTUM VP. Как и DSBC176, является частью закрытой, высокоинтегрированной экосистемы, но использует другую физическую среду передачи данных (например, Vnet/IP).

Рекомендации по выбору и важные замечания

1. Планирование конфигурации шины: Необходимо заранее рассчитать общее количество модулей в цепочке, длину шины и потребление тока, чтобы не превысить предельные возможности модуля ABB DSBC176. Для больших систем может потребоваться сегментирование на несколько независимых шин.

2. Резервирование: Для критически важных процессов обязательно рассматривать конфигурацию с резервированным контроллером шины (установка двух модулей DSBC176) и резервированной линией связи.

3. Правильное завершение шины: Для обеспечения целостности сигнала последовательная шина S800 I/O Bus должна быть правильно оконцована терминаторами на первом и последнем крейте в цепочке.

4. Адресация: Каждому крейту в цепочке, управляемой DSBC176, должен быть присвоен уникальный адрес с помощью переключателей на его базовом модуле.

5. Совместимость версий: Убедитесь, что аппаратная и программная (firmware) версия модуля DSBC176 3BSE019216R1 совместима с версией контроллера AC 800M, средой Automation Builder и другими модулями в крейте.
