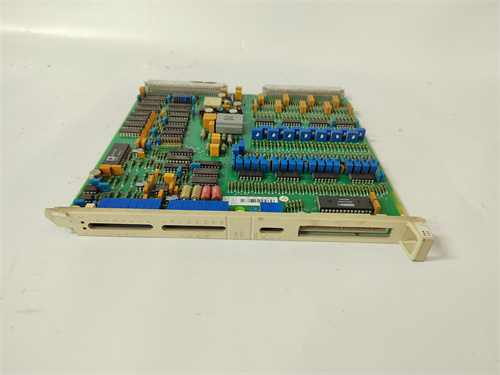

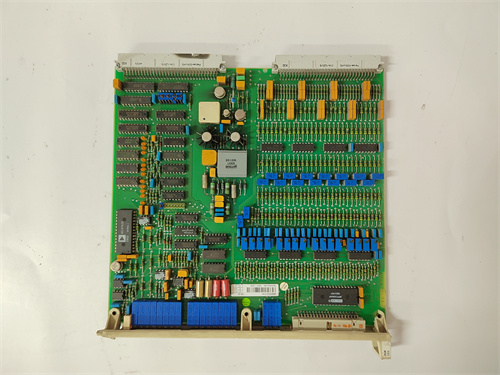

ABB DSAI130D — это модуль аналогового ввода для распределенных систем управления.

Описание продукта
Модуль ABB DSAI130D представляет собой модуль аналогового ввода (Analog Input Module) семейства S800 I/O, которое является стандартным компонентом для систем управления ABB Ability™ System 800xA, а также для контроллеров AC 800M и AC 800PEC. Основная задача модуля ABB DSAI130D — обеспечить высокоточное и надежное преобразование стандартных аналоговых сигналов от полевых датчиков в цифровые значения для обработки контроллером. Этот конкретный модуль, DSAI130D, предназначен для работы с унифицированными токовыми и потенциальными сигналами. Интеграция модуля ABB DSAI130D в распределенную архитектуру S800 I/O позволяет значительно сократить затраты на прокладку кабелей и повысить гибкость системы. Надежность и точность измерений делают DSAI130D ключевым компонентом для построения контуров контроля и регулирования критических технологических параметров.

Технические параметры

• Тип модуля: Модуль аналогового ввода, 16 каналов, высокое разрешение.

• Поддерживаемые типы входных сигналов:

• Токовый вход: 0-20 мА, 4-20 мА (основное применение).

• Потенциальный (напряженческий) вход: 0-10 В.

• Разрешение: Высокое разрешение, обычно 16 бит, обеспечивающее точность измерений.

• Изоляция: Групповая изоляция между каналами и полевой шиной (Fieldbus). Каналы не изолированы друг от друга внутри группы.

• Время преобразования: Быстрое время преобразования на канал, подходящее для высокоскоростных приложений.

• Диагностика: Встроенная диагностика, включая обнаружение обрыва петли (для сигналов 4-20 мА), контроль пределов и самодиагностику модуля.

• Подключение: Устанавливается на базовый модуль (например, типа DSDO 110/115) для связи по полевой шине (Profibus DP, Foundation Fieldbus H1) с контроллером.

• Индикация: Светодиодные индикаторы состояния модуля и каналов.

Преимущества и особенности
Ключевым преимуществом модуля ABB DSAI130D является его высокая плотность каналов (16 аналоговых входов в одном компактном модуле), что позволяет эффективно использовать пространство в распределенных шкафах управления. Модуль отличается высокой точностью и стабильностью измерений даже в условиях промышленных помех благодаря качественной схемотехнике и фильтрации. Он поддерживает «горячую замену», что позволяет производить замену неисправного модуля без остановки контроллера или процесса. Полная интеграция со средой Engineering Studio системы 800xA обеспечивает простую и быструю конфигурацию, автоматическое документирование и мощные диагностические возможности.

Примеры применения в различных областях

• Нефтегазовая промышленность: Сбор сигналов 4-20 мА от датчиков давления, расхода и уровня на удаленных технологических площадках (кустовые площадки, замерные установки).

• Химическая промышленность: Подключение множества датчиков температуры с унифицированным выходным сигналом 4-20 мА от различных реакторов и колонн.

• Водоподготовка и водоочистка: Мониторинг параметров качества воды (pH, мутность, электропроводность) через преобразователи с аналоговым выходом.

• Энергетика: Измерение токовых сигналов от преобразователей, контролирующих вибрацию, температуру подшипников и другие параметры вспомогательного оборудования.

Сравнение с аналогами
Прямыми аналогами являются 16-канальные аналоговые модули ввода других производителей распределенного I/O:

• Siemens: Модуль SM 331 AI 16x16Bit (6ES7331-7NF10-0AB0) для ET 200M.

• Emerson: Модули аналогового ввода в системе CHARMS или серии DeltaV S-series.

• Rockwell Automation: Модуль 1756-IF16 (16 каналов) для ControlLogix.

• Honeywell: Модули аналогового ввода C-серии (например, CC-TAIX01).
  Отличие ABB DSAI130D заключается в его принадлежности к открытой, но оптимизированной для систем ABB архитектуре S800 I/O, которая поддерживает несколько полевых шин. Высокая плотность и быстродействие являются его конкурентными преимуществами. По сравнению с модулями с канальной изоляцией, DSAI130D имеет групповую изоляцию, что делает его более экономичным решением для приложений, где не требуется индивидуальная изоляция каждого канала.

Рекомендации по выбору и меры предосторожности

1. Тип изоляции и заземления: Поскольку ABB DSAI130D имеет групповую изоляцию, критически важно правильно организовать заземление аналоговых сигналов. Все сигналы, подключаемые к одной группе, должны иметь общую точку заземления во избежание контуров заземления и помех.

2. Совместимость с базовым модулем: Убедитесь, что выбранный базовый модуль (например, DSDO 110 для Profibus DP) поддерживает тип модуля DSAI130D и имеет достаточную нагрузочную способность.

3. Конфигурация в ПО: Каждый канал должен быть корректно сконфигурирован в программном обеспечении Control Builder для типа сигнала (4-20 мА, 0-10 В), предела шкалы и времени фильтрации.

4. Защита от перенапряжений: Для линий связи, выходящих за пределы шкафа, рекомендуется использовать дополнительные устройства защиты от перенапряжений (сург-протекторы) на аналоговых входах.

5. Резервирование: Для критически важных измерений рассмотрите возможность резервирования каналов на разных модулях или использования полностью резервированных конфигураций S800 I/O.
