Описание продукта

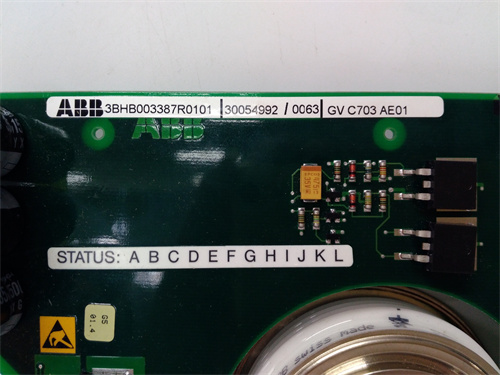

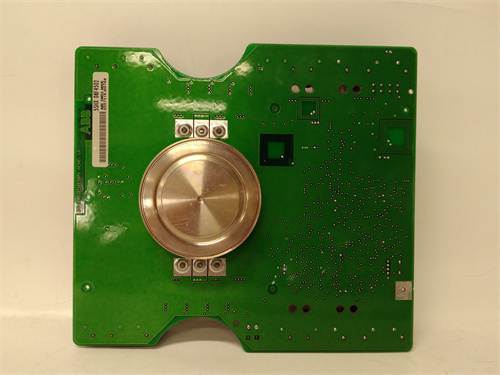

Интегрированный драйвер ABB 5SHX08F4502 представляет собой сложное электронное устройство, которое монтируется непосредственно на силовой полупроводниковый модуль (например, серии 5SNA, 5SHY). Его основная функция — преобразовывать низковольтные логические сигналы управления от системы контроля преобразователя в мощные импульсы тока и напряжения, необходимые для мгновенного включения и выключения IGCT. Драйвер затвора 5SHX08F4502 является не просто усилителем сигнала, а интеллектуальным интерфейсом, обеспечивающим оптимальные динамические характеристики, мониторинг состояния и защиту силового ключа. Работа всей силовой стека (stack) напрямую зависит от надежности и быстродействия таких компонентов, как модуль управления ABB 5SHX08F4502.

Технические параметры

• Назначение: Драйвер затвора для IGCT (интегрированного тиристора с коммутацией по затвору).

• Совместимость: Предназначен для работы с конкретными типами силовых модулей ABB (требуется проверка по таблицам совместимости).

• Выходные параметры управления: Обеспечивает строго определенные и форсированные токи управления затвором для включения (Gate Turn-On) и выключения (Gate Turn-Off) силового прибора.

• Напряжение питания: Имеет требования к нескольким изолированным цепям питания низкого напряжения (например, +15В, -15В, +5В).

• Логический вход: Принимает опторазвязанный или гальванически изолированный сигнал включения/выключения (ON/OFF) от контроллера уровня стека.

• Функции мониторинга: Может иметь выходные сигналы, указывающие на готовность, ошибку (неисправность) или состояние насыщения силового ключа.

• Конструкция: Выполнен в виде платы с разъемами, предназначенной для непосредственного монтажа на силовой модуль.

Преимущества и особенности

1. Оптимизированное переключение: Спроектирован специально для конкретной технологии IGCT, обеспечивая необходимую форму и амплитуду управляющих импульсов для минимизации коммутационных потерь и безопасной работы.

2. Интеграция и компактность: Прямой монтаж на силовой модуль сокращает длину управляющих трактов, уменьшая паразитную индуктивность и повышая надежность системы.

3. Встроенная диагностика и защита: Контролирует ключевые параметры силового прибора (например, напряжение в открытом состоянии) и может блокировать управляющие сигналы в случае обнаружения неисправности, предотвращая разрушение дорогостоящего модуля.

4. Высокая надежность: Разработан для работы в жестких промышленных условиях с высокой электромагнитной помехой (EMI), характерных для мощных преобразователей.

5. Упрощение проектирования: Использование готового драйвера ABB 5SHX08F4502 избавляет разработчиков преобразователя от необходимости создавать сложные и критичные цепи управления с нуля.

6. Горячая замена: Конструкция многих систем на базе таких драйверов позволяет производить их замену без полной разборки силового стека.

Примеры применения в различных отраслях

• Промышленные приводы мегаваттного класса: В частотно-регулируемых приводах (ЧРП) для насосов, вентиляторов, компрессоров и прокатных станов в металлургии, горнодобывающей и цементной промышленности.

• Энергетика и передача электроэнергии: Является ключевым компонентом в системах компенсации реактивной мощности (SVC, STATCOM) и гибких системах передачи переменного тока (FACTS), стабилизирующих электросети.

• Морская электродвижкация: В преобразователях для питания гребных электродвигателей на судах и буровых платформах.

• Испытательное оборудование: В мощных источниках питания и нагрузочных устройствах для испытания генераторов, трансформаторов и другого энергооборудования.

Сравнение с аналогами

Прямыми аналогами драйвера ABB 5SHX08F4502 являются специализированные затворные драйверы других производителей силовых полупроводников, таких как Infineon (для модулей IGBT HVIGBT) или Mitsubishi Electric (для своих силовых модулей). Однако ключевое отличие заключается в глубокой интеграции и оптимизации именно для технологии IGCT/IGBT ABB. Универсальные или самодельные драйверы не смогут обеспечить требуемой динамики, точности защиты и надежности, которые заложены в интегрированный драйвер 5SHX08F4502. Его выбор является неотъемлемой частью экосистемы силовых модулей ABB и гарантирует заявленные характеристики всего преобразовательного каскада.

Рекомендации по выбору и важные замечания

1. Строгая совместимость: Выбор драйвера затвора 5SHX08F4502 должен осуществляться исключительно в паре с тем силовым полупроводниковым модулем, для которого он предназначен, согласно официальным таблицам совместимости ABB.

2. Изучение документации: Перед применением необходимо детально изучить руководство по эксплуатации (Manual) и схему подключения именно для этой модели драйвера.

3. Качество питания: Крайне важно обеспечить стабильное, чистое и изолированное питание всех требуемых цепей драйвера. Любые помехи в питании могут привести к ложным срабатываниям или повреждению.

4. Монтаж и охлаждение: Следует соблюдать предписанный момент затяжки крепежных винтов и убедиться в эффективном отводе тепла, если драйвер его требует.

5. Сигналы управления и диагностики: Необходимо правильно подключить и запрограммировать обработку сигналов диагностики (Ready, Fault) в вышестоящем контроллере для обеспечения защитных алгоритмов.
