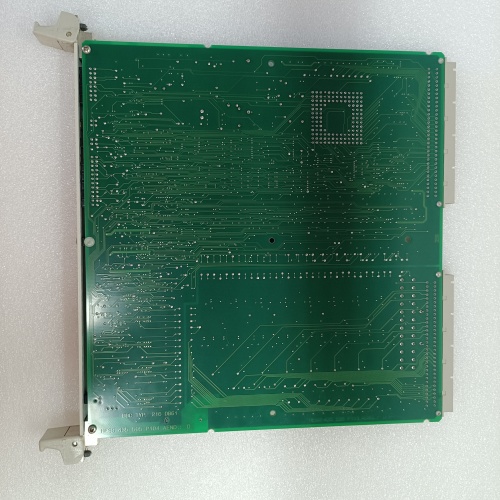

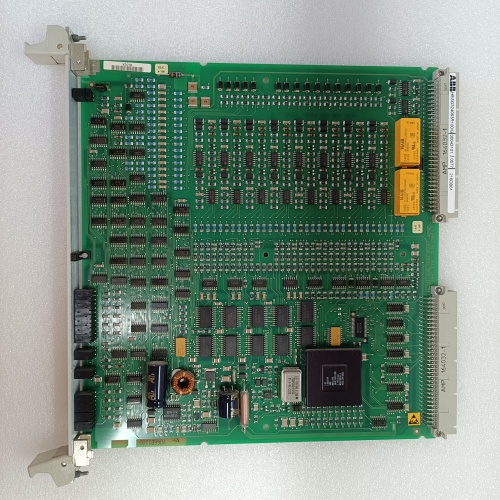

ABB 216DB61 — Модуль вывода на тиристорах/симисторах для системы ПЛК AC 800M

Описание продукта: ABB 216DB61

ABB 216DB61 представляет собой высокопроизводительный модуль дискретного вывода на тиристорах (симисторах), разработанный для использования в системе программируемых логических контроллеров (ПЛК) ABB AC 800M. Этот модуль выполняет функцию коммутации мощных нагрузок переменного тока, получая команды от центрального процессора и обеспечивая надежное и быстрое включение/выключение устройств в полевых условиях. Модель 216DB61 является ключевым компонентом для управления такими нагрузками, как нагревательные элементы, соленоидные клапаны переменного тока, двигатели малой мощности или осветительные приборы. Модуль вывода ABB 216DB61 обеспечивает гальваническую развязку между логической частью контроллера и силовой цепью, что повышает надежность всей системы. Благодаря своей конструкции на основе полупроводниковых элементов, он отличается долгим сроком службы и высокой частотой коммутации по сравнению с электромеханическими реле.

Параметры продукта

• Система: ABB AC 800M.

• Тип модуля: Модуль дискретного вывода на тиристорах (симисторах) для переменного тока.

• Количество каналов: 2 канала.

• Номинальное коммутируемое напряжение: 48-230 В переменного тока.

• Максимальный ток на канал: 2 А (при 60°C).

• Тип нагрузки: Резистивная или индуктивная (cos φ > 0.4).

• Защита: Встроенная защита от перегрузки и короткого замыкации, с индикацией неисправности.

• Изоляция: Гальваническая развязка между полевыми цепями, цепями логики и шиной.

• Индикация: Светодиодный индикатор состояния для каждого канала (ON/OK, Fault).

• Подключение: Винтовые клеммы.

• Монтаж: Установка на DIN-рейку в шасси S800 I/O.

Преимущества и особенности

1. Высокая надежность и долгий срок службы: Использование полупроводниковых ключей (симисторов) исключает механический износ контактов, характерный для реле, что особенно важно для приложений с частой коммутацией. Модуль ABB 216DB61 рассчитан на длительную работу в промышленных условиях.

2. Быстродействие: Тиристорные выходы обеспечивают более высокую скорость срабатывания по сравнению с электромеханическими реле, что может быть критично для некоторых технологических процессов.

3. Встроенная защита и диагностика: Наличие защиты от перегрузки и короткого замыкания на каждом канале защищает как сам модуль, так и подключенную нагрузку. Светодиодная индикация неисправности (Fault) позволяет оперативно локализовать проблему.

4. Компактность и высокая плотность монтажа: Два силовых канала в одном компактном модуле позволяют эффективно использовать пространство в шкафу управления, особенно при использовании в составе распределенной периферии S800 I/O.

5. Прозрачная интеграция с AC 800M: Модуль 216DB61 полностью конфигурируется и диагностируется из единой среды программирования ABB Control Builder, что упрощает проектирование, ввод в эксплуатацию и обслуживание системы.

Примеры применения в различных областях

• Химическая и нефтехимическая промышленность: Управление нагревательными jackets (обогревательными рубашками) реакторов, трубопроводов, включение соленоидных клапанов на линиях дозирования.

• Нефтегазовая отрасль: Коммутация цепей подогрева резервуаров, управление заслонками и маломощными исполнительными механизмами на технологических установках.

• Энергетика: Управление системами термостатирования и обогрева оборудования на подстанциях, коммутация цепей вспомогательных систем.

• Пищевая промышленность: Включение/выключение ТЭНов в варочных котлах, печах, сушильных шкафах, управление нагревательными элементами пастеризаторов.

• Производство пластмасс и резины: Управление зональным нагревом экструдеров и термопластавтоматов.

• Системы вентиляции и кондиционирования (HVAC): Управление электрическими нагревателями в приточных установках.

Сравнение с аналогами конкурентов

По сравнению с аналогичными модулями силовых полупроводниковых выходов у конкурентов, таких как Siemens (Simatic S7-1500, модули DO 8x230VAC/2A) или Rockwell Automation (Point I/O, модули симисторных выходов), модуль ABB 216DB61 обладает схожими техническими характеристиками. Его ключевое преимущество заключается в глубокой и оптимизированной интеграции в экосистему AC 800M и S800 I/O, что обеспечивает предсказуемость работы, удобство конфигурации и диагностики. Для объектов, где уже используется платформа ABB, выбор 216DB61 является наиболее логичным и экономичным с точки зрения стоимости владения.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости: Убедитесь, что система управления базируется на контроллерах ABB AC 800M и имеет соответствующее шасси (например, из семейства S800 I/O) для установки модуля ABB 216DB61.

2. Анализ нагрузки: Тщательно рассчитайте рабочий ток и тип (резистивная, индуктивная) подключаемой нагрузки. Рабочий ток не должен превышать максимальный при заданной температуре окружающей среды. Для индуктивных нагрузок (катушки, соленоиды) обязательно используйте снабберные RC-цепи для подавления коммутационных перенапряжений.

3. Тепловой режим: Полупроводниковые выходы рассеивают тепло. Обеспечьте достаточную вентиляцию в шкафу управления и не превышайте максимально допустимую рабочую температуру модуля.

4. Защита и предохранители: Несмотря на встроенную защиту, рекомендуется устанавливать на каждый силовой выход внешний быстродействующий предохранитель с соответствующим номиналом.
