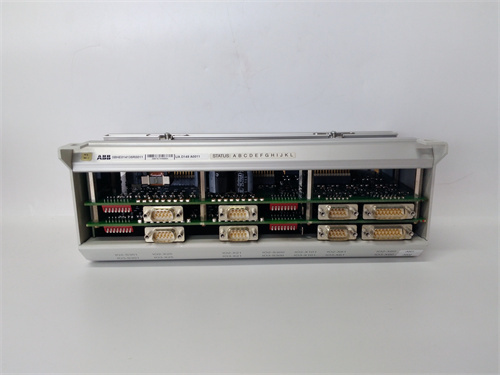

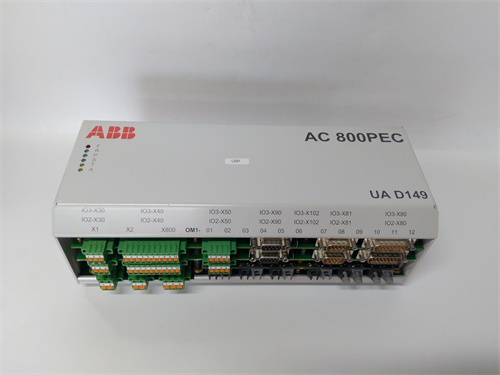

ABB UAD149 — Аналоговый модуль вывода для системы управления S800 I/O

Описание продукта: ABB UAD149

ABB UAD149 представляет собой высокоточный аналоговый модуль вывода (Analog Output Module), предназначенный для работы в составе распределенной периферийной системы S800 I/O компании ABB. Этот модуль является ключевым интерфейсным компонентом, обеспечивающим связь между контроллером верхнего уровня (например, из семейства AC 800M) и полевыми исполнительными устройствами, требующими аналогового управляющего сигнала. Модуль UAD149 преобразует цифровые команды от контроллера в точный аналоговый токовый или напряженческий сигнал для управления такими устройствами, как регулирующие клапаны, приводы с переменной скоростью или задатчики. Устройство ABB UAD149 отличается высокой надежностью, точностью и обеспечивает гальваническую развязку, что делает его пригодным для использования в сложных промышленных условиях. Модуль является частью модульной и масштабируемой системы ввода-вывода, что позволяет гибко наращивать и конфигурировать систему управления.

Параметры продукта

• Система: ABB S800 I/O.

• Тип модуля: Аналоговый модуль вывода (Analog Output, AO).

• Количество каналов: 2 канала.

• Тип выходного сигнала: Конфигурируемый: токовый выход 0-20 мА или 4-20 мА; напряженческий выход 0-10 В.

• Разрешение: Высокое разрешение (например, 16 бит) для точного позиционирования и управления.

• Точность: Высокая точность, соответствующая требованиям промышленных систем управления (например, ±0.1% от диапазона).

• Изоляция: Гальваническая развязка между каналами, а также между каналами и логической стороной модуля/шиной.

• Диагностика: Встроенная диагностика обрыва цепи, короткого замыкания и выхода за пределы диапазона на каждом канале. Индикация состояния.

• Индикация: Светодиодные индикаторы для каждого канала (состояние, ошибка).

• Монтаж: Установка на DIN-рейку внутри шасси S800 I/O.

• Питание: Получает питание от шины шасси.

Преимущества и особенности

1. Высокая точность и стабильность: Модуль ABB UAD149 обеспечивает прецизионное формирование аналогового сигнала с низким уровнем шума и дрейфа, что критически важно для точного позиционного управления (например, регулирующими клапанами) и поддержания технологических параметров.

2. Надежная гальваническая развязка: Полная изоляция выходных каналов предотвращает распространение помех и перенапряжений из полевых цепей на чувствительную электронику контроллера и других модулей, повышая общую надежность и безопасность системы.

3. Гибкость конфигурации: Возможность выбора типа выходного сигнала (4-20 мА или 0-10 В) на канал позволяет адаптировать один модуль UAD149 для работы с различными типами исполнительных механизмов без изменения аппаратной части.

4. Компактность и модульность: Два высокоточных канала в одном компактном корпусе позволяют эффективно использовать пространство в распределенных шкафах ввода-вывода. Легкая интеграция в любое шасси S800 I/O обеспечивает масштабируемость.

5. Прозрачная диагностика и обслуживание: Четкая светодиодная индикация и детальная диагностическая информация, доступная в среде программирования Control Builder, позволяют быстро обнаруживать и устранять неисправности, такие как обрыв петли управления или короткое замыкание.

Примеры применения в различных областях

• Нефтегазовая и химическая промышленность: Управление положением регулирующих клапанов на трубопроводах, реакторах, установках ректификации (сигнал 4-20 мА на позиционер).

• Энергетика: Контроль подачи топлива, управление заслонками в системах сжигания, регулирование скорости насосов питательной воды.

• Водоподготовка и водоочистка: Управление дозирующими насосами для реагентов, регулирование скорости двигателей мешалок.

• Металлургия и цементная промышленность: Позиционирование заслонок на газоходах, управление приводами конвейеров сырья.

• Производство продуктов питания и напитков: Регулирование температуры в теплообменниках и емкостях через управляющие клапаны пара/холодной воды.

Сравнение с аналогами конкурентов

По сравнению с аналоговыми модулями вывода конкурентов, таких как Siemens (Simatic ET 200S/SP, AO модули) или Rockwell Automation (ControlLogix/Point I/O, AO модули), модуль ABB UAD149 предлагает сопоставимую точность и надежность, но в рамках экосистемы ABB. Его ключевым преимуществом является глубокая и оптимизированная интеграция с контроллерами AC 800M и средой Control Builder, что обеспечивает единый цикл проектирования, конфигурации и диагностики. Конкуренты могут иметь преимущество в плотности каналов на один модуль или встроенные функции безопасности, но для систем, построенных на платформе ABB, UAD149 является оптимальным выбором.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости: Убедитесь, что модуль ABB UAD149 совместим с вашим шасси (напр., S800 I/O) и версией контроллера AC 800M. Проверьте, достаточно ли свободного места в шасси и мощности шины.

2. Определение типа нагрузки: Четко определите тип подключаемого исполнительного устройства (позиционер клапана, частотный преобразователь, задатчик). От этого зависит выбор выходного сигнала (ток 4-20 мА для петлевого питания или напряжение 0-10 В).

3. Расчет нагрузки: Убедитесь, что выходной канал модуля способен обеспечить необходимое напряжение и ток для петли управления, особенно при использовании токового выхода на большое количество последовательно включенных устройств (например, позиционер и индикатор).

4. Защита и экранирование: Для обеспечения точности сигнала используйте экранированные кабели для подключения аналоговых выходов. Установите предохранители в петли управления для защиты выходных каскадов модуля UAD149 от короткого замыкания.
