Описание продукта

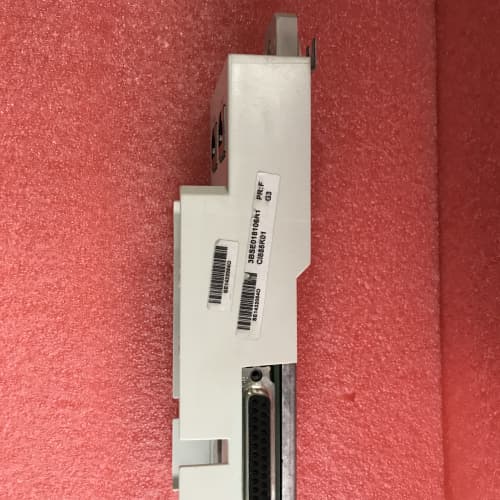

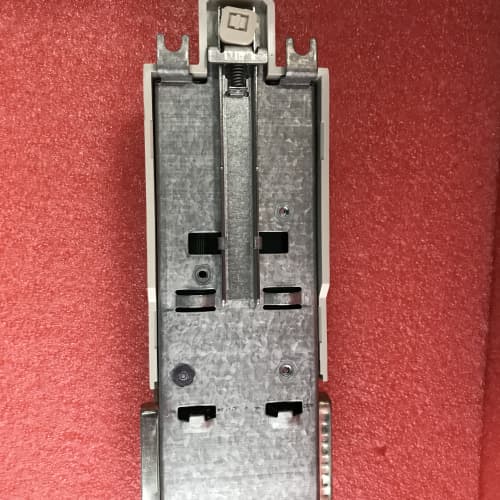

ABB CI855-1 — это высокопроизводительный интерфейсный модуль, предназначенный для установки в шасси контроллеров серии AC 800M, таких как PM861, PM865 и другие. Основная функция модуля CI855-1 — обеспечение высокоскоростной и детерминированной связи между контроллером AC 800M и оборудованием, работающим по протоколу PROFIBUS DP (Decentralized Periphery). Этот модуль выступает в роли ведущего устройства (Master) на сети PROFIBUS DP, позволяя контроллеру ABB обмениваться данными с удаленными станциями ввода-вывода, приводными системами, измерительными приборами и другими интеллектуальными полевыми устройствами, поддерживающими этот распространенный стандарт. Интеграция модуля ABB CI855-1 в систему значительно расширяет возможности контроллера по построению распределенных архитектур и интеграции стороннего оборудования.

Технические параметры

• Тип модуля: Коммуникационный интерфейсный модуль (CIU) для PROFIBUS DP.

• Поддерживаемый протокол: PROFIBUS DP (Master, Class 1).

• Скорость передачи данных: До 12 Мбит/с, автоопределение или конфигурация.

• Совместимость: Предназначен для установки в шасси контроллеров серии AC 800M High Performance.

• Подключение: Интерфейс RS-485 через разъем 9-pin D-Sub (суммирующая шина).

• Количество подключаемых устройств: Поддерживает конфигурацию до 125 ведомых устройств (Slave) на сегмент (ограничения зависят от общей нагрузки и времени цикла).

• Диагностика: Интенсивная встроенная диагностика сети и подключенных устройств со светодиодной индикацией статуса.

Преимущества и особенности
Главное преимущество модуля ABB CI855-1 заключается в его бесшовной интеграции с программной и аппаратной средой AC 800M. Конфигурация сети PROFIBUS DP, включая параметры ведомых устройств, выполняется непосредственно в единой инженерной среде Control Builder M/Engineering Studio, что исключает необходимость в стороннем ПО. Модуль обеспечивает высокую предсказуемость и надежность обмена данными в реальном времени, что критически важно для управления процессами. CI855-1 отличается высокой помехоустойчивостью и поддерживает расширенные функции PROFIBUS, такие как синхронный режим и диагностика расширенных данных устройств (Slave Diagnostics). Поддержка «горячей» замены позволяет обслуживать модуль без остановки контроллера.

Примеры применения в различных областях

• Автомобильная промышленность: Интеграция контроллера AC 800M, управляющего окрасочной линией или сборочным цехом, с распределенными шкафами ввода-вывода Siemens ET 200 на базе PROFIBUS DP через модуль CI855-1.

• Фармацевтика: Подключение интеллектуальных датчиков давления и расходомеров с интерфейсом PROFIBUS к системе управления чистым помещением.

• Водоочистные сооружения: Организация связи с частотно-регулируемыми приводами насосов (VFD) ведущих производителей, поддерживающих PROFIBUS DP.

• Конвейерные системы: Создание распределенной системы управления протяженным конвейером с удаленными станциями ввода-вывода, подключенными по сети PROFIBUS DP через ABB CI855-1.

Сравнение с аналогами конкурентов
Прямыми аналогами модуля ABB CI855-1 являются мастер-модули PROFIBUS DP для других платформ РСУ, например, Siemens CP 443-5 Extended для SIMATIC S7-400/PCS 7 или Emerson PROFIBUS Interface Card для систем DeltaV. Ключевое отличие CI855-1 — его глубокая и оптимизированная интеграция именно в экосистему ABB AC 800M, где он становится логическим продолжением контроллера, а не внешним адаптером. По сравнению с универсальными шлюзами PROFIBUS-to-Ethernet, модуль CI855-1 обеспечивает прямое, высокопроизводительное и детерминированное подключение на уровне контроллера.

Рекомендации по выбору и меры предосторожности

1. Совместимость контроллера и ПО: Убедитесь, что выбранная модель процессорного модуля AC 800M (например, PM861) и версия Control Builder M/Engineering Studio поддерживают модуль ABB CI855-1. Проверьте совместимость версий firmware.

2. Планирование сети: Тщательно спроектируйте сеть PROFIBUS DP: рассчитайте общий цикл обмена, убедитесь, что скорость передачи данных и общее количество устройств не превышают возможностей конфигурации. Правильно подберите и установите терминаторы.

3. Конфигурация устройств: Заранее подготовьте GSD-файлы (Device Master Files) для всех подключаемых ведомых устройств (Slave) для их импорта в проект.

4. Монтаж и кабели: Используйте только экранированные кабели PROFIBUS категории A для обеспечения устойчивой связи. Соблюдайте правила монтажа шины (топология, заземление экрана).

5. Резервирование: Для критически важных применений рассмотрите возможность резервирования связи, которое может быть достигнуто либо использованием избыточных контроллеров с модулями CI855-1, либо (в некоторых конфигурациях) применением резервированных PROFIBUS-сетей с использованием Y-связок (Redundancy Modules).
