Описание продукта

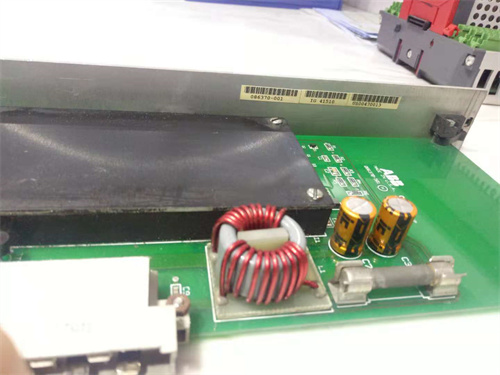

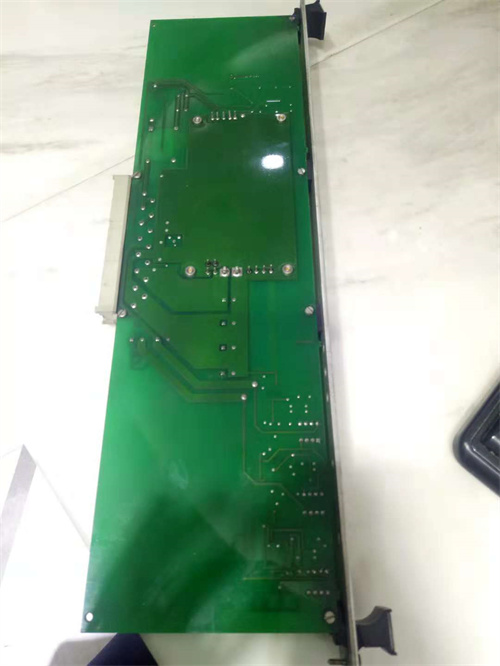

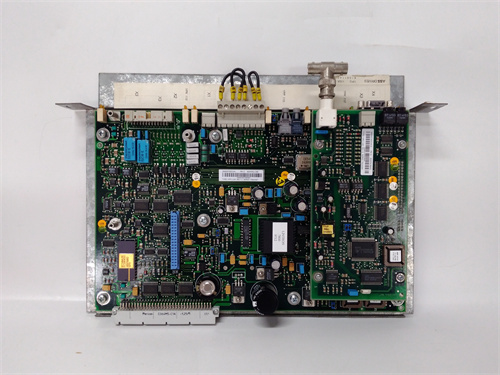

Плата ввода/вывода ABB 086370-001 выполнена в компактном формате для монтажа на DIN-рейку или непосредственной установки в шасси контроллера/привода. Устройство имеет печатную плату с высококачественными компонентами, устойчивыми к вибрациям и перепадам температур. На лицевой панели платы расположены светодиодные индикаторы состояния каналов и винтовые клеммные колодки для подключения полевых устройств. Модель ABB 086370-001 оснащена гальванической развязкой между каналами и внутренней шиной, что защищает управляющую электронику от возможных перенапряжений в полевых цепях. Встроенные фильтры подавляют высокочастотные помехи, обеспечивая чистоту сигналов.

Технические параметры

• Тип устройства: Плата дискретного и аналогового ввода/вывода.

• Количество каналов: 16 дискретных входов / 16 дискретных выходов (конфигурируемая группа).

• Тип дискретных входов: 24 В постоянного тока (согласно IEC 61131-2, тип 1).

• Тип дискретных выходов: Транзисторные выходы с открытым коллектором, 24 В постоянного тока, 0,5 А на канал.

• Дополнительные аналоговые каналы: 2 входа (0-10 В, 4-20 мА) и 1 выход (0-10 В).

• Гальваническая развязка: 500 В переменного тока между группами каналов и шиной.

• Входное напряжение логики: 24 В постоянного тока (от внешнего источника).

• Потребляемый ток по шине: Не более 200 мА.

• Время отклика дискретных входов: Менее 1 мс.

• Частота опроса аналоговых входов: До 100 Гц.

• Разрешение АЦП: 12 бит.

• Индикация: Светодиоды состояния на каждый канал (зеленый/желтый).

• Рабочая температура: От -25°C до +60°C.

• Степень защиты: IP20 (требуется установка в шкаф управления).

• Подключение: Съемные винтовые клеммные колодцы.

Преимущества и особенности

Главное преимущество ABB 086370-001 — это его компактность и универсальность, позволяющая использовать одну плату для подключения как дискретных, так и аналоговых сигналов, что экономит место в шкафу управления. Модуль обеспечивает быстрый отклик и высокую надежность в промышленных условиях. Ключевые особенности модели ABB 086370-001 включают:

1. Комбинированная архитектура: дискретные и аналоговые каналы на одной плате.

2. Защита выходов от короткого замыкания и перегрузки.

3. Возможность индивидуальной настройки фильтров на дискретных входах для подавления дребезга контактов.

4. Наличие диагностики обрыва цепи для аналоговых входов (режим 4-20 мА).

5. Простота подключения благодаря съемным клеммным колодкам, что облегчает замену и обслуживание.
   Плата ABB 086370-001 разработана для использования в системах, где требуется сочетание дискретного управления и аналогового мониторинга в одном компактном модуле.

Примеры применения

В промышленной автоматизации плата ABB 086370-001 используется для решения широкого круга задач по контролю и управлению:

• Управление приводами: Подключение концевых выключателей, кнопок управления и датчиков обратной связи к частотным преобразователям ABB.

• Автоматизация зданий: Контроль состояния насосов, вентиляторов и задвижек в системах отопления и вентиляции.

• Упаковочное оборудование: Сбор сигналов с датчиков наличия продукта и управление пневматическими толкателями.

• Пищевая промышленность: Мониторинг температуры и давления в технологических емкостях с управлением исполнительными механизмами.

• Водоподготовка: Контроль уровней в резервуарах и управление насосным оборудованием.

• Металлообработка: Подключение датчиков положения и управление зажимами на обрабатывающих центрах.
  Благодаря своей гибкости, ABB 086370-001 является популярным выбором для интеграции в различное промышленное оборудование.

Сравнение с конкурентами

Если сравнивать ABB 086370-001 с аналогичными модулями ввода/вывода других производителей, например, Siemens ET200SP или Schneider Electric TM3, то продукт ABB выделяется лучшей интеграцией с приводами ACS880 и контроллерами AC500. Модель ABB 086370-001 выигрывает за счет более высокой плотности каналов на единицу площади и расширенной диагностики, специфичной для приводной техники ABB. Однако по разнообразию поддерживаемых типов сигналов некоторые универсальные модули могут предлагать больше опций. Тем не менее, для систем, построенных на оборудовании ABB, плата ABB 086370-001 является оптимальным решением, обеспечивающим полную совместимость и простоту конфигурирования.

Рекомендации по выбору и эксплуатации

При выборе ABB 086370-001 необходимо убедиться, что суммарный ток всех подключенных к дискретным выходам нагрузок не превышает максимально допустимый для группы выходов (обычно 2-4 А в зависимости от конфигурации). Для обеспечения надежной работы платы в течение всего срока службы рекомендуется:

1. Использовать отдельный стабилизированный источник питания 24 В для питания логики платы и нагрузок.

2. Устанавливать защитные диоды (демпфирующие диоды) параллельно индуктивным нагрузкам (контакторы, соленоиды) для подавления выбросов напряжения при отключении.

3. Прокладывать сигнальные кабели отдельно от силовых для исключения наводок.

4. При использовании аналоговых входов в режиме 4-20 мА применять экранированные витые пары.

5. Регулярно проверять затяжку винтов на клеммных колодках для предотвращения перегрева в местах соединений.

6. При программировании учитывать время фильтрации входов для корректной обработки быстрых сигналов.
   Соблюдение этих простых правил гарантирует, что ABB 086370-001 будет безотказно выполнять свои функции на протяжении всего срока эксплуатации, обеспечивая надежный ввод/вывод сигналов в системе управления.
