Описание продукта

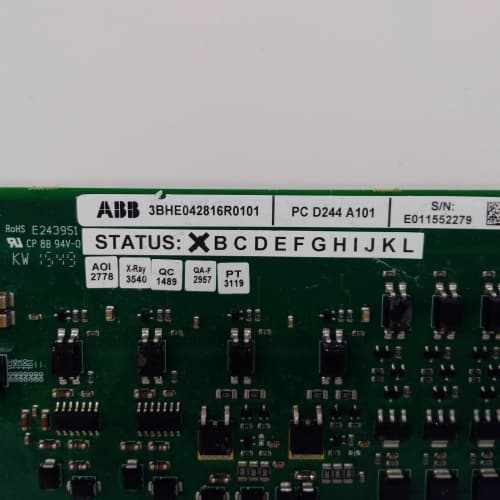

Модуль дискретного ввода/вывода ABB PCD244A101 выполнен в прочном металлическом корпусе для монтажа в специализированные шасси систем Procontrol, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной контроллера. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы при использовании в резервированных конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния каждого канала, а также индикаторы питания и диагностики. Модель ABB PCD244A101 оснащена гальванической развязкой по каждому каналу, что защищает внутреннюю шину контроллера от перенапряжений и помех со стороны полевых цепей. Встроенная диагностика постоянно контролирует состояние входных и выходных цепей, включая обнаружение обрывов и коротких замыканий.

Технические параметры

• Тип устройства: Модуль дискретного ввода/вывода для систем Procontrol.

• Количество каналов: 16 дискретных входов / 16 дискретных выходов (комбинированный модуль).

• Тип дискретных входов: 24 В постоянного тока (согласно IEC 61131-2, тип 1/2).

• Напряжение логической "1": 15-30 В постоянного тока.

• Напряжение логического "0": 0-5 В постоянного тока.

• Входной ток: Типово 2.5 мА при 24 В.

• Тип дискретных выходов: Транзисторные выходы с открытым коллектором (PNP).

• Выходное напряжение: 24 В постоянного тока (от внешнего источника питания).

• Выходной ток: 0.5 А на канал (с защитой от короткого замыкания).

• Суммарный ток группы: Не более 4 А на модуль.

• Гальваническая развязка: 1500 В переменного тока между каналами и внутренней шиной; 500 В между группами каналов.

• Диагностика: Обнаружение обрыва линии и короткого замыкания для выходов; контроль наличия входных сигналов.

• Время отклика входов: Менее 1 мс (программируемый фильтр дребезга до 10 мс).

• Время переключения выходов: Менее 1 мс.

• Защита выходов: Защита от короткого замыкания, перегрузки и перенапряжения.

• Напряжение питания логики: 24 В постоянного тока (от внутренней шины).

• Напряжение питания выходных каскадов: 24 В постоянного тока (внешнее, от отдельного источника).

• Потребляемая мощность: Не более 6 Вт (без учета нагрузки).

• Рабочая температура: От -25°C до +70°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Подключение: Через разъемы на задней панели модуля (к шасси) и передние клеммные колодки (опционально).

• Совместимость: Системы управления турбинами Procontrol P13, P14 и другие.

• Сертификаты: CE, UL, CSA, соответствие стандартам для энергетического оборудования.

Преимущества и особенности

Главное преимущество ABB PCD244A101 — это его высокая надежность и отказоустойчивость, необходимые для управления критически важным оборудованием, таким как паровые и газовые турбины. Модуль обеспечивает безопасный сбор сигналов и управление исполнительными механизмами в системах противоаварийной защиты. Ключевые особенности модели ABB PCD244A101 включают:

1. Комбинированная архитектура (16DI + 16DO) на одном модуле, что экономит место в шасси.

2. Поддержка резервирования для создания отказоустойчивых систем управления.

3. Индивидуальная диагностика каждого канала с определением типа неисправности.

4. "Горячая" замена (Hot Swap) без остановки технологического процесса (при резервировании).

5. Гальваническая развязка по каждому каналу для защиты от помех и перенапряжений.

6. Программируемые входные фильтры для подавления дребезга контактов.

7. Защита выходных каскадов от короткого замыкания и перегрузки.

8. Возможность программной настройки поведения выходов при потере связи с контроллером (переход в безопасное состояние).

9. Широкий рабочий температурный диапазон, характерный для турбинного оборудования.
   Модуль ABB PCD244A101 является стандартным решением для дискретного ввода/вывода в системах управления турбинами Procontrol.

Примеры применения

В энергетике и промышленности модуль ABB PCD244A101 используется для управления и мониторинга различных параметров:

• Паровые турбины: Сбор сигналов от концевых выключателей клапанов, датчиков давления и температуры (дискретные сигналы), управление соленоидами и электромагнитными клапанами системы регулирования и защиты.

• Газовые турбины: Мониторинг состояния систем смазки и охлаждения, управление пусковыми устройствами и топливными клапанами.

• Генераторы: Контроль состояния автоматов гашения поля, управление синхронизаторами.

• Котлы: Сбор сигналов от датчиков уровня и давления, управление задвижками и горелками.

• Вспомогательное оборудование: Управление насосами, вентиляторами, компрессорами на электростанциях.

• Промышленные котельные: Автоматизация процессов горения и управления котлами.
  Благодаря своей надежности, ABB PCD244A101 является ключевым компонентом для управления и защиты турбинного оборудования на многих электростанциях.

Сравнение с конкурентами

Если сравнивать ABB PCD244A101 с аналогичными модулями дискретного ввода/вывода других производителей, например, Siemens (серия S7-400) или GE (серия Mark VI), то продукт ABB выделяется своей специализацией на турбинном оборудовании и глубокой интеграцией с системами Procontrol. Модель ABB PCD244A101 выигрывает за счет расширенной диагностики и возможности работы в системах безопасности турбин (защита от превышения скорости, осевого сдвига). Конкуренты могут предлагать более универсальные решения, но для турбин ABB модуль ABB PCD244A101 является оптимальным и часто единственным выбором, обеспечивающим полную совместимость и сертификацию для данного типа оборудования.

Рекомендации по выбору и эксплуатации

При выборе ABB PCD244A101 необходимо убедиться, что количество каналов и типы входов/выходов соответствуют требованиям конкретного применения. Также важно проверить совместимость с конкретной моделью контроллера Procontrol и версией программного обеспечения. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Для дискретных выходов, управляющих индуктивными нагрузками (контакторы, соленоиды), использовать внешние защитные диоды, несмотря на встроенную защиту, для дополнительного подавления выбросов напряжения.

2. Использовать отдельный стабилизированный источник питания 24 В для питания выходных каскадов модуля, рассчитанный на суммарный ток всех одновременно включенных нагрузок.

3. Применять экранированные кабели для подключения полевых устройств, особенно в условиях сильных электромагнитных помех, характерных для электростанций.

4. Обеспечить надежное заземление шасси и модуля через PE-проводник.

5. При программировании обязательно настраивать безопасное состояние выходов на случай потери связи с контроллером (fail-safe mode).

6. Регулярно проверять затяжку винтов на клеммных колодках для предотвращения перегревов и обрывов.

7. При замене модуля в "горячем" режиме строго соблюдать последовательность действий, описанную в документации, и использовать только оригинальные модули ABB.

8. Периодически проверять диагностические сообщения модуля для своевременного выявления неисправностей в полевых цепях (обрывы, короткие замыкания).

9. Анализировать статистику отказов и замен для планирования технического обслуживания.
   Соблюдение этих простых правил гарантирует, что ABB PCD244A101 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежное и безопасное управление турбинным оборудованием и другими критически важными агрегатами, что необходимо для стабильной работы электростанций и промышленных предприятий.
