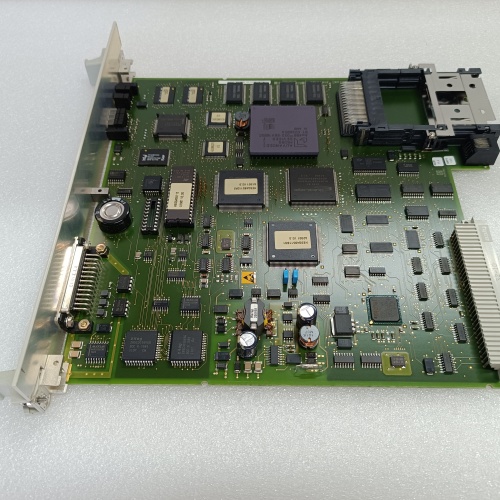

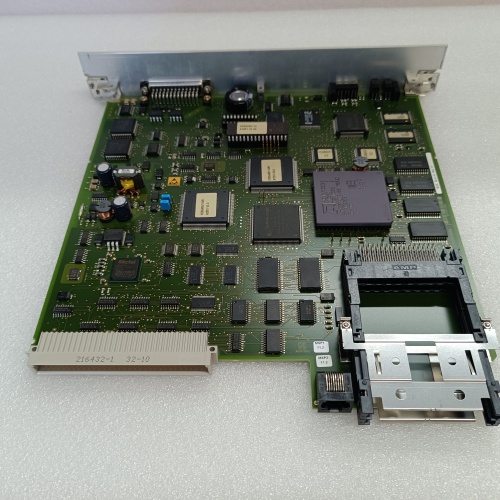

Обзор модуля ABB 216VC62A

Модуль ABB 216VC62A представляет собой компонент систем автоматизации, выпускаемый компанией ABB. Данный модуль относится к линейке оборудования для систем управления технологическими процессами, в частности к серии Advant Controller (AC) или более ранним сериям, таким как MasterPiece 200 (MP200). Модель ABB 216VC62A чаще всего идентифицируется как контроллер связи (Communication Controller) или коммуникационный процессор, предназначенный для организации высокоскоростного обмена данными между различными узлами распределенной системы управления (РСУ), а также для интеграции с вышестоящими системами (SCADA) и полевыми шинами. Это ключевой элемент для построения эффективных и надежных коммуникационных структур в промышленной автоматизации. Более подробно с техническими характеристиками и вариантами исполнения контроллера связи ABB 216VC62A можно ознакомиться по ссылке.

Технические характеристики

Контроллер связи ABB 216VC62A обладает следующими ключевыми техническими параметрами:

• Тип устройства: Коммуникационный процессор/контроллер связи для систем автоматизации ABB.

• Процессорная часть: Высокопроизводительный микропроцессор, оптимизированный для задач коммуникации и протокольных преобразований.

• Память:

• Оперативная память (RAM): Для буферизации данных и выполнения протокольных стеков.

• Энергонезависимая память (Flash/EEPROM): Для хранения прошивки и конфигурационных параметров.

• Коммуникационные интерфейсы:

• Несколько последовательных портов (RS-232/RS-422/RS-485) для подключения к различным полевым устройствам и сетям.

• Поддержка протоколов ABB (MasterBus 300, AF100) для связи с контроллерами и модулями ввода-вывода ABB.

• Поддержка стандартных промышленных протоколов (Modbus RTU/ASCII, Modbus TCP/IP).

• Опционально - интерфейсы Ethernet 10/100 Мбит/с для подключения к локальным сетям управления.

• Скорость передачи данных: Настраиваемая, до сотен килобит в секунду для последовательных интерфейсов, до 100 Мбит/с для Ethernet.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния процессора, питания и активности коммуникационных портов.

• Питание: Требует внешнего источника питания 24 В DC или питается от внутренней шины шасси (зависит от конкретной модификации и шасси).

• Монтаж: Устанавливается в стандартное шасси систем ABB (например, в шасси для контроллеров Advant или MasterPiece).

Преимущества и особенности

Использование контроллера связи ABB 216VC62A в проектах автоматизации дает ряд преимуществ:

• Разгрузка центрального процессора: Модуль ABB 216VC62A берет на себя все задачи по коммуникации, освобождая ресурсы центрального процессора (например, ранее рассмотренного ABB PU515A) для выполнения прикладной логики управления и регулирования. Это повышает общую производительность системы.

• Многообразие протоколов: Поддержка широкого спектра коммуникационных протоколов (как собственных ABB, так и открытых стандартов) позволяет интегрировать в единую систему разнородное оборудование - частотные преобразователи, панели оператора, интеллектуальные датчики и исполнительные механизмы различных производителей. Подробности о поддерживаемых протоколах для ABB 216VC62A доступны по ссылке.

• Шлюз между сетями: Модуль может выполнять функцию шлюза (gateway) между различными сетевыми технологиями, например, между устаревшей полевой шиной AF100 и современной сетью Ethernet. Это позволяет модернизировать системы поэтапно, сохраняя существующее полевое оборудование.

• Надежность: Разработан для работы в промышленных условиях с повышенными требованиями к помехоустойчивости и надежности связи. Модуль ABB 216VC62A обеспечивает стабильную передачу данных даже в условиях сильных электромагнитных помех.

• Масштабируемость: Возможность установки нескольких коммуникационных процессоров ABB 216VC62A в одной системе позволяет наращивать количество подключаемых устройств и сетей по мере роста производства.

Области применения и примеры использования

Контроллер связи ABB 216VC62A находит применение в различных отраслях промышленности, где требуется интеграция разнородных систем и оборудования:

1. Нефтегазовая отрасль: Сбор данных с удаленных кустов скважин и передача их в центральный диспетчерский пункт. Модуль ABB 216VC62A обеспечивает связь по радиоканалам или спутниковой связи с использованием протоколов Modbus.

2. Нефтепереработка: Интеграция систем противоаварийной защиты (ESD), таких как ранее рассмотренные HIMA F8621A 984862160, с распределенной системой управления (РСУ) на базе контроллеров ABB. Модуль ABB 216VC62A передает сигналы состояния систем безопасности в РСУ для визуализации и архивирования.

3. Энергетика: Связь с микропроцессорными устройствами релейной защиты и автоматики (МРЗА) на подстанциях и сбор данных с них в диспетчерскую. Примеры применения ABB 216VC62A в энергетике можно найти по ссылке.

4. Цементная промышленность: Интеграция систем управления конвейерами и дробилками с центральным пунктом управления, сбор данных с весовых дозаторов и расходомеров.

Сравнение с аналогами

Сравним контроллер связи ABB 216VC62A с аналогичными решениями других производителей:

• С Siemens CP 343-1 (для S7-300): Оба модуля являются коммуникационными процессорами для своих платформ. ABB 216VC62A часто предлагает более широкие возможности для работы с устаревшими протоколами ABB (MasterBus 300, AF100), что делает его идеальным выбором для модернизации существующих систем ABB. Siemens CP 343-1 обеспечивает глубокую интеграцию с экосистемой Siemens и поддержку Profibus/PROFINET.

• С Schneider Electric TSX ETY 4103 (для Premium): Оба модуля обеспечивают Ethernet-связь для своих контроллеров. ABB 216VC62A выделяется поддержкой большего количества последовательных интерфейсов и протоколов "из коробки", что удобно при работе с устаревшим полевым оборудованием.

• С GE IC695CMM002 (для RX3i): Оба модуля выполняют функции коммуникационных процессоров. Выбор между ними обычно диктуется используемой платформой контроллера: для систем на базе ABB логичным выбором будет ABB 216VC62A, для систем GE - IC695CMM002.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации контроллера связи ABB 216VC62A следует учитывать следующие моменты:

• Совместимость с процессором: Убедитесь, что модуль ABB 216VC62A совместим с типом используемого процессорного модуля (например, с процессорами серии PM5xx/PM6xx или Advant Controller). Информация о совместимости доступна по ссылке.

• Требуемые протоколы и интерфейсы: Определите, какие протоколы и физические интерфейсы необходимы для вашего проекта. Выберите соответствующую модификацию модуля ABB 216VC62A или закажите необходимые лицензии на протоколы.

• Конфигурация в ПО: В среде программирования ABB (например, Automation Builder или более ранние версии) правильно настройте параметры коммуникационных портов, адресацию устройств и настройки протоколов.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль ABB 216VC62A, обратите внимание на состояние разъемов и наличие заводских пломб. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему, особенно если модуль долгое время находился на складе.
