Описание продукта

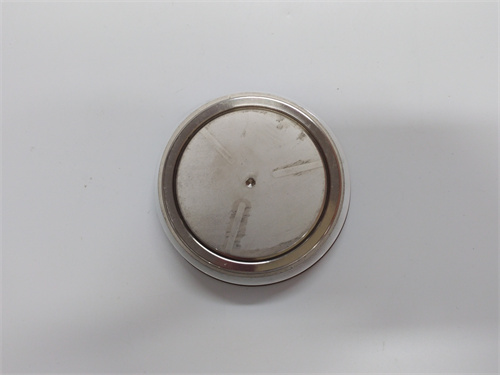

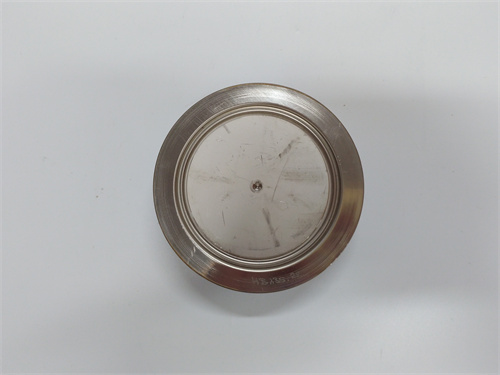

Диодный модуль ABB 5SDF0860H0003 относится к семейству мощных полупроводниковых диодов ABB, широко применяемых в силовой электронике для выпрямления переменного тока в постоянный. Этот модуль, выполненный в стандартном корпусе для мощных полупроводников, обеспечивает высокую токовую нагрузку и надежную работу в тяжелых условиях эксплуатации. Модель ABB 5SDF0860H0003 характеризуется высоким номинальным током и напряжением, что позволяет использовать его в мощных промышленных выпрямителях, источниках бесперебойного питания, приводах и других преобразовательных установках. Конструкция ABB 5SDF0860H0003 обеспечивает эффективный отвод тепла через основание модуля, что критически важно для поддержания рабочей температуры в допустимых пределах. Высокое качество изготовления ABB 5SDF0860H0003 гарантирует его длительный срок службы даже в самых тяжелых условиях эксплуатации, включая высокие токи и напряжения, циклические нагрузки и повышенные температуры.

Технические характеристики

• Тип устройства: Мощный полупроводниковый диодный модуль.

• Номинальный ток (средний): Обычно в диапазоне 800-1000 А (уточняется по даташиту).

• Номинальное напряжение (повторяющееся импульсное обратное напряжение): До 6000 В (зависит от исполнения).

• Тип корпуса: Стандартный модуль для мощных полупроводников с плоским основанием для монтажа на охладитель.

• Прямое падение напряжения: Низкое, для минимизации потерь мощности.

• Максимальная температура перехода: Высокая (обычно до 125°C или 150°C).

• Термическое сопротивление: Низкое, для эффективного отвода тепла.

• Изоляция: Электрическая изоляция между основанием и полупроводниковой структурой.

• Монтаж: Крепление на охладитель (радиатор) с помощью винтов.

• Применение: Выпрямители, источники питания, преобразователи частоты, сварочные аппараты.

Преимущества и особенности

• Высокая нагрузочная способность: Диодный модуль ABB 5SDF0860H0003 способен выдерживать очень высокие токи (до сотен ампер) и обратные напряжения (до тысяч вольт), что делает его идеальным выбором для мощных промышленных применений. Использование ABB 5SDF0860H0003 гарантирует надежную работу в самых требовательных условиях.

• Низкие потери мощности: Благодаря оптимизированной структуре и современным полупроводниковым технологиям, ABB 5SDF0860H0003 имеет низкое прямое падение напряжения, что минимизирует потери мощности и повышает общий КПД преобразовательной установки.

• Надежность и длительный срок службы: Модуль спроектирован для работы в тяжелых промышленных условиях с высокими токами, напряжениями и циклическими нагрузками. Конструкция обеспечивает устойчивость к термоциклированию и механическим воздействиям, гарантируя многолетнюю безотказную работу.

• Эффективный отвод тепла: Плоское основание модуля ABB 5SDF0860H0003 обеспечивает хороший тепловой контакт с охладителем, что позволяет эффективно отводить тепло, выделяемое при работе, и поддерживать температуру перехода в допустимых пределах.

• Простота монтажа и замены: Модуль имеет стандартные размеры и крепежные отверстия, что упрощает его установку на охладитель и замену при необходимости. Это особенно важно для обслуживания мощного оборудования.

• Широкий диапазон рабочих температур: Модуль ABB 5SDF0860H0003 может работать при повышенных температурах окружающей среды, что позволяет использовать его в различных климатических условиях без дополнительного охлаждения.

Области применения и примеры

• Промышленные выпрямители: Преобразование переменного тока в постоянный для питания электролизных установок, гальванических ванн, систем электроосаждения и других технологических процессов. Применение ABB 5SDF0860H0003 здесь обеспечивает стабильное выпрямление больших токов.

• Источники бесперебойного питания (ИБП) большой мощности: Использование в выпрямителях ИБП для преобразования сетевого переменного тока в постоянный для заряда аккумуляторных батарей и питания инвертора.

• Приводы переменного тока (преобразователи частоты): В звене постоянного тока преобразователей частоты для выпрямления входного переменного напряжения.

• Сварочное оборудование: В мощных сварочных выпрямителях для преобразования переменного тока в постоянный, обеспечивающий стабильную сварочную дугу.

• Тяговые подстанции: Выпрямление переменного тока для питания контактной сети электрифицированного транспорта (трамваи, троллейбусы, электропоезда метро и железных дорог).

• Электротермия: Питание установок индукционного нагрева и плавки, где требуются большие выпрямленные токи.

Сравнение с конкурентами

Конкурентами диодного модуля ABB 5SDF0860H0003 на рынке мощных полупроводников являются продукты других ведущих производителей силовой электроники:

• Infineon (серия мощных диодов): Предлагают широкий спектр мощных диодов и тиристоров для различных применений. ABB 5SDF0860H0003 конкурирует с аналогичными по параметрам модулями Infineon.

• Semikron (SEMITRANS, SEMIPACK): Известный производитель мощных полупроводниковых модулей, прямой конкурент ABB в области силовой электроники.

• IXYS (серия мощных диодов и тиристоров): Также предлагает широкую номенклатуру мощных полупроводниковых компонентов.

• Mitsubishi Electric (серия мощных модулей): Крупный производитель силовых полупроводников, конкурирующий с ABB на мировом рынке.

Ключевое отличие ABB 5SDF0860H0003 — это его принадлежность к семейству проверенных и надежных мощных полупроводников ABB, которые широко применяются в собственном оборудовании ABB (преобразователи частоты, источники питания, системы для электролиза) и поставляются другим производителям. Высокое качество и длительный срок службы делают его предпочтительным выбором для ответственных применений.

Рекомендации по выбору и меры предосторожности

• Определение требуемых параметров: Перед выбором ABB 5SDF0860H0003 необходимо точно рассчитать требуемые ток и напряжение в вашем применении с учетом всех режимов работы (номинальный, пусковой, аварийный). Выбирайте модуль с запасом по току и напряжению для обеспечения надежной работы.

• Выбор охладителя (радиатора): Для обеспечения нормального теплового режима диодного модуля ABB 5SDF0860H0003 необходимо правильно рассчитать и выбрать охладитель (радиатор) с учетом выделяемой мощности и условий охлаждения (естественное или принудительное). Недостаточное охлаждение приведет к перегреву и выходу модуля из строя.

• Правильность монтажа: При монтаже модуля на охладитель необходимо обеспечить равномерное прижатие и хороший тепловой контакт. Используйте термопасту и соблюдайте рекомендуемые моменты затяжки крепежных винтов. Неравномерное прижатие может привести к локальному перегреву и разрушению модуля.

• Защита от перенапряжений и перегрузок: В схеме необходимо предусмотреть меры защиты от коммутационных перенапряжений (RC-цепочки, варисторы) и токовых перегрузок (быстродействующие предохранители). Это продлит срок службы ABB 5SDF0860H0003 и предотвратит его выход из строя при аварийных ситуациях.

• Учет паразитных параметров: При проектировании силовой схемы учитывайте паразитные индуктивности шин и соединений, которые могут вызывать перенапряжения при коммутации.

• Проверка при получении: При получении модуля осмотрите его на предмет механических повреждений (трещины, сколы корпуса, погнутые выводы), которые могли возникнуть при транспортировке. Сохраните заводскую упаковку для возможного хранения или обратной транспортировки.
