Описание продукта

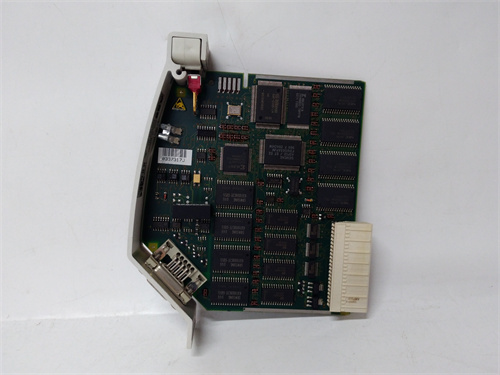

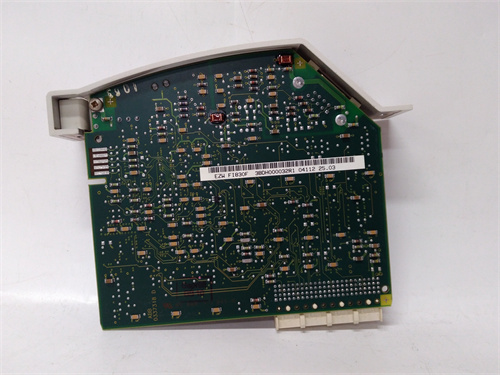

Модуль ABB FI830F (Fieldbus Interface Module) является специализированным коммуникационным модулем для контроллеров AC 800F и распределенных систем управления Freelance. Он предназначен для подключения контроллера к промышленным сетям Fieldbus, таким как PROFIBUS DP, что позволяет интегрировать распределенные станции ввода/вывода, частотные преобразователи, датчики и другие полевые устройства. Модель ABB FI830F устанавливается в центральный процессорный модуль (CPU) или в расширительную корзину контроллера AC 800F и обеспечивает высокоскоростной обмен данными между контроллером и полевыми устройствами. Конструкция ABB FI830F выполнена в компактном формате для монтажа в шкафу управления и отличается высокой надежностью и устойчивостью к электромагнитным помехам. Модуль ABB FI830F поддерживает диагностику состояния сети и подключенных устройств, что значительно упрощает обслуживание и поиск неисправностей.

Технические характеристики

• Тип устройства: Коммуникационный модуль Fieldbus для систем AC 800F / Freelance.

• Код продукта: FI830F (уникальный идентификатор ABB).

• Назначение: Подключение контроллера к промышленной сети Fieldbus (PROFIBUS DP).

• Поддерживаемые протоколы: PROFIBUS DP-V0, DP-V1.

• Скорость передачи данных: 9.6 кбит/с до 12 Мбит/с (автоматическое распознавание).

• Тип интерфейса: RS-485 (подключение через 9-контактный разъем D-Sub).

• Количество подключаемых устройств: До 125 ведомых устройств (в зависимости от конфигурации сети).

• Функции: Поддержка диагностики, асинхронного обмена данными (DP-V1), синхронизации времени.

• Диагностика: Светодиодная индикация состояния сети (Bus OK), активности обмена данными (TX/RX), наличия питания и ошибок.

• Питание: От внутренней шины питания контроллера AC 800F.

• Монтаж: Установка в слот CPU контроллера AC 800F или в расширительную корзину.

• Рабочая температура: Промышленный диапазон (от -20°C до +60°C).

• Степень защиты: IP20 (для установки в шкафу).

Преимущества и особенности

• Интеграция с AC 800F и Freelance: Модуль ABB FI830F разработан специально для систем автоматизации ABB AC 800F и Freelance, что гарантирует его полную совместимость и оптимальную работу в этих средах. Он легко конфигурируется в среде программирования Control Builder F или DigiVis, обеспечивая единую среду для всего проекта.

• Поддержка PROFIBUS DP: Модуль ABB FI830F обеспечивает высокоскоростную связь по протоколу PROFIBUS DP, который является одним из наиболее распространенных промышленных протоколов в мире. Это позволяет интегрировать широкий спектр устройств от различных производителей (модули ввода/вывода, частотные преобразователи, датчики, позиционеры).

• Диагностика на уровне сети: Модуль предоставляет подробную диагностику состояния сети PROFIBUS и каждого подключенного ведомого устройства. Диагностическая информация передается в контроллер и может быть отображена на операторской панели, что позволяет оперативно выявлять и устранять неисправности.

• Поддержка DP-V1: Модуль ABB FI830F поддерживает асинхронный обмен данными по протоколу DP-V1, что позволяет передавать параметрические данные, диагностическую информацию и аварийные сообщения без прерывания циклического обмена.

• Простота конфигурирования: Настройка модуля ABB FI830F и подключенных ведомых устройств выполняется в среде программирования Control Builder F с использованием мастеров и библиотек GSD-файлов. Это значительно ускоряет процесс ввода в эксплуатацию.

• Масштабируемость: Благодаря поддержке большого количества ведомых устройств и возможности использования нескольких модулей ABB FI830F в одной системе, можно создавать масштабируемые распределенные системы автоматизации любой сложности.

Области применения и примеры

• Химическая и нефтехимическая промышленность: Подключение распределенных станций ввода/вывода к контроллерам AC 800F для сбора данных и управления реакторными блоками, установками разделения и смешивания.

• Энергетика: Интеграция частотных преобразователей, датчиков давления и температуры на тепловых и гидроэлектростанциях.

• Водоснабжение и водоотведение: Подключение удаленных насосных станций, расходомеров и анализаторов качества воды к центральному контроллеру через PROFIBUS DP.

• Пищевая промышленность: Управление и мониторинг оборудования на линиях розлива, упаковки и стерилизации.

• Металлургия: Интеграция модулей ввода/вывода и частотных преобразователей для управления прокатными станами и конвейерными линиями.

Сравнение с конкурентами

Конкурентами модуля ABB FI830F являются коммуникационные интерфейсы для промышленных сетей от других ведущих производителей:

• Siemens (CP 342-5 для PROFIBUS DP, модули для S7-300/400): Предлагают аналогичные решения для подключения контроллеров SIMATIC к сетям PROFIBUS. ABB FI830F является специализированным решением для экосистемы AC 800F.

• Rockwell Automation (1756-DNB для DeviceNet, 1756-CNB для ControlNet): Модули для подключения контроллеров ControlLogix к различным промышленным сетям.

• Schneider Electric (BMX NOM для Modbus Plus, BMX PRA для PROFIBUS): Коммуникационные модули для систем Modicon.

Ключевое отличие ABB FI830F — это его глубокая интеграция с системами автоматизации ABB AC 800F и Freelance, обеспечивающая единую среду конфигурирования и диагностики. Простота настройки и поддержка широкого спектра PROFIBUS-устройств делают его предпочтительным выбором для проектов на базе оборудования ABB.

Рекомендации по выбору и меры предосторожности

• Проверка совместимости с контроллером: Перед выбором ABB FI830F убедитесь, что ваш контроллер (AC 800F) поддерживает установку данного модуля. Модуль может быть установлен в слот CPU или в расширительную корзину.

• Планирование топологии сети PROFIBUS: При проектировании сети PROFIBUS правильно спланируйте топологию (шина, звезда с повторителями), рассчитайте длину кабеля в зависимости от скорости передачи данных и установите терминаторы на концах сегментов.

• Использование GSD-файлов: Для интеграции ведомых устройств от сторонних производителей загрузите соответствующие GSD-файлы в проект Control Builder F. Это позволит правильно сконфигурировать параметры обмена данными.

• Экранирование и заземление: Используйте экранированный кабель PROFIBUS и правильно заземляйте экран в соответствии с рекомендациями ABB для минимизации влияния электромагнитных помех.

• Настройка адресации: Каждое ведомое устройство в сети PROFIBUS должно иметь уникальный адрес. Правильно настройте адресацию модуля ABB FI830F и всех подключенных устройств.

• Условия эксплуатации: Учитывайте условия окружающей среды (температура, влажность, запыленность) при выборе места установки модуля ABB FI830F. Обеспечьте достаточную вентиляцию в шкафу управления для отвода тепла.
