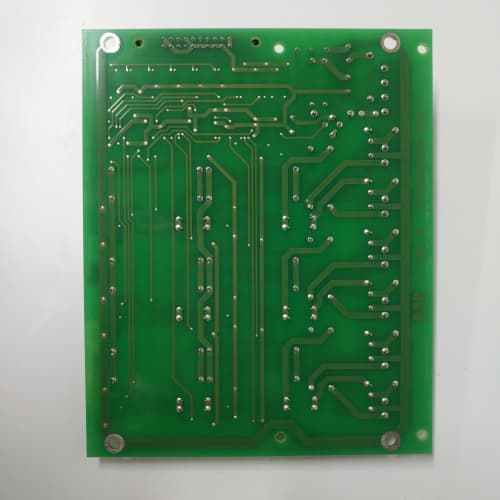

Обзор продукта: ABB NGDR-03C

ABB NGDR-03C — это оригинальный компонент системы управления роботами ABB, отвечающий за управление тормозным резистором (braking resistor). При интенсивном торможении робота кинетическая энергия движущихся масс преобразуется в электрическую энергию, которая возвращается в звено постоянного тока контроллера. ABB NGDR-03C отслеживает уровень напряжения на DC-link и при превышении заданного порога подключает внешний тормозной резистор, преобразуя избыточную энергию в тепло. Использование оригинального модуля ABB NGDR-03C гарантирует стабильность работы роботизированного комплекса и предотвращает возникновение аварийных остановок по превышению напряжения.

Технические параметры

Для модуля ABB NGDR-03C характерны следующие технические характеристики:

Преимущества и особенности

Выбор оригинального модуля ABB NGDR-03C обусловлен рядом конструктивных и функциональных преимуществ:

1. Защита звена постоянного тока: ABB NGDR-03C обеспечивает надежную защиту контроллера робота от перенапряжения, возникающего при торможении. Это предотвращает выход из строя дорогостоящих компонентов силовой части (IGBT-модули приводов, конденсаторы DC-link) и минимизирует время простоя оборудования.

2. Высокая перегрузочная способность: Модуль ABB NGDR-03C рассчитан на работу с интенсивными циклическими нагрузками, характерными для роботов, выполняющих операции с частыми пусками и остановами (паллетирование, штамповка, дуговая сварка). Он способен выдерживать высокие пиковые токи регенерации без выхода из строя.

3. Активное охлаждение: В отличие от базовой версии ABB NGDR-03, модуль ABB NGDR-03C оснащен активным вентилятором принудительного охлаждения. Это позволяет использовать его в более тяжелых режимах работы и в условиях повышенной температуры окружающей среды.

4. Простая замена и обслуживание: Конструкция ABB NGDR-03C предусматривает быструю замену в полевых условиях. Модуль устанавливается на стандартные крепления в шкафу контроллера IRC5 и подключается с помощью разъемных клемм, что сокращает время ремонта.

5. Встроенная диагностика: Наличие светодиодной индикации позволяет оперативно оценить состояние ABB NGDR-03C и при необходимости локализовать неисправность без использования дополнительного измерительного оборудования.

Области применения

ABB NGDR-03C находит применение в роботизированных системах ABB, работающих в режимах с высокими динамическими нагрузками:

Сравнение: ABB NGDR-03C vs ABB NGDR-03

При выборе модуля регенерации необходимо учитывать различия между версиями ABB NGDR-03C и ABB NGDR-03:

Рекомендации по выбору и замене

При выборе и замене ABB NGDR-03C необходимо учитывать следующие факторы:

1. Проверка совместимости с контроллером: Убедитесь, что ABB NGDR-03C совместим с типом вашего контроллера. Модуль используется преимущественно в контроллерах IRC5 Single Cabinet и IRC5 Dual Cabinet. Для контроллеров IRC5 Compact может потребоваться другая версия модуля.

2. Верификация тормозного резистора (braking resistor): ABB NGDR-03C работает в паре с внешним тормозным резистором. При замене модуля необходимо убедиться, что параметры резистора (сопротивление, мощность) соответствуют требованиям. Неправильно подобранный резистор может привести к перегреву модуля или недостаточной эффективности торможения.

3. Диагностика первопричины: Выход из строя ABB NGDR-03C часто является следствием внешних факторов, а не естественного износа модуля. Перед заменой обязательно проверьте:

• Состояние тормозного резистора (целостность, отсутствие замыкания на корпус).

• Сопротивление изоляции кабелей двигателя робота и кабельной арматуры.

• Состояние конденсаторов звена постоянного тока (вздутие, утечка электролита).

• Работу системы охлаждения контроллера.

4. Обновление прошивки (firmware): В некоторых случаях замена ABB NGDR-03C на более новую ревизию может потребовать обновления версии RobotWare (системного ПО контроллера) для корректной идентификации модуля.

5. Момент затяжки соединений: При подключении силовых кабелей к ABB NGDR-03C используйте динамометрический ключ с моментом затяжки, указанным в документации (обычно 1.5-2.5 Н·м). Недотяжка приведет к перегреву контактов, перетяжка — к повреждению клемм.

Меры предосторожности

• Высокое напряжение: ABB NGDR-03C работает под высоким напряжением (до 800 В постоянного тока). Все работы по замене, диагностике и подключению должны выполняться только квалифицированным персоналом, имеющим допуск к работе с электроустановками до 1000 В.

• Время разряда: Перед началом любых работ с ABB NGDR-03C необходимо полностью отключить питание контроллера и выдержать время разряда не менее 10-15 минут. Конденсаторы звена постоянного тока сохраняют опасный для жизни заряд даже после отключения питания. Обязательно проверьте отсутствие напряжения с помощью вольтметра перед касанием токоведущих частей.

• Температурный режим: Корпус ABB NGDR-03C и радиатор могут достигать высоких температур (до 80-90°C) в процессе работы. Перед проведением работ дайте модулю остыть до безопасной температуры.

• Чистота системы охлаждения: Регулярно проверяйте состояние вентилятора активного охлаждения ABB NGDR-03C и радиатора. Забитые пылью и грязью вентиляционные решетки приводят к перегреву модуля и сокращению его ресурса. Рекомендуется проводить чистку не реже одного раза в 6 месяцев при интенсивной эксплуатации.

• Проверка после замены: После установки нового ABB NGDR-03C необходимо выполнить тестовый цикл работы робота с максимальными динамическими нагрузками (ускорения, торможения) и убедиться в отсутствии ошибок по превышению напряжения (аварии типа "DC-link overvoltage") в журнале событий контроллера.

• Утилизация: ABB NGDR-03C содержит компоненты, подлежащие специальной утилизации (электролитические конденсаторы, электронные платы, металлы). Утилизация должна производиться в соответствии с местными экологическими нормами и правилами.
