Обзор продукта: ABB 1SFB536068D1013

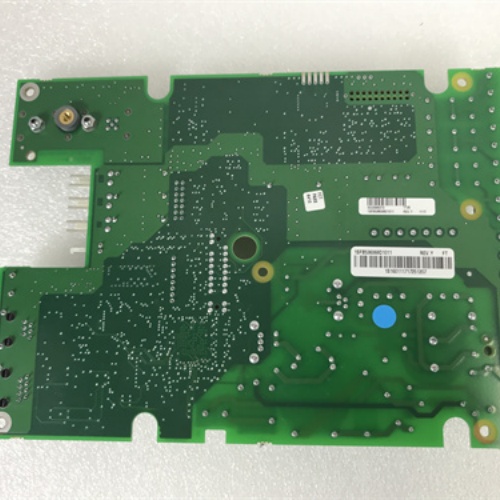

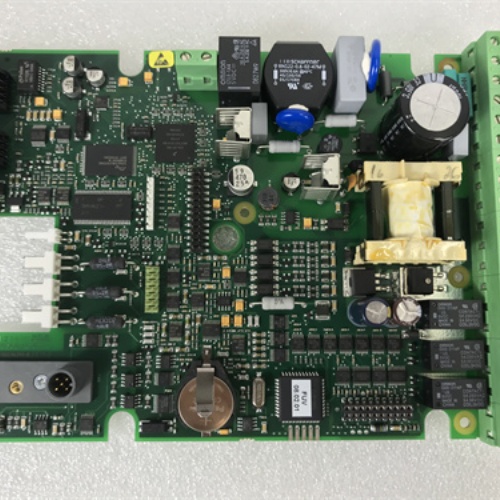

ABB 1SFB536068D1013 — это оригинальный силовой модуль (вероятно, фазный модуль IGBT или интегрированный силовой стек), разработанный ABB для использования в мощных высоковольтных частотно-регулируемых приводах. Данный компонент является критическим элементом силовой части преобразователя, отвечающим за коммутацию высоких токов и напряжений, а также за преобразование энергии между сетью и двигателем. Использование ABB 1SFB536068D1013 гарантирует сохранение заводских параметров надежности, производительности и энергоэффективности всей приводной системы в условиях интенсивной эксплуатации.

Технические параметры

Для позиции ABB 1SFB536068D1013 характерны следующие типовые параметры, свойственные силовым модулям высоковольтной линейки ABB:

Преимущества и особенности

Выбор оригинального модуля ABB 1SFB536068D1013 обусловлен рядом технических и эксплуатационных преимуществ:

1. Высокая надежность (MTBF): ABB 1SFB536068D1013 спроектирован для непрерывной работы 24/7 в тяжелых промышленных условиях. Средняя наработка на отказ (Mean Time Between Failures) для модулей данной серии составляет десятки тысяч часов, что критически важно для непрерывных производств, где простой оборудования приводит к значительным финансовым потерям.

2. Низкие коммутационные потери: Применение современных IGBT-транзисторов с оптимизированной структурой Trench Field Stop позволяет минимизировать тепловыделение и повысить общий КПД привода (до 97-98%), снижая затраты на электроэнергию и требования к системам охлаждения.

3. Интегрированная защита и диагностика: Модуль ABB 1SFB536068D1013 оснащен встроенными датчиками температуры (NTC/PTC) и цепями контроля напряжения насыщения (Vce sat), что позволяет системе управления отслеживать состояние силовых ключей в реальном времени, прогнозировать остаточный ресурс и предотвращать аварийные режимы.

4. Модульность и унификация: Унифицированная конструкция ABB 1SFB536068D1013 обеспечивает быструю замену в полевых условиях. Конструкция предусматривает легкий доступ, минимальное количество крепежных соединений и использование стандартизированных интерфейсов (силовые шины, управляющие разъемы, система охлаждения), что сокращает время простоя оборудования с часов до минут.

5. Оптимизированная тепловая конструкция: ABB 1SFB536068D1013 имеет низкое тепловое сопротивление переход-жидкость (для жидкостного охлаждения) или переход-корпус (для воздушного охлаждения), что обеспечивает эффективный отвод тепла даже при высоких плотностях тока и упрощает требования к внешней системе охлаждения.

Области применения

ABB 1SFB536068D1013 находит применение в тяжелой промышленности, где используются мощные высоковольтные электроприводы:

Сравнение с альтернативными решениями

На рынке высоковольтных приводов позицию ABB 1SFB536068D1013 часто сравнивают с решениями конкурентов (Siemens, Toshiba, Mitsubishi) в контексте ремонта и замены:

Рекомендации по выбору и замене

При выборе и замене ABB 1SFB536068D1013 необходимо учитывать ряд критических факторов:

1. Верификация спецификации: ABB 1SFB536068D1013 является позицией, часто поставляемой по индивидуальной спецификации (Customer Specific) для конкретного проекта или серии приводов. Перед заказом обязательно сверьте полный артикул, включая все суффиксы, с этикеткой на существующем модуле или с проектной документацией. Ошибка в одной цифре может привести к несовместимости по напряжению, току, системе охлаждения или топологии (2-уровневая, 3-уровневая NPC).

2. Проверка системы охлаждения: Убедитесь, что система охлаждения привода совместима с ABB 1SFB536068D1013:

• Жидкостное охлаждение: Проверьте качество теплоносителя (деионизированная вода), уровень проводимости (удельное сопротивление не менее 1 МОм·см), отсутствие воздушных пробок, давление и расход охлаждающей жидкости. Перед установкой нового модуля промойте систему при необходимости.

• Воздушное охлаждение: Проверьте исправность вентиляторов, чистоту радиаторов и воздуховодов, наличие достаточного потока воздуха.

3. Диагностика первопричины: Выход из строя силового модуля ABB 1SFB536068D1013 часто является следствием внешних факторов, а не естественного износа. Перед заменой модуля обязательно проверьте:

• Состояние двигателя (сопротивление изоляции обмоток, отсутствие межвитковых замыканий, индуктивность, сопротивление).

• Состояние кабельной арматуры (целостность изоляции, отсутствие замыканий на корпус, правильность экранирования).

• Состояние конденсаторов звена постоянного тока (DC-link) — вздутие, утечка электролита, снижение емкости, повышение эквивалентного последовательного сопротивления (ESR).

• Параметры питающей сети (наличие перенапряжений, скачков, гармонических искажений, несимметрии фаз).

• Работу драйверов затворов (gate drivers) — форма импульсов, напряжение открытия/закрытия, синхронизация.

• Наличие ошибок в журнале событий привода, предшествовавших выходу модуля из строя.

4. Калибровка драйверов: При замене ABB 1SFB536068D1013 необходимо проверить и при необходимости откалибровать платы драйверов затворов (gate driver boards), обеспечивающие согласование сигналов управления и силовой части. Неправильная настройка драйверов (неверное сопротивление в цепи затвора Rg, несоответствие напряжения открытия/закрытия) может привести к неполному открытию IGBT, повышенным коммутационным потерям или к паразитному включению (cross-conduction).

5. Момент затяжки крепежных элементов: При установке ABB 1SFB536068D1013 используйте динамометрический ключ для затяжки силовых выводов и крепежных винтов строго в соответствии с указанным в документации моментом. Типовые значения: для силовых шин — 15-25 Н·м (в зависимости от сечения и материала), для крепления модуля к радиатору — 3-5 Н·м. Перетяжка может привести к трещинам в керамической подложке (DCB — Direct Copper Bonding), недотяжка — к повышенному переходному сопротивлению, перегреву и выходу модуля из строя.

6. Проверка после замены: После установки нового ABB 1SFB536068D1013 и включения питания выполните тестовый пуск привода с постепенным увеличением нагрузки. Контролируйте:

• Отсутствие ошибок по десатурации (desaturation fault) в журнале событий.

• Температуру силового модуля (должна находиться в допустимых пределах и соответствовать нагрузке).

• Симметрию токов по фазам (разница не более 5%).

• Отсутствие вибраций, шума, искрения или запаха перегрева.

• Параметры системы охлаждения (расход, давление, температура на входе/выходе).

Меры предосторожности

• Высокое напряжение: ABB 1SFB536068D1013 работает под высоким напряжением (до 4160 В переменного тока на входе и до 6000 В постоянного тока на звене DC-link). Все работы по замене, диагностике и подключению должны выполняться только квалифицированным персоналом, имеющим допуск к работе с электроустановками выше 1000 В и прошедшим специальное обучение по работе с высоковольтными приводами.

• Время разряда (DC-link): Звено постоянного тока (DC link) преобразователя сохраняет опасный для жизни заряд даже после полного отключения питания. Перед началом работ с ABB 1SFB536068D1013 необходимо:

• Отключить питание привода на всех уровнях (входной выключатель, трансформатор, вспомогательные цепи).

• Выдержать время разряда в соответствии с инструкцией по эксплуатации (обычно не менее 15-30 минут для высоковольтных систем с конденсаторами большой емкости).

• Обязательно проверить отсутствие напряжения с помощью переносного вольтметра (исправного, с соответствующим диапазоном измерения) на всех силовых выводах.

• Наложить переносные заземлители на силовые шины в соответствии с правилами безопасности.

• Электростатическая защита (ESD): ABB 1SFB536068D1013 содержит чувствительные к статическому электричеству компоненты (IGBT, драйверы, датчики). Все операции по монтажу, демонтажу и измерению должны производиться с использованием заземленного антистатического браслета и заземленного оборудования.

• Транспортировка и хранение: Силовые модули IGBT, включая ABB 1SFB536068D1013, чувствительны к ударам и вибрации. Транспортировка должна осуществляться в оригинальной упаковке ABB с амортизирующими материалами. Хранение должно осуществляться в сухом отапливаемом помещении с контролем влажности (относительная влажность не более 75% без конденсации, температура от +5°C до +40°C). Избегайте длительного хранения (более 6 месяцев) без периодического формирования (формирование конденсаторов).

• Требования к чистоте: При установке ABB 1SFB536068D1013 в шкаф управления необходимо исключить попадание металлической стружки, пыли, влаги и посторонних предметов на токоведущие части. Особое внимание следует уделить чистоте контактных поверхностей шин (busbars) для предотвращения перегрева в местах соединений. Используйте безворсовые салфетки и изопропиловый спирт для очистки контактов.

• Проверка изоляции: Перед подачей питания после замены ABB 1SFB536068D1013 необходимо провести измерения сопротивления изоляции (мегаомметром на 2500 В или 5000 В) между:

• Силовыми выводами и основанием модуля (радиатором).

• Силовыми выводами и системой охлаждения (для жидкостного охлаждения).

• Силовыми выводами и цепями управления.

• Нормированное сопротивление изоляции — не менее 10 МОм (для новых модулей — сотни МОм и выше).

• Система охлаждения (жидкостная): При работе с ABB 1SFB536068D1013, использующим жидкостное охлаждение, соблюдайте следующие меры:

• Используйте только деионизированную воду с контролируемым удельным сопротивлением (не менее 1 МОм·см).

• Регулярно контролируйте проводимость теплоносителя; при превышении допустимых значений замените воду.

• Проверяйте герметичность соединений; утечка теплоносителя на токоведущие части может привести к короткому замыканию и выходу оборудования из строя.

• Перед первым включением после замены модуля удалите воздух из системы охлаждения (продувка, вакуумирование).

• Утилизация: ABB 1SFB536068D1013 содержит материалы, подлежащие специальной утилизации: кремний, медь, алюминий, керамика (Al₂O₃, AlN), эпоксидные смолы, электролитические конденсаторы, теплоноситель (при наличии). Утилизация должна производиться в соответствии с местными экологическими нормами и правилами (директива WEEE). Не допускается захоронение модуля в неподготовленном виде или сжигание.
