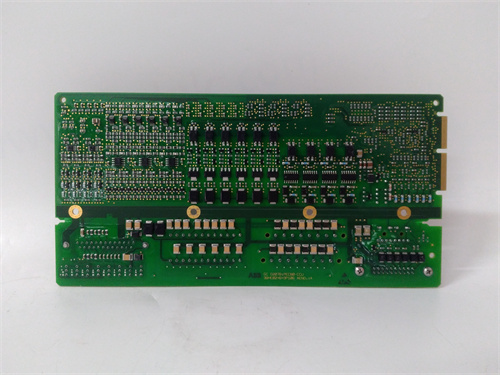

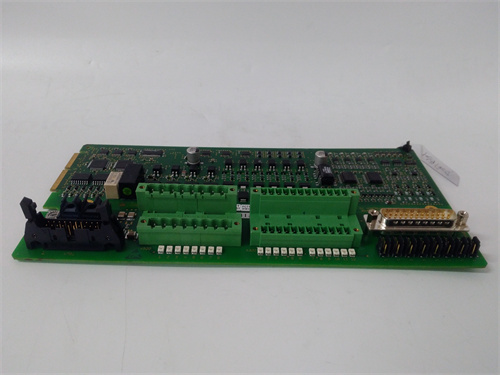

Обзор продукта: ABB NTAI06

ABB NTAI06 — это оригинальный клеммный блок (Terminal Unit / Termination Unit) из семейства S800 I/O, разработанный ABB для использования с модулями аналогового ввода-вывода. Клеммный блок устанавливается на DIN-рейку (35 мм) и служит базой для монтажа модулей I/O (например, AI810, AI815, AO810, AO815 и других). ABB NTAI06 обеспечивает подключение полевых кабелей (экранированных и неэкранированных) к системной шине S800 I/O, а также обеспечивает гальваническую развязку, защиту от перенапряжений и удобство обслуживания (возможность горячей замены модулей). Использование оригинального клеммного блока ABB NTAI06 гарантирует надежное соединение, соответствие требованиям электромагнитной совместимости (EMC) и безопасность эксплуатации.

Технические параметры

Для клеммного блока ABB NTAI06 характерны следующие технические характеристики:

Преимущества и особенности

Выбор оригинального клеммного блока ABB NTAI06 обеспечивает ряд значительных преимуществ:

1. Унифицированная платформа S800 I/O: ABB NTAI06 является частью унифицированной системы S800 I/O, которая используется в тысячах проектов по всему миру. Это обеспечивает стандартизацию монтажа, упрощает обучение персонала, снижает затраты на запасные части и упрощает обслуживание.

2. Механическая стабильность и надежность: ABB NTAI06 изготавливается из высококачественных материалов, обеспечивающих надежную фиксацию модулей I/O и устойчивость к вибрациям. Конструкция предусматривает защиту от неправильной установки модуля (ключи на корпусе).

3. Удобство подключения полевых кабелей: Клеммный блок ABB NTAI06 оснащен съемными клеммными колодками (для версий с винтовыми клеммами), что позволяет выполнять подключение и замену полевых кабелей без демонтажа модуля I/O. Это значительно упрощает пусконаладку и обслуживание.

4. Электромагнитная совместимость (EMC): ABB NTAI06 имеет встроенные элементы для подключения экранов кабелей (зажимы для экрана), что обеспечивает правильное заземление экранов и защиту от электромагнитных помех. Это особенно важно для аналоговых сигналов (4-20 мА, термопары, RTD), где помехи могут привести к искажению измерений.

5. Горячая замена (Hot Swappability): При использовании ABB NTAI06 с совместимыми модулями I/O и клеммными блоками поддерживается горячая замена модулей без остановки технологического процесса. Это критически важно для непрерывных производств, где остановка контроллера недопустима.

6. Маркировка и документация: ABB NTAI06 имеет маркировку клемм, облегчающую идентификацию цепей. К блоку прилагается документация с указанием назначения каждой клеммы для различных типов модулей.

Области применения

ABB NTAI06 находит применение в различных отраслях промышленности, где используются системы S800 I/O и AC 800M / System 800xA:

Совместимость с модулями I/O

ABB NTAI06 совместим со следующими модулями S800 I/O (неполный список):

Сравнение с альтернативными решениями

На рынке клеммных блоков для систем ввода-вывода ABB NTAI06 конкурирует с решениями Siemens, Emerson, Honeywell и другими:

Рекомендации по выбору и замене

При выборе и замене ABB NTAI06 необходимо учитывать следующие факторы:

1. Верификация совместимости с модулем I/O: ABB NTAI06 совместим с большинством аналоговых модулей S800 I/O, но для некоторых специализированных модулей (например, искробезопасных AI843/AO845) могут требоваться специфические клеммные блоки (например, NTAI06-Ex или NTAI05). Перед заказом сверьтесь с документацией на модуль I/O.

2. Тип клемм: ABB NTAI06 выпускается в различных версиях: с винтовыми клеммами (для простоты монтажа и надежности при вибрациях) и с пружинными клеммами (для быстрого подключения без использования инструмента). Выберите версию, соответствующую требованиям вашего проекта.

3. Проверка монтажного пространства: Убедитесь, что на DIN-рейке достаточно места для установки ABB NTAI06 и соседних модулей. Учитывайте, что клеммный блок занимает определенную ширину (обычно 1-2 модульных ширины).

4. Правильное подключение экранов: Для аналоговых сигналов (4-20 мА, термопары, RTD) обязательно используйте экранированные кабели и подключайте экран к зажимам экрана на ABB NTAI06. Неправильное заземление экранов является основной причиной проблем с качеством измерений.

5. Маркировка кабелей: При подключении полевых кабелей к ABB NTAI06 используйте маркировку, соответствующую адресам каналов в проекте (например, AI0+, AI0-, AI1+, AI1-). Это упростит последующее обслуживание и диагностику.

6. Архивирование конфигурации: Перед заменой ABB NTAI06 (например, при замене на версию с другим типом клемм) сохраните проект контроллера (архив) для возможности быстрого восстановления. Замена клеммного блока не требует изменения конфигурации, если тип модуля остается тем же.

Меры предосторожности

• Отключение питания: Перед установкой или заменой ABB NTAI06 необходимо отключить питание системы (как питание контроллера, так и питание полевых цепей, подключенных к клеммам). Работы под напряжением не допускаются.

• Электростатическая защита (ESD): ABB NTAI06 не содержит чувствительных компонентов, но модули I/O, которые на него устанавливаются, чувствительны к статическому электричеству. При работе с модулями I/O используйте заземленный антистатический браслет.

• Правильность подключения полевых цепей: При подключении датчиков и исполнительных механизмов к ABB NTAI06 строго соблюдайте полярность (для датчиков 4-20 мА, термопар, RTD) и правильное подключение фаз (для цепей питания). Неправильное подключение может привести к повреждению модуля I/O.

• Защита от перенапряжений: Для датчиков, расположенных на открытом воздухе или в зонах с высоким риском грозовых разрядов, используйте внешние защитные устройства (ограничители перенапряжений) перед подключением к ABB NTAI06.

• Согласование заземления: Обеспечьте правильное заземление ABB NTAI06 и всей системы S800 I/O. Используйте шину заземления (PE) и обеспечьте качественное соединение DIN-рейки с заземлением. Экраны кабелей должны подключаться к зажимам экрана на ABB NTAI06, а не к общей шине заземления напрямую.

• Прокладка кабелей: Избегайте прокладки аналоговых сигнальных кабелей (подключенных к ABB NTAI06) вблизи силовых кабелей (230/400 В, кабели двигателей, кабели питания частотных преобразователей). Минимальное расстояние между сигнальными и силовыми кабелями должно составлять 150-200 мм. При необходимости используйте раздельные кабельные каналы.

• Проверка после установки: После установки ABB NTAI06 и подключения полевых кабелей выполните:

• Проверку механической фиксации модуля I/O на клеммном блоке.

• Проверку надежности затяжки винтовых клемм (для версий с винтовыми клеммами).

• Проверку подключения экранов кабелей к зажимам экрана.

• Проверку индикации питания и статуса модуля I/O.

• Проверку корректности измерений аналоговых сигналов (для входов) и управления исполнительными механизмами (для выходов).

• Утилизация: Отработавший клеммный блок ABB NTAI06 содержит пластик и металлы и подлежит раздельной утилизации в соответствии с местными экологическими нормами.
