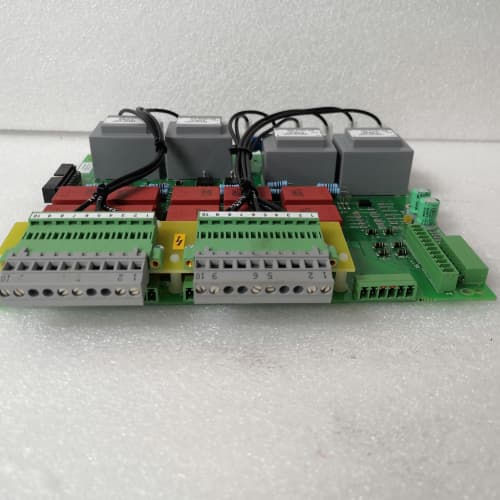

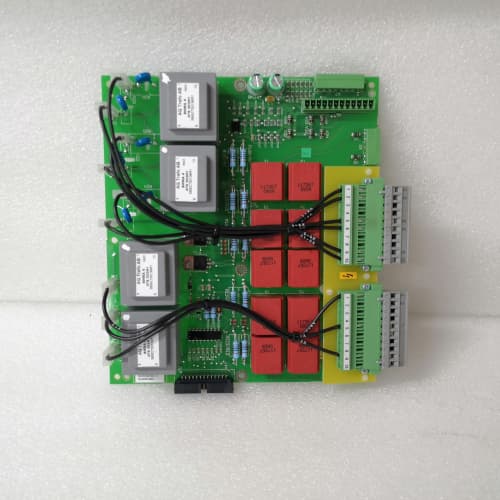

Обзор продукта: ABB D3HGDF00A000XX

ABB D3HGDF00A000XX — это оригинальный компонент системы распределенного ввода-вывода ABB, предназначенный для использования в промышленных системах автоматизации. Данный продукт относится к семейству модульных систем S800 I/O или аналогичным платформам, обеспечивающим сбор данных от датчиков и управление исполнительными механизмами. В зависимости от конкретной конфигурации, ABB D3HGDF00A000XX может выполнять функции базового модуля (carrier) для установки модулей ввода-вывода, интерфейсного модуля для связи с полевыми шинами (Profibus, Modbus, Ethernet) или модуля питания для системной шины. Использование оригинального модуля ABB D3HGDF00A000XX гарантирует надежную работу системы автоматизации, соответствие требованиям электромагнитной совместимости (EMC) и долговечность в условиях промышленной эксплуатации.

Технические параметры

Для модуля ABB D3HGDF00A000XX характерны следующие типовые параметры, свойственные компонентам систем S800 I/O:

Преимущества и особенности

Выбор модуля ABB D3HGDF00A000XX обеспечивает ряд значительных преимуществ:

1. Унифицированная платформа S800 I/O: ABB D3HGDF00A000XX является частью унифицированной системы S800 I/O, которая используется в тысячах проектов по всему миру. Это обеспечивает стандартизацию монтажа, упрощает обучение персонала, снижает затраты на запасные части и упрощает обслуживание.

2. Гибкость конфигурации: Базовый модуль ABB D3HGDF00A000XX позволяет устанавливать различные типы модулей ввода-вывода (дискретные, аналоговые, специализированные) в любом порядке, что обеспечивает гибкость при проектировании систем автоматизации под конкретные требования технологического процесса.

3. Горячая замена (Hot Swappability): При использовании ABB D3HGDF00A000XX с совместимыми модулями I/O поддерживается горячая замена модулей без остановки технологического процесса. Это критически важно для непрерывных производств, где остановка контроллера недопустима.

4. Надежность и помехозащищенность: ABB D3HGDF00A000XX обеспечивает гальваническую изоляцию между системной шиной и полевыми цепями, защищая контроллер от перенапряжений, скачков тока и помех, поступающих с полевого оборудования. Конструкция модуля обеспечивает высокую устойчивость к вибрациям и электромагнитным помехам.

5. Удобство монтажа и обслуживания: Модуль ABB D3HGDF00A000XX монтируется на стандартную DIN-рейку 35 мм. Все соединения (системная шина, питание) выполнены с помощью съемных клеммных колодок, что упрощает монтаж и последующее обслуживание.

6. Встроенная диагностика: Наличие светодиодной индикации питания и статуса связи позволяет оперативно оценить состояние модуля без использования программного обеспечения, что ускоряет процесс пусконаладки и локализации неисправностей.

Области применения

ABB D3HGDF00A000XX находит применение в различных отраслях промышленности, где используются системы распределенного ввода-вывода:

Совместимость с модулями I/O

ABB D3HGDF00A000XX совместим со следующими типами модулей S800 I/O (неполный список):

Сравнение с альтернативными решениями

На рынке базовых модулей для систем ввода-вывода ABB D3HGDF00A000XX конкурирует с решениями Siemens, Emerson, Honeywell и другими производителями:

Рекомендации по выбору и замене

При выборе и замене ABB D3HGDF00A000XX необходимо учитывать следующие факторы:

1. Верификация полного артикула: ABB D3HGDF00A000XX имеет суффикс "XX", который указывает на возможные варианты исполнения (количество слотов, наличие дополнительных функций, версия). Перед заказом убедитесь, что выбранный артикул соответствует требованиям вашей системы (например, количество слотов для модулей I/O, поддержка горячей замены, тип системной шины). Сверьте артикул с проектной документацией или этикеткой на существующем модуле.

2. Проверка совместимости с контроллером и шиной: Убедитесь, что ABB D3HGDF00A000XX совместим с используемым контроллером (AC 800M, AC 800M High Integrity) и типом системной шины (CEX-Bus). Для старых версий контроллеров может потребоваться обновление прошивки.

3. Расчет потребляемой мощности: При добавлении ABB D3HGDF00A000XX и модулей I/O в систему рассчитайте общее потребление тока по шине +24 В. Убедитесь, что блок питания (внешний или встроенный в контроллер) обеспечивает достаточную мощность для всех установленных модулей.

4. Архивирование конфигурации: Перед заменой ABB D3HGDF00A000XX сохраните проект контроллера (архив) с помощью программного обеспечения Control Builder M или Automation Builder. При замене модуля без изменения конфигурации достаточно физически установить новый модуль на то же место в системе; контроллер автоматически идентифицирует его при следующем включении (при условии, что тип модуля не изменился).

5. Маркировка кабелей: При подключении полевых кабелей к клеммным блокам, установленным на ABB D3HGDF00A000XX, используйте маркировку, соответствующую адресам каналов в проекте. Это упростит последующее обслуживание и диагностику.

Меры предосторожности

• Отключение питания: Перед установкой или заменой ABB D3HGDF00A000XX необходимо отключить питание системы (как питание контроллера, так и питание полевых цепей 24 В DC). Работы под напряжением не допускаются.

• Электростатическая защита (ESD): ABB D3HGDF00A000XX содержит чувствительные к статическому электричеству компоненты. Все работы по установке, замене и настройке должны производиться с использованием заземленного антистатического браслета и на заземленной поверхности.

• Правильность подключения питания: При подключении питания 24 В DC к ABB D3HGDF00A000XX строго соблюдайте полярность. Неправильное подключение питания может привести к выходу модуля из строя.

• Согласование заземления: Правильное заземление ABB D3HGDF00A000XX и всей системы S800 I/O критически важно для обеспечения помехозащищенности. Используйте шину заземления (PE) и обеспечьте качественное соединение DIN-рейки с заземлением.

• Прокладка кабелей: Избегайте прокладки сигнальных кабелей (подключенных к модулям I/O на ABB D3HGDF00A000XX) вблизи силовых кабелей (230/400 В, кабели двигателей, кабели питания частотных преобразователей). Минимальное расстояние между сигнальными и силовыми кабелями должно составлять 150-200 мм.

• Проверка после установки: После установки ABB D3HGDF00A000XX и включения питания выполните:

• Проверку индикации питания (зеленый светодиод на модуле).

• Проверку идентификации модуля в среде программирования (список устройств, статус "Online").

• Проверку работы установленных модулей I/O (чтение входов, принудительное включение выходов).

• Проверку целостности системной шины (отсутствие ошибок связи).

• Утилизация: Отработавший модуль ABB D3HGDF00A000XX содержит электронные компоненты и подлежит раздельной утилизации в соответствии с директивой WEEE (Waste Electrical and Electronic Equipment). Не допускается захоронение модуля в неподготовленном виде.
