Обзор продукта: ABB D1810 3BSE008508R1

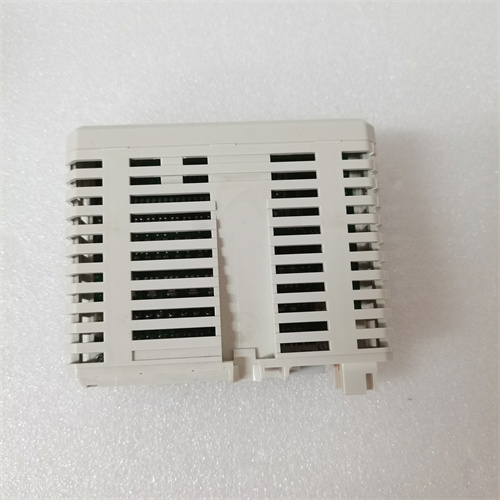

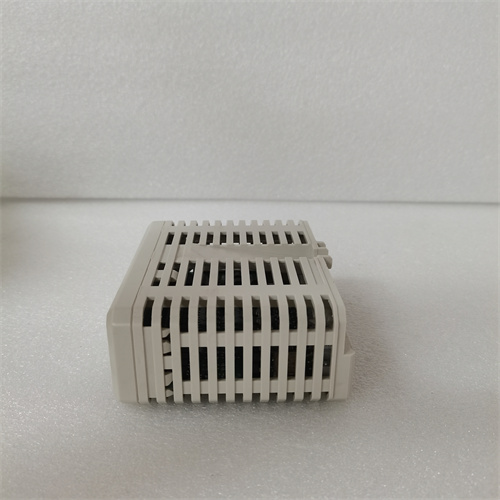

ABB D1810 3BSE008508R1 — это оригинальный модуль дискретного ввода (Digital Input Module) из серии S100 I/O, разработанный ABB для использования в системах автоматизации Advant Controller 400, AC 800M и System 800xA. Модуль предназначен для сбора дискретных сигналов от полевых устройств (датчики приближения, концевые выключатели, кнопки, реле) и передачи их в контроллер для дальнейшей обработки. ABB D1810 обеспечивает гальваническую развязку между группами каналов и системной шиной, высокую помехозащищенность и надежную работу в условиях промышленной эксплуатации. Использование оригинального модуля ABB D1810 3BSE008508R1 гарантирует корректный сбор данных, совместимость с экосистемой ABB и долговечность оборудования.

Технические параметры

Для модуля ABB D1810 3BSE008508R1 характерны следующие технические характеристики:

Преимущества и особенности

Выбор модуля ABB D1810 3BSE008508R1 обеспечивает ряд значительных преимуществ:

1. Высокая плотность каналов: ABB D1810 имеет 16 каналов в одном модуле, что позволяет экономить место в шкафу управления по сравнению с использованием модулей с меньшим количеством каналов. Это особенно важно для компактных систем автоматизации с ограниченным монтажным пространством.

2. Программируемая фильтрация входных сигналов: Модуль ABB D1810 позволяет программно настраивать время фильтрации входных сигналов (от 1 до 32 мс) для подавления дребезга контактов механических переключателей и защиты от кратковременных электромагнитных помех. Это повышает надежность сбора данных и снижает риск ложных срабатываний.

3. Гальваническая развязка и помехозащищенность: ABB D1810 обеспечивает гальваническую изоляцию между группами каналов (по 8 каналов) и системной шиной, защищая контроллер от перенапряжений и помех, поступающих с полевого оборудования. Это особенно важно при работе с датчиками, расположенными на значительном удалении от шкафа управления.

4. Совместимость с System 800xA: ABB D1810 полностью интегрируется в экосистему System 800xA, обеспечивая автоматическую конфигурацию, детальную диагностику (состояние каналов, обрыв линии, выход за пределы диапазона) и передачу данных в единое информационное пространство системы.

5. Простота обслуживания: Модуль устанавливается на клеммный блок (например, NTDI0 или NTDI2) и может быть заменен без отключения полевых кабелей (при использовании съемных клеммных колодок). Поддерживается горячая замена (hot swap) в системах, допускающих эту функцию.

6. Надежность и долговечность: ABB D1810 спроектирован для круглосуточной работы в промышленных условиях с широким диапазоном температур (от -20°C до +60°C) и высокими требованиями к электромагнитной совместимости (EMC).

Области применения

ABB D1810 3BSE008508R1 находит широкое применение в различных отраслях промышленности, где требуется сбор дискретных сигналов:

Сравнение с альтернативными решениями

На рынке модулей дискретного ввода ABB D1810 3BSE008508R1 конкурирует с продукцией Siemens, Emerson, Honeywell и другими производителями:

Рекомендации по выбору и замене

При выборе и замене ABB D1810 3BSE008508R1 необходимо учитывать следующие факторы:

1. Верификация полного артикула: ABB D1810 3BSE008508R1 имеет специфический артикул 3BSE008508R1, который указывает на конкретную версию и ревизию модуля. Перед заказом убедитесь, что выбранный артикул соответствует требованиям вашей системы и совместим с используемым контроллером (Advant Controller 400, AC 800M, System 800xA).

2. Проверка совместимости с клеммным блоком (Terminal Unit): ABB D1810 устанавливается на специализированный клеммный блок (например, NTDI0, NTDI2 или NTAI06) для подключения полевых кабелей. Убедитесь, что используемый клеммный блок совместим с модулем и поддерживает необходимые типы подключения (винтовые или пружинные клеммы).

3. Конфигурация параметров фильтрации: После установки ABB D1810 необходимо выполнить конфигурацию времени фильтрации для каждого канала (или для групп каналов) в среде программирования (Control Builder M, Automation Builder или 800xA). Выберите значение фильтрации в зависимости от типа подключаемых датчиков (для механических контактов рекомендуется 10-20 мс).

4. Архивирование конфигурации: Перед заменой ABB D1810 сохраните проект контроллера (архив) для возможности быстрого восстановления. При замене модуля без изменения конфигурации достаточно физически установить новый модуль на тот же слот; система автоматически идентифицирует его при следующем включении.

5. Маркировка кабелей: При подключении полевых кабелей к клеммному блоку используйте маркировку, соответствующую адресам каналов в проекте (например, DI0, DI1, ...). Это упростит последующее обслуживание и диагностику.

Меры предосторожности

• Отключение питания: Перед установкой или заменой ABB D1810 необходимо отключить питание системы (как питание контроллера, так и питание полевых цепей 24 В DC). Работы под напряжением не допускаются.

• Электростатическая защита (ESD): ABB D1810 содержит чувствительные к статическому электричеству компоненты. Все работы по установке, замене и настройке должны производиться с использованием заземленного антистатического браслета и на заземленной поверхности.

• Правильность подключения полевых цепей: При подключении датчиков к ABB D1810 строго соблюдайте полярность (общий провод — 0 В, сигнальный провод — на соответствующий вход). Неправильное подключение может привести к повреждению модуля или некорректным показаниям.

• Согласование заземления: Правильное заземление ABB D1810 и всей системы S100 I/O критически важно для обеспечения помехозащищенности. Используйте шину заземления (PE) и обеспечьте качественное соединение DIN-рейки с заземлением.

• Прокладка кабелей: Избегайте прокладки сигнальных кабелей (подключенных к ABB D1810) вблизи силовых кабелей (230/400 В, кабели двигателей, кабели питания частотных преобразователей). Минимальное расстояние между сигнальными и силовыми кабелями должно составлять 150-200 мм.

• Проверка после установки: После установки ABB D1810 и включения питания выполните:

• Проверку индикации питания (зеленый светодиод на модуле).

• Проверку идентификации модуля в среде программирования (список устройств, статус "Online").

• Проверку работы дискретных входов: подайте 24 В на каждый вход и убедитесь, что состояние канала изменяется в программе (с учетом времени фильтрации).

• Проверку диагностики обрыва линии (если поддерживается): отключите датчик и убедитесь, что система фиксирует ошибку.

• Утилизация: Отработавший модуль ABB D1810 содержит электронные компоненты и подлежит раздельной утилизации в соответствии с директивой WEEE. Не допускается захоронение модуля в неподготовленном виде.
