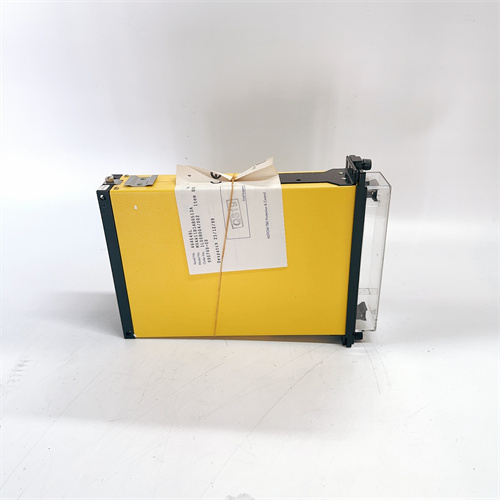

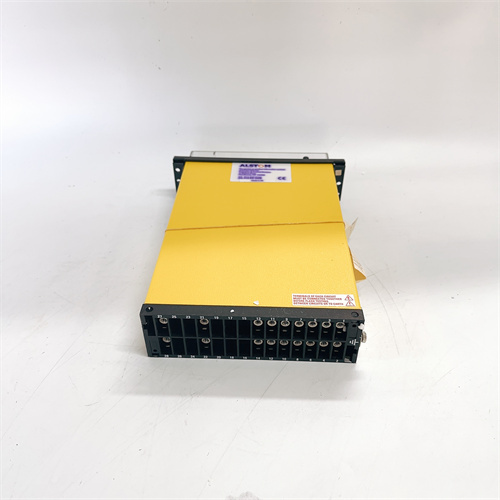

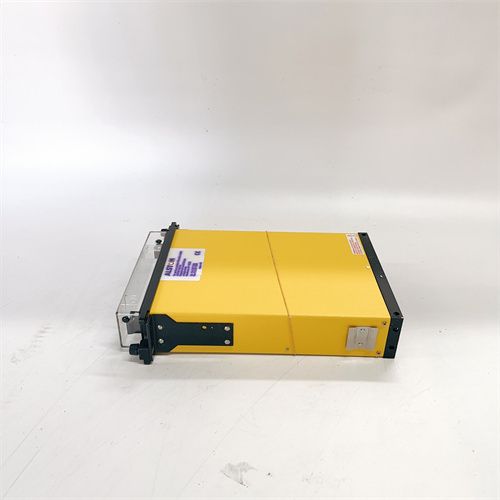

Описание устройства релейной защиты ALSTOM MVAW11B1AB0513A

ALSTOM MVAW11B1AB0513A представляет собой микропроцессорное реле защиты серии Micom производства компании Alstom (ныне в составе General Electric после приобретения подразделения энергетической автоматики). Данная модель, вероятно, относится к устройствам защиты фидеров, двигателей или трансформаторов и предназначена для обеспечения безопасности и надежности электрических сетей среднего напряжения. ALSTOM MVAW11B1AB0513A выполняет функции обнаружения аномальных режимов работы (короткие замыкания, перегрузки, замыкания на землю) и инициирования отключения поврежденного участка.

Основные технические параметры

• Тип устройства: Цифровое реле защиты (вероятно, для фидера или двигателя).

• Основные функции защиты: Может включать многоступенчатую защиту от перегрузки по току (51), мгновенную токовую отсечку (50), защиту от замыканий на землю (50N/51N), защиту от перегрузки двигателя (49), защиту от пониженного/повышенного напряжения (27/59).

• Измерительные входы: Входы для трансформаторов тока (ТТ) и трансформаторов напряжения (ТН).

• Управляющие выходы: Несколько программируемых релейных выходов для отключения выключателя, сигнализации, управления.

• Коммуникационные интерфейсы: Поддержка промышленных протоколов связи, таких как Modbus RTU (RS-485), возможно IEC 60870-5-103 или Profibus.

• Дисплей и интерфейс: Жидкокристаллический дисплей (LCD) с кнопками для локального управления, просмотра измерений и событий.

• Питание: Оперативное питание постоянного или переменного тока (например, 24-250 В DC/AC).

Ключевые преимущества и особенности

Ключевым преимуществом реле ALSTOM MVAW11B1AB0513A является его принадлежность к хорошо зарекомендовавшей себя и широко распространенной платформе Alstom (GE) Micom, известной своей надежностью и точностью. Эти устройства отличаются развитыми функциями самодиагностики и регистрации данных, включая запись осциллограмм и последовательности событий (SOE), что крайне важно для послеаварийного анализа. Гибкость настройки и обширный набор защитных функций в одном корпусе позволяют адаптировать реле под конкретные требования объекта. Прочная промышленная конструкция обеспечивает устойчивость к электромагнитным помехам и вибрации. Реле спроектировано для длительного срока службы и легкой интеграции в современные системы АСУ ТП.

Примеры применения в различных отраслях

• Распределительные сети (ПС 6-35 кВ): Защита исходящих кабельных и воздушных линий (фидеров) на промышленных и городских подстанциях.

• Промышленные предприятия: Защита вводных линий, секционных выключателей и мощных двигателей на заводах.

• Энергетика: Защита вспомогательных систем, двигателей собственных нужд на электростанциях.

• Инфраструктурные объекты: Защита распределительных сетей в аэропортах, портах, крупных коммерческих центрах.

Сравнение с аналогами конкурентов

В своем классе реле защиты ALSTOM MVAW11B1AB0513A конкурирует с продуктами Siemens (SIPROTEC 7SJ/7SK), ABB (REF 54_), Schneider Electric (Sepam) и других производителей. Его историческим отличием была сильная позиция Alstom на рынке энергетики, особенно в Европе. После интеграции в GE, устройства Micom, включая MVAW11B1AB0513A, стали частью обширного портфолио GE Multilin, что обеспечивает преемственность и поддержку. По сравнению с более простыми электромеханическими реле, оно предлагает несравненно более высокую точность, функциональность и возможности связи. В сравнении с современными флагманскими устройствами, может уступать в поддержке новейших протоколов (таких как IEC 61850) или иметь менее производительный процессор.

Рекомендации по выбору и важные замечания

1. Точная идентификация и документация: Код MVAW11B1AB0513A является уникальным номером детали. Для понимания точных функций (диапазоны тока, набор защит, коммуникации) необходимо найти техническое описание (datasheet) или руководство по эксплуатации именно на эту модификацию.

2. Совместимость и замена: При замене вышедшего из строя реле в существующей системе крайне важно убедиться, что новая модель ALSTOM MVAW11B1AB0513A полностью совместима по размерам, монтажу, конфигурации клемм и, что самое главное, по протоколу связи с существующим оборудованием (например, с системой SCADA).

3. Настройка и координация: Настройка уставок защиты должна выполняться квалифицированным инженером-релейщиком и быть скоординирована с характеристиками смежных защит для обеспечения селективности.

4. Программное обеспечение: Для конфигурации, мониторинга и анализа данных, скорее всего, потребуется специализированное ПО (например, Alstom Micom S1 Studio или инструменты от GE). Убедитесь в его доступности и совместимости.

5. Источник приобретения: Учитывая статус продукта (зрелый/устаревающий), приобретать реле следует у проверенных поставщиков, специализирующихся на запасных частях для энергетики, которые могут гарантировать происхождение и работоспособность устройства. Остерегайтесь контрафакта.

6. Перспективы поддержки: Для новых проектов рекомендуется рассматривать более современные платформы релейной защиты (например, серии GE Multilin 8** или 9**). При использовании MVAW11B1AB0513A в действующих системах уточняйте долгосрочные планы технической поддержки и наличие запасных частей.
