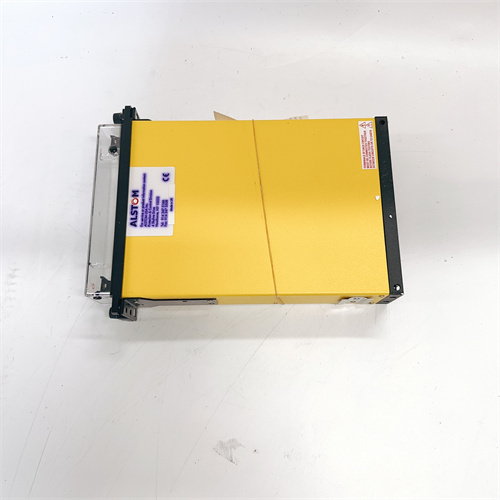

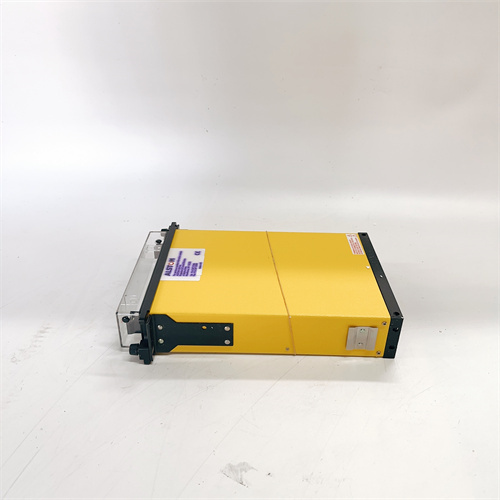

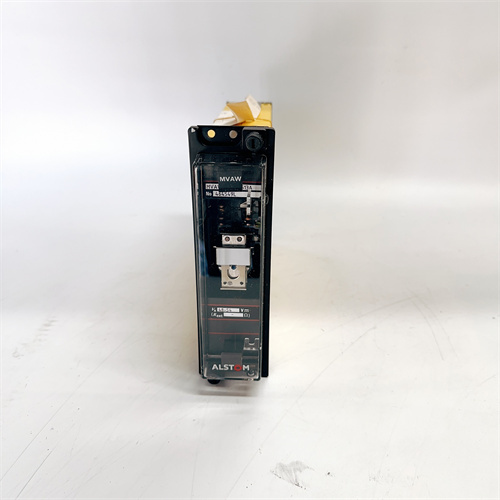

ALSTOM MVAW11B1AB0513A – Модуль управления и защиты для распределительных устройств среднего напряжения

Введение и описание продукта
Модуль ALSTOM MVAW11B1AB0513A представляет собой высокоспециализированное устройство релейной защиты и автоматики, разработанное компанией Alstom (ныне входящей в состав General Electric Grid Solutions, а затем Hitachi Energy) для применения в распределительных устройствах (РУ) среднего напряжения. Этот модуль, часто являющийся частью семейства Micom или Sepam, выполняет критически важные функции защиты, управления, контроля и измерения для электрических цепей, таких как фидеры, трансформаторы, двигатели и шинные соединения. Основное назначение устройства ALSTOM MVAW11B1AB0513A – выявление аномальных условий в сети (короткие замыкания, перегрузки, замыкания на землю) и быстрая изоляция поврежденного участка путем отключения выключателя, а также предоставление оператору детальной информации о состоянии и параметрах сети.

Основные технические параметры

• Тип устройства: Многофункциональное реле защиты (Protection Relay / Bay Controller).

• Защитные функции: Стандартный набор включает защиту от перегрузки по току (50/51), направленную/ненаправленную защиту от замыканий на землю (50N/51N, 67N), защиту от перегрузки (49), контроль напряжения (27/59) и другие функции в зависимости от прошивки.

• Измеряемые величины: Трехфазные токи и напряжения, частота, активная и реактивная мощность, cos φ, энергия.

• Интерфейсы связи: Один или несколько портов для промышленных протоколов связи, таких как Modbus (RS-485), IEC 61850 (GOOSE, MMS) через Ethernet, Profibus DP. Конкретный набор зависит от исполнения модуля ALSTOM MVAW11B1AB0513A.

• Дискретные входы/выходы: Оптоизолированные двоичные входы для сигналов состояния (например, "Выключатель включен") и электромеханические или транзисторные выходы для управления (включение/отключение выключателя, сигнализация).

• Дисплей и управление: Локальный ЖК-дисплей и кнопки для настройки, просмотра измерений и осциллографических записей (COMTRADE).

• Питание: Широкий диапазон питающего напряжения постоянного или переменного тока (например, 24-48 В DC, 110-240 В AC/DC).

Ключевые преимущества и особенности

1. Многофункциональность и интеграция: Модуль ALSTOM MVAW11B1AB0513A объединяет в одном компактном корпусе функции, для которых ранее требовалось несколько отдельных реле (максимальной токовой защиты, защиты от замыканий на землю, измерителя). Это упрощает проектирование, монтаж и обслуживание.

2. Высокая точность и быстродействие: Цифровые алгоритмы обработки сигналов обеспечивают точные измерения и минимальное время срабатывания защиты (десятки миллисекунд), что ограничивает повреждение оборудования при авариях.

3. Диагностика и регистрация событий: Устройство ALSTOM MVAW11B1AB0513A ведет подробный журнал событий (срабатываний, команд, изменений состояния) и осциллографические записи (COMTRADE) до, во время и после аварии, что незаменимо для анализа сбоев.

4. Гибкость и программируемость: Логика защит и автоматики может быть адаптирована к конкретным требованиям объекта с помощью специализированного программного обеспечения (например, Micom S1 Studio). Модуль ALSTOM MVAW11B1AB0513A поддерживает создание пользовательской логики (FlexLogic™ или аналоги).

Области применения и примеры
Модуль применяется на широком спектре объектов распределения электроэнергии среднего напряжения (6-35 кВ):

• Распределительные подстанции: Защита и управление фидерами, исходящими от подстанции к потребителям.

• Промышленные предприятия: Защита главных и секционных выключателей, силовых трансформаторов, фидеров к крупным двигателям (насосы, вентиляторы, компрессоры).

• Объекты инфраструктуры: Системы электроснабжения аэропортов, больниц, центров обработки данных.

• Возобновляемая энергетика: Защита фидеров и трансформаторов на солнечных электростанциях (СЭС) и ветропарках.

• Пример кейса: На промышленном предприятии модули ALSTOM MVAW11B1AB0513A установлены в каждой ячейке распределительного щита 10 кВ. Одно из реле отвечает за защиту фидера, питающего цех с мощными асинхронными двигателями. При возникновении междуфазного короткого замыкания на линии реле мгновенно зафиксировало рост тока, выполнило логику защиты и выдало команду на отключение выключателя, локализовав аварию. Осциллограмма, сохраненная в памяти ALSTOM MVAW11B1AB0513A, помогла выяснить причину инцидента.

Сравнение с аналогами конкурентов (на примере Siemens SIPROTEC и Schneider Electric Sepam)

• Функциональное соответствие: ALSTOM MVAW11B1AB0513A является прямым конкурентом устройств серии Siemens 7SJ, 7SJ или Schneider Sepam серии 40/80. Все они предлагают сопоставимый набор защитных функций и точность.

• Экосистема и ПО: Ключевое отличие заключается в программном обеспечении для конфигурации и анализа. Для работы с ALSTOM MVAW11B1AB0513A требуется ПО Alstom (GE) (Micom S1), в то время как конкуренты используют DIGSI (Siemens) или Sepam Studio (Schneider). Совместимости между ними нет.

• Коммуникационные протоколы: Все основные производители поддерживают современные стандарты, такие как IEC 61850. Однако реализация деталей (например, готовых логических узлов LN) и поддержка специфических профилей могут отличаться.

• Рыночное позиционирование: Продукты Alstom/GE традиционно сильны на рынке энергетики и крупной промышленности. Модуль ALSTOM MVAW11B1AB0513A является проверенным решением с большой инсталляционной базой.

Рекомендации по выбору и важные замечания

1. Выбор модуля ALSTOM MVAW11B1AB0513A должен основываться на детальном расчете параметров защит (уставок по току, времени) для конкретного защищаемого объекта. Неправильные уставки сведут на нет все преимущества устройства.

2. Перед вводом в эксплуатацию обязательна комплексная проверка и тестирование (паспортизация) с помощью специализированных релетестеров. Проверяются точность измерений, правильность срабатывания всех запрограммированных защит и работа выходных реле.

3. Крайне важно обеспечить корректное подключение трансформаторов тока (ТТ) и напряжения (ТН). Неправильная полярность ТТ приведет к некорректной работе направленных защит. Для модуля ALSTOM MVAW11B1AB0513A необходимо соблюдать все требования производителя к монтажу и заземлению.

4. При замене вышедшего из строя модуля новый модуль ALSTOM MVAW11B1AB0513A должен быть не только аппаратно, но и программно идентичен старому. Перед установкой необходимо загрузить в него конфигурационный файл (settings file), созданный для данного применения, или вручную перенести все уставки.

5. Для конфигурации и обслуживания требуется лицензионное ПО от производителя и обученный персонал. Приобретать запасные части следует у официальных дистрибьюторов, так как полная маркировка ALSTOM MVAW11B1AB0513A гарантирует получение устройства с нужными заводскими характеристиками и прошивкой.
