Описание продукта

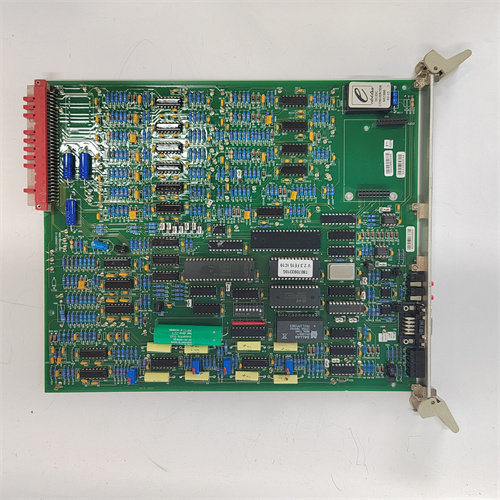

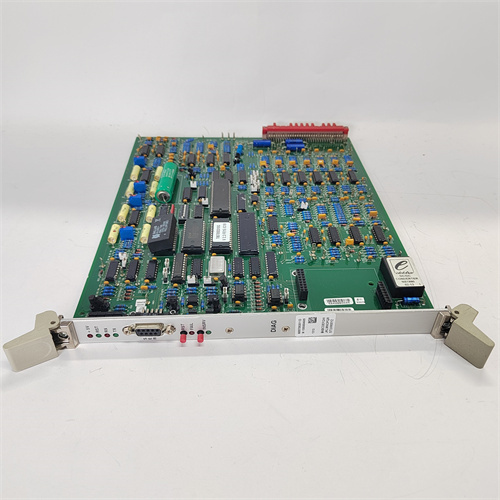

ALSTOM N897093511D (также обозначаемый как N897093051D, DIAGNOSTICA или N897093400H) представляет собой специализированный модуль диагностики или интеллектуальную интерфейсную панель, входящую в состав систем управления энергетическим оборудованием Alstom (ныне в составе GE). Данный модуль, судя по обозначению DIAGNOSTICA, выполняет ключевую функцию сбора, обработки и передачи диагностической информации о состоянии связанных с ним подсистем, датчиков или исполнительных механизмов. Модуль N897093511D может являться частью системы мониторинга состояния (Condition Monitoring) турбины, генератора или другого вращающегося оборудования, либо выполнять расширенную диагностику цепей ввода/вывода. Его задача — преобразовывать аналоговые сигналы вибрации, температуры, положения или данные о целостности цепи в стандартизированный цифровой формат для передачи в вышестоящую систему управления (например, Mark™ VIe) или специализированную систему анализа. Использование модуля ALSTOM N897093400H обеспечивает раннее обнаружение отклонений, прогнозирование отказов и повышение общей надежности энергоблока. Таким образом, этот компонент является важным элементом системы предиктивного (прогнозного) технического обслуживания.

Основные параметры и технические характеристики

• Тип устройства: Модуль диагностики и мониторинга состояния (Diagnostics / Condition Monitoring Module).

• Основная функция: Сбор и предварительная обработка диагностических сигналов: вибрация, температура подшипников, зазоры, сигналы целостности цепи (Hart), данные с интеллектуальных датчиков.

• Типы входных сигналов: Аналоговые (4-20 мА от вибропреобразователей, сигналы датчиков приближения), цифровые (сигналы тревог), сигналы с последовательных интерфейсов (например, для связи с датчиками по протоколу HART).

• Количество каналов: Определенное количество каналов для подключения датчиков (например, 8 или 16 каналов вибрации/температуры).

• Аналого-цифровое преобразование: Высокоточный АЦП с достаточной частотой дискретизации для анализа вибрации.

• Встроенная обработка: Возможность первичной обработки сигналов (вычисление RMS, пиковых значений, проведение БПФ) непосредственно в модуле.

• Интерфейсы связи: Высокоскоростной интерфейс (например, Ethernet, специальная шина) для передачи сырых или обработанных данных в систему управления или на сервер мониторинга состояния.

• Питание: От системной шины или отдельного источника. Может обеспечивать питание для подключенных датчиков (например, петлевое питание 24 В DC для датчиков 4-20 мА).

• Индикация: Светодиоды для отображения статуса питания, активности связи и тревожных состояний по каналам.

Преимущества и особенности

Диагностический модуль ALSTOM N897093511D (DIAGNOSTICA) обладает рядом критических преимуществ для управления надежностью. Его ключевая особенность — это способность обеспечивать непрерывный мониторинг состояния ключевого оборудования в реальном времени, что позволяет перейти от планово-предупредительного к прогнозному обслуживанию. Высокая точность измерений и встроенные алгоритмы первичной обработки обеспечивают достоверность диагностических данных. Интеграция с основной системой управления (например, через OPC или прямой интерфейс) позволяет коррелировать данные о состоянии с рабочими режимами турбины, улучшая точность диагноза. Использование оригинального модуля ALSTOM N897093400H гарантирует оптимальную совместимость с датчиками Alstom/GE (Bently Nevada и другими) и корректную работу в рамках общей архитектуры сбора данных. Это также обеспечивает единую среду для конфигурации, отображения тревог и ведения журналов.

Применение в различных отраслях

• Тепловая и газовая энергетика: Непрерывный мониторинг вибрации и температуры подшипников ротора турбины и генератора, мониторинг осевого сдвига, контроль зазоров, диагностика маслосистемы.

• Гидроэнергетика: Мониторинг состояния подшипников и вибрации гидроагрегатов.

• Нефтегазовая промышленность: Диагностика центробежных и поршневых компрессоров, газовых турбин на компрессорных станциях.

• Крупные промышленные вращающиеся машины: Мониторинг состояния критических насосов, вентиляторов, двигателей на металлургических и химических предприятиях.

Сравнение с аналогами конкурентов

По сравнению со сторонними системами мониторинга состояния (например, от Emerson Bently Nevada, SKF, Schenck), модуль ALSTOM N897093051D является интегрированным компонентом экосистемы управления Alstom/GE. Его главное отличие — это глубокая встройка в систему управления турбиной, что позволяет не только собирать диагностические данные, но и напрямую влиять на логику управления при возникновении тревог (например, инициировать плавный останов). Универсальные системы часто работают изолированно и требуют сложной интеграции для такого взаимодействия. Для пользователей систем управления GE/Alstom выбор родного диагностического модуля, такого как N897093511D, обеспечивает единую точку конфигурации, более простую калибровку и согласованные форматы данных, что снижает общую стоимость владения.

Рекомендации по выбору и важные замечания

1. Точное определение функциональности: Перед заказом необходимо выяснить точное назначение модуля ALSTOM DIAGNOSTICA в вашей конкретной системе: мониторинг вибрации, температуры, Hart-мультиплексор и т.д. От этого зависит тип подключаемых датчиков.

2. Проверка совместимости датчиков: Убедитесь, что модуль N897093400H электрически и протокольно совместим с установленными на вашем оборудовании датчиками (тип выходного сигнала, требуемое питание, чувствительность).

3. Конфигурация ПО: Данный модуль требует подробной конфигурации в специализированном программном обеспечении (например, GE ToolboxST, CIMPLICITY или ПО для мониторинга состояния). Убедитесь в наличии необходимого ПО, лицензий и файлов конфигурации.

4. Калибровка и настройка: После установки необходима калибровка каналов и настройка порогов срабатывания тревог в соответствии с паспортами датчиков и рекомендациями по оборудованию.

5. Прокладка кабелей: Сигналы от датчиков вибрации крайне чувствительны к помехам. Необходимо использовать экранированные кабели, проложенные отдельно от силовых цепей, с правильным заземлением экрана в одной точке.

6. Использование оригинальных компонентов: Для обеспечения точности измерений и надежности диагностической функции настоятельно рекомендуется использовать оригинальные модули и датчики от GE/Alstom или их официальных партнеров.

7. Квалификация персонала: Настройка и обслуживание систем диагностики требуют специальных знаний в области вибродиагностики и конкретного программного обеспечения. Работы должны выполняться обученным персоналом.
